Υβριδικά PCB 1.4mm RO4003C και FR4 μέσω τρυπών PCB Ελέγχουσα αντίσταση PCB

Υβριδικά PCB 1.4mm RO4003C και FR4 μέσω τρυπών PCB Ελέγχουσα αντίσταση PCB

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-083.V1.0
Βασικό υλικό:
RO4003C+FR-4; RO4350B + FR4; F4B + FR4; Duroid/RT5880 + RO4350B; Duroid/RT5880 + FR4
Αριθμός στρωμάτων:
4 στρώμα, 6 στρώμα, πολυστρωματικό
Μοντέλο:
1.0-5.0mm
Μέγεθος PCB:
≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:
Πράσινος, κόκκινος, μπλε, μαύρος, κίτρινος
Σιδερένιο:
Λευκό
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Τελεία επιφάνειας:
Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP
Επισημαίνω:

Μέσω του PCB τρυπών

,

Μέσω του PCB τρυπών

,

Ελεγχόμενο σύνθετη αντίσταση PCB

Περιγραφή προϊόντος



6 υβριδικό PCB στρώματος που γίνεται σε 12mil 0.305mm RO4003C και FR-4 για τη δορυφορική κεραία



Σήμερα εισάγουμε έναν τύπο του PCB 6 στρωμάτων RF που στηρίζεται σε 12mil RO4003C και FR-4. Αυτός ο πίνακας χρησιμοποιείται για τη δορυφορική κεραία. Μετά από το σχέδιο είναι stack-up του πίνακα.

Υβριδικά PCB 1.4mm RO4003C και FR4 μέσω τρυπών PCB Ελέγχουσα αντίσταση PCB 0



Βλέποντας από stack-up, ο πυρήνας 12mil είναι στο τοπ στρώμα και διαδραματίζει κυρίως τους ρόλους του στρώματος σημάτων. Ο πυρήνας έχει καθορίσει το πάχος που είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων. Τα στρώματα υπολοίπου είναι εποξικό υλικό γυαλιού FR-4 με το παρόμοιο πάχος με RO4003C.



Οι λεπτομερείς προδιαγραφές είναι οι ακόλουθες.

Υλικό βάσεων: 12mil 0.305mm RO4003C+ Tg170 FR-4

Διηλεκτρική σταθερά: 3.38+/0.05

Αρίθμηση στρώματος: 6 στρώματα

Μέσω του τύπου: Μέσω των τρυπών

Σχήμα: 105mm X 80mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35μm/εσωτερικό στρώμα 18μm

Μάσκα/μύθος ύλης συγκολλήσεως: Πράσινος/λευκό

Τελικό ύψος PCB: 1,4 χιλ.

Άλλοι: Ελεγχόμενο σύνθετη αντίσταση PCB

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 20 επιτροπές συσκευάζονται για την αποστολή.

Χρονική ανοχή: 10 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες

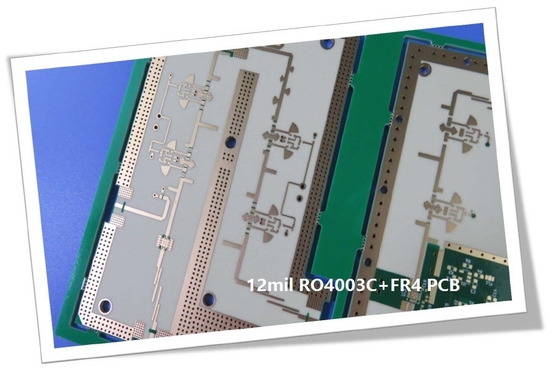

Υβριδικά PCB 1.4mm RO4003C και FR4 μέσω τρυπών PCB Ελέγχουσα αντίσταση PCB 1



Αυτή τη στιγμή, τα ώριμα μικτά πιέζοντας υλικά είναι τα ακόλουθα:

RO4350B + FR4

RO4003C + FR4

F4B + FR4

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Ικανότητα PCB
Τύπος PCB: Υβριδικό PCB, μικτό PCB
Μικτός τύπος: RO4350B + FR4
  RO4003C + FR4
  F4B + FR4
  Duroid/RT5880 + RO4350B
  Duroid/RT5880 + FR4
Μάσκα ύλης συγκολλήσεως: Πράσινος, κόκκινος, μπλε, μαύρος, κίτρινος
Αρίθμηση στρώματος: 4 στρώμα, 6 στρώμα, πολυστρωματικό
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 1.05.0mm
Μέγεθος PCB: ≤400mm Χ 500mm
Η επιφάνεια τελειώνει: Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP
