HDI PCB TU-883 υλικό 8 στρώμα 1,5 mm αντίσταση άκαμπτο πλάνο

Ανακαλύψτε το προηγμένο μας 8 στρώσεων άκαμπτο PCB, κατασκευασμένο με σχολαστική επιμέλεια από υλικό TU-883.το PCB αυτό υπερέχει σε περιβάλλοντα που απαιτούν ταχύτητα και χαρακτηριστικά χαμηλής απώλειαςΕίτε αναπτύσσετε συσκευές ραδιοσυχνοτήτων, συστήματα υπολογιστών υψηλής απόδοσης, είτε τηλεπικοινωνιακές λύσεις, το PCB μας προσφέρει την αξιοπιστία και την ακρίβεια που χρειάζεστε για να ανεβάσετε τα έργα σας.

Σημαντικές προδιαγραφές: Σκληρό σχέδιο που πληροί υψηλά πρότυπα
Τα 8 στρώματα PCB μας έρχονται συσκευασμένα με βασικές προδιαγραφές που εξασφαλίζουν την κορυφαία απόδοση:

Τάξεις: 8 στρώσεις για περίπλοκα σχέδια
Υλικό: TU-883 (ThunderClad 2) για μεγαλύτερη αντοχή
Μάσκα συγκόλλησης: Σημασία μπλε και στις δύο πλευρές για ορατότητα και προστασία
Τυπωμένο σε μεταξοειδή οθόνη: Κρίστανο λευκό στην επάνω πλευρά για εύκολη αναγνώριση
Επεξεργασία επιφάνειας: ENEPIG για ανώτερη συγκολλητικότητα
Συνολικό πάχος: 1,45 mm ± 10% για ευελιξία στην εφαρμογή
Μέγεθος: 97,3 χ 67,7 χιλιοστά, ιδανικό για διάφορες χρήσεις
Ελάχιστο μέγεθος τρύπας: 0,25 mm για μηχανική ακριβείας
Δάχος μάσκας συγκόλλησης: 10μm, εξασφαλίζοντας αντοχή
Ελάχιστο διηλεκτρικό πάχος: 100 μm για τη διατήρηση της ακεραιότητας του σήματος
Ελάχιστο πλάτος ίχνη: 150 μm για αποδοτικά κυκλώματα
Ελάχιστη απόσταση: 160 μm για την αποφυγή παρεμβολών

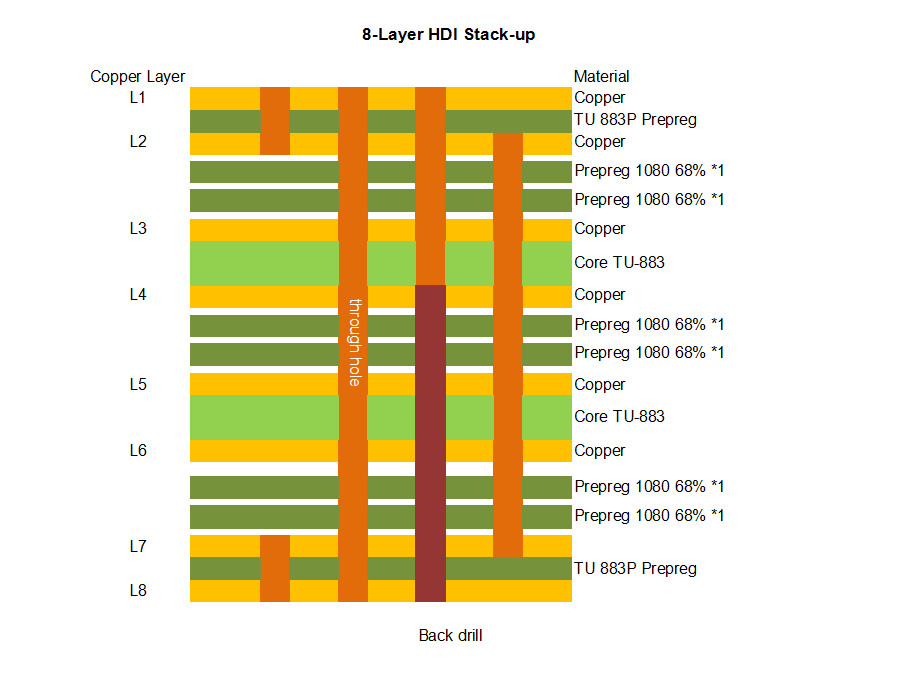

Διαδικτυακά χαρακτηριστικά: Προχωρημένες επιλογές σύνδεσης
Ανοιχτή οθόνη: Ναι (L1-L2, L7-L8) για συμπαγή σχέδια
Θάψιμο οδών: Ναι (L2-L7) για βελτιστοποιημένη απόδοση
Πίσω τρυπές διάδρομοι: Ναι (L1-L6) για τη βελτίωση της σαφήνειας του σήματος


Έλεγχος αντίστασης: Προσαρμοσμένο για ζεύγη διαφορών 50, 90 και 100 Ωμ σε διάφορα στρώματα, εξασφαλίζοντας την ακεραιότητα του σήματος σε όλες τις εφαρμογές.

Ποιότητα και συμμόρφωση: Αξιόπιστη κατασκευή
Τα PCB μας πληρούν τα πρότυπα ποιότητας IPC-Class-2, που εγγυώνται την αξιοπιστία και την αριστεία.διασφάλιση της συμβατότητας με τις βιομηχανικές διαδικασίες παραγωγήςΤο καλύτερο από όλα είναι ότι τα προϊόντα μας είναι διαθέσιμα σε πελάτες σε όλο τον κόσμο.

Υλικό TU-883: Κατασκευασμένο για την αριστεία
Το TU-883 (ThunderClad 2) κατασκευάζεται από ρητίνη υψηλών επιδόσεων που έχει σχεδιαστεί ειδικά για εφαρμογές χαμηλών απωλειών.

Υψηλή Tg (TMA): 170°C για θερμική σταθερότητα


Δηλεκτρική σταθερά: 3,39 @ 10GHz για αξιόπιστη μετάδοση σήματος


Παράγοντας διάσπασης: 0,0045 @ 10GHz, ελαχιστοποιώντας την απώλεια ενέργειας


Σταθερή απόδοση: σταθερή Dk/Df σε όλα τα εύρη συχνότητας και θερμοκρασίας


Αντοχή στην υγρασία: Εξαιρετική προστασία από περιβαλλοντικούς παράγοντες


Η συμβατότητα χωρίς μόλυβδο: Ιδανική για τις σύγχρονες διαδικασίες κατασκευής

Βασικά χαρακτηριστικά που έχουν σημασία
Βελτιωμένη θερμική επέκταση του άξονα z: Βελτιώνει την απόδοση υπό θερμική πίεση


Αντι-CAF ικανότητα: διασφαλίζει την αξιοπιστία σε δύσκολες συνθήκες


Χωρίς αλογόνες: φιλικό προς το περιβάλλον και συμβατό με τα βιομηχανικά πρότυπα

Πολυδιάστατες εφαρμογές: Εκεί που υπερέχουν τα PCB μας
Το προηγμένο 8 στρώσεων PCB μας είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

Συσκευές ραδιοσυχνοτήτων: Ιδανικές για την ενίσχυση των τεχνολογιών επικοινωνίας με ελάχιστη απώλεια σήματος.


Υπολογιστική επιφάνειας και υψηλής απόδοσης: βελτιστοποιημένη για περιβάλλοντα υψηλής έντασης δεδομένων, διασφαλίζοντας αξιόπιστη απόδοση σε απαιτητικές εργασίες υπολογιστών.


Κάρτες γραμμών και λύσεις αποθήκευσης: Σχεδιασμένες για να υποστηρίζουν τη μεταφορά δεδομένων υψηλής ταχύτητας, κρίσιμης σημασίας για αποτελεσματικές λειτουργίες αποθήκευσης και δικτύωσης.


Διακομιστές και εξοπλισμός τηλεπικοινωνιών: Είναι απαραίτητο για τη διατήρηση ισχυρής συνδεσιμότητας και απόδοσης σε υποδομές διακομιστών και τηλεπικοινωνιών.


Office Routers: Κατάλληλοι για την ενίσχυση της αξιοπιστίας και της ταχύτητας των λύσεων δικτύωσης γραφείου, παρέχοντας απρόσκοπτη σύνδεση για διάφορες συσκευές.

Κάντε μια προσφορά σήμερα!
Αν ψάχνετε για μια λύση PCB υψηλής απόδοσης που ανταποκρίνεται στις απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού, το 8-στρωτό PCB TU-883 είναι η τέλεια επιλογή.Επικοινωνήστε μαζί μας τώρα για να συζητήσετε τις απαιτήσεις σας ή να ζητήσετε προσφορά.
