10 πίνακας PCB στρώματος RO4450F 2mm RF για τις ευρυζωνικές ασύρματες λύσεις

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-071.V1.0

Βασικό υλικό:

RO4350B πυρήνας, RO4450B PP

Αριθμός στρωμάτων:

10 στρώσεις

Μοντέλο:

2 χιλιοστά

Μέγεθος PCB:

115 x 110mm = 1PCS = 1 σχεδιασμός

Βάρος χαλκού:

Εσωτερική 0,5oz, εξωτερική 1oz

Τελεία επιφάνειας:

Electroless νικέλιο πέρα από το χρυσό βύθισης (ENIG)

Επισημαίνω:

IATF16949 πίνακας PCB RF

πίνακας PCB 2mm RF

10 PCB στρώματος

Περιγραφή προϊόντος

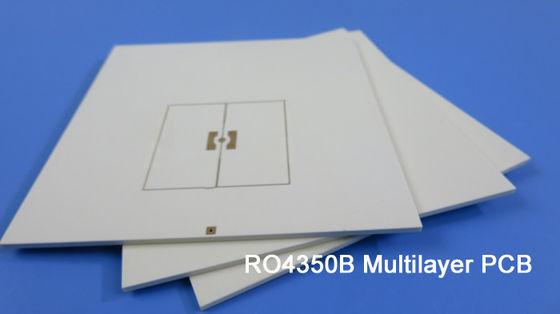

10 στρώματα PCB υψηλής συχνότητας που είναι κατασκευασμένα σε 5 πυρήνεςs του10mil RO4350B με 4mil RO4450F για ευρυζωνικές ασύρματες λύσεις

(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Στα προηγούμενα προϊόντα, έχουμε μιλήσει για 4 στρώματα RF PCB και 6 στρώματα RF PCB.Είναι σωστό;?

Το 10 στρώμα RF PCB κατασκευάζεται σε 5 πυρήνες από υλικό Rogers.8mil RO4003C και 12mil RO4003C κλπ..

Σήμερα αυτό το 10 στρώματα PCB είναι σε 5 πυρήνες από 10mil RO4350B συνδυασμένο με RO4450F προεπιλογή.

Είναι για την εφαρμογή ευρυζωνικών ασύρματων λύσεων. Είναι 2,0 mm πάχος, τα pads είναι καταδύσεις χρυσαφένιο επιχρισμένο.Κάθε 10 σανίδες είναι συσκευασμένες για αποστολή.

Παράμετρος και δελτίο δεδομένων

Μέγεθος PCB	115 x 110mm = 1PCS = 1 σχεδιασμός
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Υψηλής συχνότητας PCB, πολυεπίπεδη PCB
Αριθμός στρωμάτων	10 στρώσεις
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	Πάνω στρώμα: σήμα - φύλλο 1/2oz + 25μm Cu
	Κέντρο RO4350B -0,254mm
	INT 1: αναμεμειγμένο - 1/2 ουγκιά φύλλο
	Προετοιμασία RO4450F -0.202mm (2 x 0.101)
	INT 2: αναμεμειγμένο - 1/2 ουγκιά φύλλο
	Κέντρο RO4350B -0,254mm
	INT 3: αναμεμειγμένο - 1/2 ουγκιά φύλλο
	Προετοιμασία RO4450F -0.202mm (2 x 0.101)
	INT 4: αναμεμειγμένο - 1/2 ουγκιά φύλλο
	Κέντρο RO4350B -0,254mm
	INT 5: μειγμένο - 1/2 ουγκιά φύλλο
	Προετοιμασία RO4450F -0.202mm (2 x 0.101)
	INT 6: αναμεμειγμένο - 1/2 ουγκιά φύλλο
	Κέντρο RO4350B -0,254mm
	INT 7: αναμεμειγμένο - 1/2 ουγκιά φύλλο
	Προετοιμασία RO4450F -0.202mm (2 x 0.101)
	INT 8: αναμεμειγμένο - 1/2 ουγκιά φύλλο
	Κέντρο RO4350B -0,254mm
	Τμήμα BOT: σήμα - φύλλο 1/2oz + 25μm Cu
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	5.5mil/5mil
Ελάχιστες / μέγιστες τρύπες:	0.3/2.0mm
Αριθμός διαφόρων οπών:	9
Αριθμός τρυπών:	7505
Αριθμός σχισμάτων:	0
Αριθμός εσωτερικών διαχωρισμάτων:	0
Έλεγχος αντίστασης	ΟΧΙ
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	RO4350B πυρήνας 0,254mm ((10mil), RO4450B PP 0,1mm ((4mil)
Τελικό εξωτερικό φύλλο:	1 ουγκιά
Τελικό εσωτερικό φύλλο:	0.5oz
Τελικό ύψος PCB:	20,0 mm ± 10%
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χωρίς ηλεκτρισμό νικέλιο πάνω σε χρυσό βύθισης (ENIG)
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Α/Χ
Χρώμα μάσκας συγκόλλησης:	Α/Χ
Τύπος μάσκας συγκόλλησης:	Α/Χ
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Α/Χ
Χρώμα του παραρτήματος	Α/Χ
Ονομασία ή λογότυπο του κατασκευαστή:	Α/Χ
Δίπλα	Επικάλυψη μέσω τρύπας (PTH), μέσω σκηνών.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059" (0.15mm)
Επικάλυψη από χαρτόνια:	0.0030" (0.076mm)
Ανεπάρκεια τρυπών:	0.002" (0,05 mm)
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

Χαρακτηριστικά και οφέλη

1) Εξαιρετική σταθερότητα διαστάσεων.

2) Καλή αντοχή σε υψηλές και χαμηλές θερμοκρασίες.

3) Ο χρυσός βύθισης έχει εξαιρετική επίπεδη επιφάνεια, ιδιαίτερα χρήσιμη για PCB με συσκευασίες BGA ή ακόμη και συστατικά που είναι τοποθετημένα σε CSP για τη μείωση του ποσοστού αποτυχίας κατά τη διάρκεια της συναρμολόγησης και της συγκόλλησης.

4) Ο μηχανικός σχεδιασμός αποτρέπει την εμφάνιση προβλημάτων στην προπαραγωγή.

5) DDU αποστολή από πόρτα σε πόρτα με ανταγωνιστικό κόστος αποστολής,

6) Χωρίς MOQ, χαμηλό κόστος για πρωτότυπα και δείγματα.

Εφαρμογές

Πληροφοριακό σήμα, επικοινωνιακά ρελέ, χαμηλό θόρυβο, μονάδα διαχωρισμού
