Διπλής όψης 7.5mil TLY-5 υλικό με εξαιρετικά χαμηλή απώλεια χιλιοστιαίων κυμάτων PCB

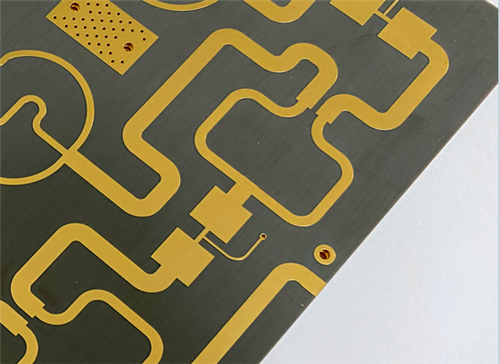

Αυτό το άκαμπτο PCB 2 επιπέδων TLY-5 είναι μια κορυφαία πλακέτα κυκλώματος υψηλής συχνότητας εξαιρετικά χαμηλών απωλειών, προσαρμοσμένη για εφαρμογές ραδιοσυχνοτήτων χιλιοστών κυμάτων και υψηλής ακρίβειας. Αυτό το άκαμπτο PCB είναι κατασκευασμένο με υψηλής σταθερότητας υφαντό φύλλο PTFE ενισχυμένο με υαλοβάμβακα TLY-5, διαθέτει τελειωμένο πάχος σανίδας 0,3 mm και αξιόπιστο φινίρισμα επιφάνειας EPIG, σε συνδυασμό με χαλκό εξωτερικής στρώσης 1 oz. Κατασκευασμένο σύμφωνα με αυστηρές οδηγίες IPC-Class-2 και 100% ηλεκτρικά ελεγμένο πριν από την παράδοση, προσφέρει ελάχιστες διηλεκτρικές απώλειες, εξαιρετική σταθερότητα διαστάσεων και σταθερή ηλεκτρική απόδοση για ραντάρ αυτοκινήτου 77 GHz, δορυφορική επικοινωνία, εξοπλισμό χιλιοστών κυμάτων ζώνης Ka/E/W και συστήματα υψηλής αξιοπιστίας αεροδιαστημικής. Χαιρετίζουμε τα παγκόσμια ερωτήματα για τα αρχεία Gerber και προσφέρουμε αποστολή σε όλο τον κόσμο.

Τι είναι το TLY-5 Laminate; Εισαγωγή υποστρώματος υψηλής σταθερότητας χαμηλών απωλειών

Το TLY-5 αντιπροσωπεύει μια κορυφαία ποιότητα σύνθετου υποστρώματος PTFE υψηλής συχνότητας, που χρησιμοποιεί υπέρελαφρη υφασμένη ενίσχυση από υαλοβάμβακα για την επίτευξη πολύ καλύτερης σταθερότητας διαστάσεων από τα συμβατικά υλικά PTFE με τεμαχισμένες ίνες. Η εκλεπτυσμένη υφασμένη δομική μήτρα του ενισχύει τη συνολική μηχανική ομοιομορφία και τη δομική συνέπεια, καθιστώντας το TLY-5 ιδανική επιλογή για μαζική παραγωγή μεγάλης κλίμακας.

Χάρη στον εξαιρετικά χαμηλό συντελεστή διάχυσης και την αυστηρά ελεγχόμενη ανοχή διηλεκτρικής σταθεράς, τα υποστρώματα TLY-5 διατηρούν σταθερή μετάδοση σήματος σε διάφορες ζώνες συχνοτήτων κυμάτων χιλιοστών. Μετριάζει αποτελεσματικά την εξασθένηση του σήματος υψηλής συχνότητας, τη μετατόπιση συχνότητας και τα ζητήματα δομικής παραμόρφωσης που απαντώνται συνήθως σε συνήθηPCB υψηλής συχνότηταςs, εξασφαλίζοντας μακροπρόθεσμη αξιόπιστη λειτουργία για συστήματα ραντάρ ακριβείας, ασύρματης επικοινωνίας και ενισχυτών ραδιοσυχνοτήτων.

Βασικά χαρακτηριστικά απόδοσης του TLY-5 PCB υψηλής συχνότητας

Το υπόστρωμα TLY-5 παρέχει ανώτερα ηλεκτρικά, φυσικά και θερμικά χαρακτηριστικά, ικανοποιώντας πλήρως τα αυστηρά βιομηχανικά και αεροδιαστημικά πρότυπα για λειτουργία κυκλώματος υψηλής συχνότητας:

Precise Dielectric Constant (Dk): Σταθερό Dk 2,2 με αυστηρή ανοχή ±0,02 στα 10 GHz/23°C, εξασφαλίζοντας σταθερή ακρίβεια μετάδοσης σήματος υψηλής συχνότητας

Εξαιρετικά χαμηλός συντελεστής διάχυσης (Df): Εξαιρετικά χαμηλή εφαπτομένη απώλεια 0,0009 στα 10 GHz, ελαχιστοποιώντας την εξασθένηση του σήματος υψηλής συχνότητας και την απώλεια μετάδοσης

Σταθερή φυσική πυκνότητα: Τυπικό ειδικό βάρος 2,19 g/cm3, επιτυγχάνοντας ελαφρύ σχεδιασμό PCB διατηρώντας παράλληλα τη δομική ακαμψία

Ανώτερη αντοχή στην υγρασία: Εξαιρετικά χαμηλό ποσοστό απορρόφησης υγρασίας 0,02%, αποτρέποντας την υποβάθμιση της ηλεκτρικής απόδοσης σε υγρά περιβάλλοντα εργασίας

Ελεγχόμενος συντελεστής θερμικής διαστολής (CTE): Άξονας Χ 26 ppm/°C, άξονας Υ 15 ppm/°C, άξονας Z 217 ppm/°C, ταιριαστός διαστολή και συστολή φύλλου χαλκού για την αποφυγή ρωγμών της πλακέτας και αστοχίας κυκλώματος

Βασικά πλεονεκτήματα του TLY-5 PCB

Διαθέτοντας ισορροπημένες και ολοκληρωμένες αντοχές απόδοσης, τα υποστρώματα PTFE από υφαντό υαλοβάμβακα TLY-5 υπερτερούν σε πολλά κύρια υλικά υψηλής συχνότητας, παρέχοντας σταθερές, οικονομικά αποδοτικές και υψηλής αξιοπιστίας λύσεις για προηγμένες εφαρμογές ραδιοσυχνοτήτων και κυμάτων χιλιοστού:

Εξαιρετική σταθερότητα διαστάσεων: Η υφασμένη δομή από υαλοβάμβακα αποφεύγει την παραμόρφωση και την απόκλιση μεγέθους κατά την επεξεργασία και τη μακροχρόνια χρήση

Κορυφαία απόδοση στον κλάδο χαμηλής απόδοσης DF: Η εφαπτομένη εξαιρετικά χαμηλή απώλεια εξασφαλίζει μετάδοση εξαιρετικά χαμηλής εξασθένησης για σήματα κυμάτων χιλιοστών

Ανώτερη αντοχή στην υγρασία: Η χαμηλή απορρόφηση υγρασίας προσαρμόζεται σε περίπλοκες περιβαλλοντικές συνθήκες εργασίας

Υψηλή αντοχή αποφλοίωσης χαλκού: Αξιόπιστη απόδοση συγκόλλησης μεταξύ φύλλου χαλκού και υποστρώματος, αποφεύγοντας το ξεφλούδισμα και την αστοχία του κυκλώματος

Ομοιόμορφο και σταθερό DK: Η αυστηρή διηλεκτρική σταθερή ανοχή διασφαλίζει τη συνέπεια της απόδοσης του προϊόντος παρτίδας

Βασικές προδιαγραφές κατασκευής PCB

Στοίβα PCB 2 επιπέδων TLY-5-επάνω Δομή

Αυτή η τυποποιημένη άκαμπτη στοίβα 2 επιπέδων υιοθετεί διηλεκτρικό υλικό υψηλής σταθερότητας TLY-5, με ισορροπημένη κατανομή τάσεων και εξαιρετική σταθερότητα σήματος υψηλής συχνότητας, ιδανική για επαγγελματικά περιβάλλοντα λειτουργίας κυμάτων χιλιοστών:

Στατιστικά PCB

Αποδεκτή μορφή έργου τέχνης: Δεχόμαστε τυπικά αρχεία Gerber σε μορφή RS-274-X από παγκόσμιους πελάτες. Αυτή η τυποποιημένη μορφή αρχείου επιτρέπει την ακριβή τεχνική αξιολόγηση, την ακριβή προσαρμοσμένη προσφορά και τη βελτιστοποιημένη επίσημη παραγωγή, διασφαλίζοντας την ομαλή, χωρίς σφάλματα τεχνική συνεργασία για όλα τα διεθνή έργα προσαρμογής PCB.

Πρότυπο ποιότητας παραγωγής:Όλα τα PCB υψηλής συχνότητας TLY-5 κατασκευάζονται και ελέγχονται αυστηρά σύμφωνα με τις προδιαγραφές βιομηχανικής αξιοπιστίας IPC-Class-2. Οι αυστηρές τυποποιημένες διαδικασίες παραγωγής και ποιοτικού ελέγχου εγγυώνται σταθερή ακρίβεια διαστάσεων και σταθερή ηλεκτρική απόδοση για κάθε παρτίδα παραγωγής.

Υπηρεσία Παγκόσμιας Προμήθειας:Παρέχουμε παγκοσμίως προσαρμοσμένη προσφορά PCB και υπηρεσίες διεθνούς αποστολής. Οι πελάτες παγκοσμίως μπορούν να υποβάλουν αρχεία Gerber για αποκλειστικές προσαρμοσμένες προσφορές και παρέχουμε ολοκληρωμένες λύσεις μίας στάσης που καλύπτουν την προσφορά PCB, την κατασκευή ακριβείας, την ολοκληρωμένη επιθεώρηση ποιότητας και την παγκόσμια παράδοση logistics.

Τυπικά σενάρια εφαρμογής

Συνδυάζοντας εξαιρετικά χαμηλή απώλεια σήματος, εξαιρετική δομική σταθερότητα και ανώτερη απόδοση συχνότητας κυμάτων χιλιοστών, τα PCB 2 επιπέδων TLY-5 υιοθετούνται ευρέως σε συστήματα ραδιοσυχνοτήτων υψηλής τεχνολογίας, συσκευές κυμάτων χιλιοστού και ηλεκτρονικό εξοπλισμό ακριβείας της αεροδιαστημικής:

Ραντάρ αυτοκινήτου: Συστήματα ανίχνευσης ραντάρ κυμάτων χιλιοστών 77 GHz σε όχημα

Δορυφορικές και κυψελοειδείς επικοινωνίες: Τερματικά δορυφορικής επικοινωνίας και μονάδες ραδιοσυχνοτήτων κυψελοειδούς σταθμού βάσης

Ενισχυτές ισχύος: Πλακέτες κυκλωμάτων ενισχυτών ισχύος ραδιοσυχνοτήτων υψηλής συχνότητας

Συσκευές LNB, LNA & LNC: Ενισχυτές χαμηλού θορύβου και μετατροπείς μπλοκ χαμηλού θορύβου

Aerospace Equipment: Αεροδιαστημικές μονάδες επικοινωνίας και ανίχνευσης ακριβείας

Εφαρμογές ζώνης χιλιοστών κυμάτων: Επαγγελματικές συσκευές υψηλής συχνότητας Ka-band, E-band και W-band
