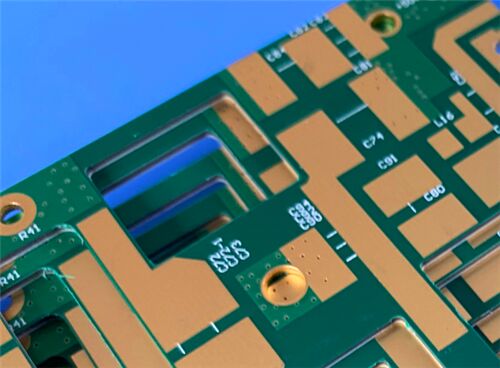

20 στρώσεις HDI PCB TU-872 SLK TG200 Low Dk High Speed Board

Αυτό το PCB κατατάσσεται ως πλακέτα κυκλώματος διασύνδεσης υψηλής πυκνότητας 20 στρωμάτων με τροποποιημένο εποξειδικό διηλεκτρικό TU-872 SLK FR4 με βαθμολογία TG200. Μια ασύμμετρη διαμόρφωση χαλκού αποτελείται από 0,5 oz εσωτερικό χαλκό και 1 oz εξωτερικό χαλκό, με το πάχος της τελικής σανίδας να φτάνει τα 3 mm. Πράσινη μάσκα συγκόλλησης διπλής όψης σε συνδυασμό με λευκή μεταξοτυπία καλύπτει την επιφάνεια της σανίδας, ενώ η premium επεξεργασία επιφάνειας νικελίου-παλλάδιου-χρυσού εξασφαλίζει σταθερή αγωγιμότητα επιφάνειας. Σύμφωνα με τα αυστηρά κριτήρια IPC-Class-3, αυτό το προηγμένο σύστημα βασίζεται σε λέιζερHDI PCBενσωματώνει κυκλώματα σύνθετης αντίστασης ακριβείας και πλήρως γεμισμένα με ρητίνη vias. Με αξιόπιστη σταθερότητα διαστάσεων, αυτή η πλακέτα κυκλώματος υψηλής ταχύτητας χαμηλών απωλειών ταιριάζει άψογα σε υπολογιστικό υλικό υψηλής απόδοσης, σταθμούς βάσης τηλεπικοινωνιών και πλαίσια διακομιστών υψηλής συχνότητας.

Προδιαγραφές PCB

Πρότυπο Μορφής Έργου & Συμμόρφωσης

Μορφή έργου τέχνης: Παρέχεται σε Gerber RS-274-X, την καθολική βιομηχανική μορφή για πλακέτες πολλαπλών στρώσεων HDI υψηλής ακρίβειας.

Βαθμός ποιότητας: IPC-Class-3, το υψηλότερο βιομηχανικό σημείο αναφοράς για ηλεκτρονικό εξοπλισμό υψηλής αξιοπιστίας.

Διαθεσιμότητα: Υποστηρίζει την παγκόσμια αποστολή για την κάλυψη της ζήτησης σε διάφορες χώρες.

Εισαγωγή του υποστρώματος TU-872 SLK

Το TU-872 SLK είναι ένα premium τροποποιημένο εποξειδικό διηλεκτρικό FR4 κατασκευασμένο με σύνθεση ρητίνης υψηλής ποιότητας και ενισχυμένο με τυπική υφαντή ίνα E-glass. Αυτό το υλικό χαμηλών απωλειών έχει χαμηλή διηλεκτρική σταθερά και χαμηλό συντελεστή διάχυσης, τροφοδοτώντας την ψηφιακή μετάδοση υψηλής ταχύτητας και το κύκλωμα υψηλής συχνότητας πολλαπλών στρωμάτων. Διατηρεί μεγάλη συμβατότητα με φιλικές προς το περιβάλλον διαδικασίες χωρίς μόλυβδο και συμβατικές ροές εργασίας FR4, παρέχοντας ισχυρή προσαρμοστικότητα για πολύπλοκες δομές πολυστρωματικής πλαστικοποίησης.

Το TU-872 SLK διαθέτει ανώτερα φυσικά και χημικά χαρακτηριστικά, όπως η αξιοσημείωτη αντοχή στην υγρασία, η βελτιστοποιημένη θερμική διαστολή του άξονα Z, η σταθερή χημική αδράνεια και η σταθερή θερμική απόδοση. Οι ενσωματωμένες ενώσεις του δικτύου αλλυλίου ενισχύουν τη δομική σκληρότητα και την αξιόπιστη αντοχή στο CAF. Οι σταθερές τιμές Dk/Df διατηρούν σταθερή ηλεκτρική απόδοση σε διάφορα φάσματα συχνοτήτων, καθιστώντας αυτό το υπόστρωμα μια αξιόπιστη επιλογή για υπολογιστικό υλικό και υλικό επικοινωνίας υψηλής τεχνολογίας.

Βασικά χαρακτηριστικά υλικού

Πλεονεκτήματα απόδοσης και επεξεργασίας

Ομοιόμορφες ηλεκτρικές ιδιότητες χαμηλής Dk/Df για αξιόπιστη λειτουργία υψηλής ταχύτητας και υψηλής συχνότητας

Η εκλεπτυσμένη θερμική διαστολή του άξονα Z περιορίζει τη θερμική παραμόρφωση κατά τη διάρκεια των κύκλων πλαστικοποίησης

Η αξιόπιστη αντίσταση CAF αποτρέπει την αστοχία διάβρωσης του αγώγιμου ανοδικού νήματος

Ισχυρή ανοχή στην υγρασία για ανάπτυξη σε υγρά και σκληρά περιβάλλοντα εργασίας

Εξαιρετική ομοιομορφία διαστάσεων, σταθερό πάχος και ανώτερη επιπεδότητα

Αξιόπιστη μηχανική αντοχή για αρχιτεκτονική διαμπερούς οπής και διαδικασίες συγκόλλησης

Πλήρης συμβατότητα με τη συναρμολόγηση χωρίς μόλυβδο και τις κύριες ροές εργασίας επεξεργασίας FR4

Τυπικές εφαρμογές για TU-872 SLK

Το TU-872 SLK χρησιμεύει ως διηλεκτρικό υψηλής ταχύτητας χαμηλών απωλειών, κατάλληλο για premium εμπορικές επικοινωνίες και υποδομές υπολογιστών:

-Κυκλώματα ραδιοσυχνοτήτων και μονάδες επεξεργασίας σήματος υψηλής συχνότητας

-Πλακέτες Backplane και μητρικές για υπολογιστικά συστήματα υψηλής απόδοσης

-Κάρτες γραμμών επικοινωνίας και βιομηχανικός εξοπλισμός αποθήκευσης δεδομένων

-Κύρια πλακέτες διακομιστή και υλικό σταθμών βάσης τηλεπικοινωνιών

-Δρομολογητές δικτύου γραφείων και ευρυζωνικές εγκαταστάσεις μετάδοσης σήματος
