Πώς να διευκρινίσει ένα PCB;
Ένας χρήστης PCB πρέπει γενικά να παρουσιάσει όλα τα αρχικά στοιχεία κατασκευής με έναν πλήρη και σαφή τρόπο ότι ο κατασκευαστής PCB μπορεί να αναφέρει και να παραγάγει τους πίνακες χωρίς σφάλμα.
Ένας πίνακας ελέγχου παρατίθεται ως εξής. Μερικές παράμετροι μη απαραίτητες για μια ιδιαίτερη εργασία μπορούν να διαγραφούν έτσι ώστε η μορφή προδιαγραφών απεικονίζει μόνο τα σχετικά στοιχεία.
(1) όνομα επιχείρησης
(2) αριθμός μερών
(3) μέγεθος μερών και ετήσιες απαιτήσεις
(4) αρίθμηση στρώματος
(5) μέγεθος πινάκων
(6) πάχος πινάκων
(7) μορφή πινάκων
(8) Panelization
(9) συγκέντρωση πινάκων

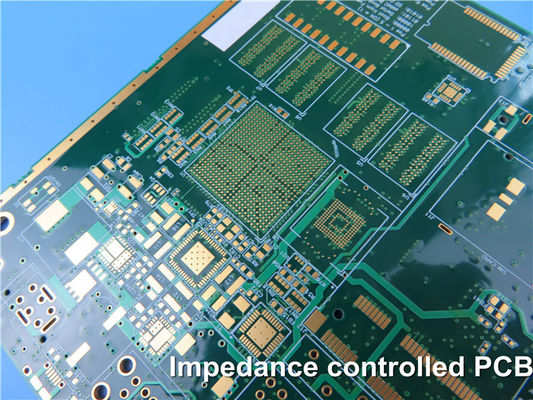

(10) πίνακες με την ελεγχόμενη σύνθετη αντίσταση
(11) δελτίο δοκιμής
(12) επεξεργαμένος στη μηχανή (χάραξη περιγράμματος)
(13) φυλλόμορφος τύπος και εύφλεκτο UL
(14) στρέβλωση & συστροφή
(15) εξωτερικά στρώματα
(16) εσωτερικά στρώματα
(17) συντήρηση Solderability
(18) μάσκες ύλης συγκολλήσεως
(19) σημείωση
(20) μάσκα ύλης συγκολλήσεως Peelable
(21) εκτύπωση άνθρακα
(22) καλυμμένος μέσω των τρυπών (PTHs)
(23) μη-PTHs
(24) αλεσμένες τρύπες (αυλακώσεις)
(25) τυφλός μέσω των τρυπών
(26) θαμμένος μέσω των τρυπών
(27) τρύπες σχεδίασης πινάκων
(28) τρύπες σχεδίασης επιτροπής
(29) μοντάρισμα πινάκων
(30) συνδετήρες ακρών
(31) όροι συγκόλλησης
(32) σημάδια
(33) ηλεκτρική δοκιμή
(34) αυτόματη οπτική επιθεώρηση
(35) ελάχιστοι όροι σχεδίων
(36) ποιοτικοί όροι
Μια άποψη του panelization PCB
Για να ξέρει μια βασική κατάσταση ενός PCB, αυτά τα 7 σημεία πρέπει να λάβουν υπόψη:
(1) φυλλόμορφος τύπος (υλικό βάσεων)
(2) αρίθμηση στρώματος
(3) μέγεθος πινάκων
(4) πάχος πινάκων
(5) βάρος χαλκού
(6) το χρώμα της μάσκας ύλης συγκολλήσεως και
(7) η επιφάνεια τελειώνει
Είναι πολύ απλό τώρα;
