PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm

400mmx500mm High Frequency PCB 35um Radio Frequency PCB
400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB

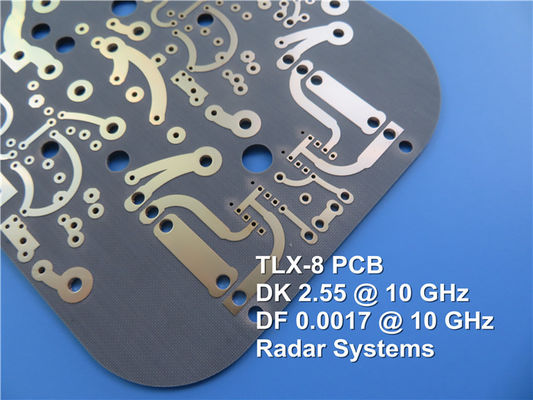

Μεγάλες Εικόνας :  PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-209.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Rogers, FR-4 Αρίθμηση στρώματος: Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Μέγεθος PCB: ≤400mm X 500mm Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….
Υψηλό φως:

35um PCB υψηλής συχνότητας

,

PCB υψηλής συχνότητας 400mmx500mm

,

35um PCB ραδιοσυχνότητας



Τι είναι PCB υψηλής συχνότητας;



Ακριβώς όπως το όνομά του υπονοεί, η υψηλή συχνότητα είναι ότι η συχνότητα είναι σχετικά υψηλή, αναφέρεται γενικά στη συχνότητα >=300 MHZ (δηλ. το μήκος κύματος =1 <>Ghz καλείται μικρόκυμα.

Χαρακτηριστικές συχνότητες για τις ασύρματες εφαρμογές:

* Τρέχων κινητός: 0.9GHz - 2GHz

* συστήματα 3G: 2.5GHz

* Bluetooth: 2.5GHz

* ΠΣΤ: 12.6GHz

* LMDS: 24GHz και 40GHz

* Αυτοκίνητος: 77GHz

Αγορά: RFID, ασύρματες επικοινωνίες, σταθμός βάσης και κεραία, ενισχυτής, στρατιωτικά προϊόντα, καταναλωτικά ηλεκτρονικά.



PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm 0



Η υψηλή συχνότητα τύπωσε τον πίνακα κυκλωμάτων ή το PCB μικροκυμάτων αναφέρεται στον τυπωμένο πίνακα κυκλωμάτων που γίνεται στο ντυμένο πιάτο χαλκού υποστρωμάτων υψηλής συχνότητας (μικρόκυμα). Οι κοινοί τύποι είναι: Double-sided πίνακας, πολυστρωματικός πίνακας και μικτή δομή.

Η μικτή δομή περιλαμβάνει το ειδικό υπόστρωμα υψηλής επίδοσης, φύλλο PP + συνηθισμένος πίνακας απόδοσης και μικτός φύλλο πιέζοντας πίνακας PP υπόστρωμα υψηλής συχνότητας + συνηθισμένο υπόστρωμα FR4 υπόστρωμα υψηλής συχνότητας + βάση κ.λπ. μετάλλων.



Διηλεκτρική σταθερά

Όλο το υλικό στον κόσμο έχει μια διηλεκτρική σταθερά, διαφέρει μόνο στην αξία της διηλεκτρικής σταθεράς. Η διηλεκτρική σταθερά, επίσης γνωστή ως capacitivity, χαρακτηρίζει μια φυσική ποσότητα των ηλεκτρικών ιδιοτήτων πόλωσης του διηλεκτρικού στο πλαίσιο της δράσης του εξωτερικού ηλεκτρικού πεδίου. Το διηλεκτρικό στρώμα του πίνακα PCB αποτελείται από τα διαφορετικά υλικά διηλεκτρικής σταθεράς, επομένως, η διηλεκτρική σταθερά του διηλεκτρικού στρώματος οφείλεται διαφορετικός στις διαφορετικές συνθέσεις και τις δομές.

Το διηλεκτρικό στρώμα PCB που χρησιμοποιείται για την υψηλή συχνότητα και μεταλλαγμένη τη μεγάλη ταχύτητα μετάδοση σημάτων όχι μόνο διαδραματίζει το ρόλο του στρώματος μόνωσης μεταξύ των αγωγών, αλλά και διαδραματίζει έναν ρόλο της «χαρακτηριστικής σύνθετης αντίστασης», έχει επιπτώσεις επίσης ταχύτητα μετάδοσης του σήματος, της μείωσης σημάτων και της θέρμανσης, κ.λπ.

Παραδείγματος χάριν, η χρήση 1080 PCB υφάσματος γυαλιού, ύφασμα γυαλιού 1080 που αποτελείται 38% του όγκου (ρητίνη που αποτελείται 62%), η διηλεκτρική σταθερά της ER1 είναι 6,6 (η διηλεκτρική σταθερά της ρητίνης ER2 είναι 3,8), κατόπιν η διηλεκτρική σταθερά ER1080 αυτού του PCB είναι: ER1080= (6,6 X 38) % + (3,8 X 62) % = 4,864.

Ο τύπος της ταχύτητας μετάδοσης του σήματος σε ένα κύκλωμα υψηλής συχνότητας:



PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm 1



Β: Η ταχύτητα μετάδοσης του σήματος (η μονάδα είναι m/s)

Κ: σταθερός

Γ: Η ταχύτητα του φωτός στο κενό (η μονάδα είναι m/s)

DK: διηλεκτρική σταθερά του υποστρώματος

Προφανώς, είναι ευεργετικό να βελτιωθεί η ταχύτητα μετάδοσης του σήματος με τη μείωση του DK.

Μπορεί να δει ότι όσο χαμηλότερη η διηλεκτρική σταθερά του υποστρώματος είναι, τόσο γρηγορότερη η ταχύτητα μετάδοσης του σήματος, επομένως, για να λάβει ένα υψηλό ποσοστό μετάδοσης σημάτων, τα χαμηλά και ομοιόμορφα υλικά υποστρωμάτων διηλεκτρικής σταθεράς πρέπει να ερευνηθούν και να αναπτυχθούν.



PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm 2



Διηλεκτρική απώλεια

Κατά μόνωση του υλικού στο πλαίσιο της δράσης ηλεκτρική αρχειοθετημένη, λόγω της επίδρασης υστέρησης της διηλεκτρικής αγωγιμότητας και της διηλεκτρικής πόλωσης, την εσωτερικό του θα προκαλέσει την ενεργειακή απώλεια που καλείται επίσης διηλεκτρική απώλεια.

Η διηλεκτρική απώλεια στην απώλεια μετάδοσης στο κύκλωμα αγωγών ελέγχεται κυρίως από τη διηλεκτρική σταθερά (ER) και το διηλεκτρικό παράγοντα απώλειας (Df) του στρώματος μόνωσης του υλικού υποστρωμάτων. Η επίδραση στην απώλεια μετάδοσης είναι ευθέως ανάλογα με το μέγεθος του ER, Df, και συσχετίζεται με τη συχνότητα της διηλεκτρικής εργασίας. Κάτω από το ίδιο ER ή Df, όσο υψηλότερη η συχνότητα, τόσο μεγαλύτερη η απώλεια μετάδοσης. Με την αύξηση της συχνότητας, η απώλεια στο υπόστρωμα δεν μπορεί να αγνοηθεί, και η απώλεια διάδοσης ή η μείωση του σήματος μπορεί να εκφραστεί όπως: =f Χ Df Χ ER

Α: μείωση διάδοσης σημάτων (μονάδα: dB/m)

φ: Συχνότητα

Df: ο διηλεκτρικός παράγοντας απώλειας του υποστρώματος

ER: η διηλεκτρική σταθερά του υποστρώματος

Μπορεί να δει ότι όσο μικρότερο Df του υποστρώματος, τόσο μικρότερη η μείωση της διάδοσης σημάτων. Επομένως, πρέπει να υπάρξει ένα χαμηλότερα ER και Df κατά την επιλογή του υλικού του πίνακα κυκλωμάτων υψηλής συχνότητας. Επιπλέον, υπάρχουν άλλοι εξωτερικοί παράγοντες, όπως η θερμική απόδοση, η απορρόφηση νερού, κ.λπ.



PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm 3



Η επιλογή του υλικού υψηλής συχνότητας στο σχέδιο PCB:

Ο το σχεδιαστής προτείνεται για να εξετάσει τους ακόλουθους παράγοντες κλειδί κατά επιλογή του υλικού πινάκων στο σχέδιο PCB:

(1) FR4 μπορεί να επιλεχτεί για τα εργοστάσια PCB κάτω από 1GHz, το κόστος είναι χαμηλό, και η πολυστρωματική τεχνολογία pressboard είναι ώριμη.



(2) η βελτιωμένη εποξική ρητίνη μπορεί να επιλεχτεί για την εργασία προϊόντων επικοινωνίας οπτικής ίνας άνω των 622 Mb/s και η μια εργασία άνω των 1G κάτω από 3GHz, επειδή η διηλεκτρική σταθερά της είναι σχετικά σταθερή και με το χαμηλότερο κόστος, η πολυστρωματική τεχνολογία pressboard είναι η ίδια με FR4.



(3) για τα μεγάλα κυκλώματα μικροκυμάτων σημάτων κάτω από 3GHz, όπως η δύναμη οι ενισχυτές και οι χαμηλού θορύβου ενισχυτές, συστήνονται για να επιλέξουν τον πίνακα παρόμοιο με RO4350B, η διηλεκτρική σταθερά RO4350B είναι αρκετά σταθερή, με το χαμηλό παράγοντα απώλειας και την καλή αντίσταση θερμότητας, και η τεχνολογία επεξεργασίας είναι ισοδύναμη με FR4. Μπορείτε να δείτε όλα τα είδη πινάκων υψηλής συχνότητας που πωλούμε στο globalsources.com για την αναφορά.



PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm 4



(4) για τα κυκλώματα περισσότερο από 10GHz μικροκυμάτων, όπως οι ενισχυτές δύναμης, ο χαμηλού θορύβου ενισχυτής, DUC/DDC, που έχουν τις υψηλότερες απαιτήσεις για τους πίνακες, συστήνεται για να χρησιμοποιήσει τους πίνακες με τις παρόμοιες ιδιότητες σε PTFE, ή τα χαμηλού κόστους, υψηλής απόδοσης φύλλα πλαστικού που πιέζονται με FR4 και τον πίνακα υψηλής συχνότητας. Μπορείτε επίσης να δείτε τον πολλαπλάσιο μικτό πίνακα υψηλής συχνότητας πίεσης που πωλούμε στο globalsources.com για την αναφορά.



PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm 5



Χαρακτηριστικά επεξεργασίας:

1) Η απαίτηση του υποστρώματος είναι αυστηρή: η διευκρινισμένη διηλεκτρική σταθερά, το διηλεκτρικό πάχος και το πάχος φύλλων αλουμινίου χαλκού έχουν επιλεχτεί σύμφωνα με τις πραγματικές ανάγκες σύνθετης αντίστασης στο σχέδιο του PCB, επομένως, κατά το αποδοχή των διαταγών, πρέπει να ελεγχθεί προσεκτικά, και να καλύψει τις απαιτήσεις σχεδίου.



2)Η δομή του πίνακα υψηλής συχνότητας: γενικά για να κερδίσει κόστος, η σύνθετη δομή RF+FR4 χρησιμοποιείται συνήθως για τον εμπορικό υψηλής συχνότητας πίνακα, το warpage πρέπει να αποτραπεί στη διαδικασία παραγωγής.



3) Η απαίτηση της ακρίβειας κατασκευής της γραμμής μετάδοσης είναι υψηλή: η μετάδοση του σήματος υψηλής συχνότητας είναι πολύ αυστηρή για τη χαρακτηριστική σύνθετη αντίσταση του τυπωμένου καλωδίου, δηλαδή, η απαίτηση κατασκευής της γραμμής μετάδοσης είναι γενικά ± 1mil, και η άκρη της γραμμής μετάδοσης πρέπει να είναι πολύ τακτοποιημένη. Τα ηλεκτρικά σήματα σφυγμού υψηλής συχνότητας διαβιβάζονται τυπωμένους στους υψηλή συχνότητα πίνακες κυκλωμάτων αντί του ρεύματος. Τα κοιλώματα, ο κόνδυλος χαλκού και οι οπές καρφίτσας έχουν επιπτώσεις στη μετάδοση, όσο υψηλότερη η συχνότητα, τόσο μεγαλύτερος ο αντίκτυπος. Οποιοδήποτε σάλιασμα, χάσμα, ξαναγέμισμα γραμμών, ανοίγει και βραχυκυκλώνει την επισκευή, κ.λπ. δεν επιτρέπονται.



4)Η απαίτηση ομοιομορφίας του στρώματος επιστρώματος: η χαρακτηριστική σύνθετη αντίσταση της γραμμής μετάδοσης του πίνακα μικροκυμάτων υψηλής συχνότητας έχει επιπτώσεις άμεσα στην ποιότητα μετάδοσης του σήματος μικροκυμάτων. Και το μέγεθος της χαρακτηριστικής σύνθετης αντίστασης έχει μια ορισμένη σχέση με το πάχος του φύλλου αλουμινίου χαλκού, ειδικά για τον επιμεταλλωμένο τρύπα πίνακα μικροκυμάτων, το πάχος του επιστρώματος όχι μόνο έχει επιπτώσεις στο συνολικό πάχος του φύλλου αλουμινίου χαλκού, αλλά και έχει επιπτώσεις στην ακρίβεια του αγωγού μετά από να χαράξει, επομένως, το πάχος και η ομοιομορφία του επιστρώματος πρέπει να ελεγχθεί αυστηρά.



5)Απαιτήσεις στη μηχανή: κατ' αρχάς, το υλικό του υψηλής συχνότητας πίνακα μικροκυμάτων είναι αρκετά διαφορετικό από αυτό του PCB στην επεξεργασία του εποξικού υφάσματος γυαλιού αφετέρου, η ακρίβεια επεξεργασίας του πίνακα μικροκυμάτων υψηλής συχνότητας είναι πολύ υψηλότερη από αυτή του πίνακα PCB FR4, και η γενική ανοχή μορφής είναι ± 0.1mm.



6)Η απαίτηση της σύνθετης αντίστασης είναι αυστηρή: εάν το περιεχόμενο της χαρακτηριστικής σύνθετης αντίστασης και η πιό βασική προϋπόθεση του πίνακα μικροκυμάτων υψηλής συχνότητας, δεν μπορούν να καλύψουν την απαίτηση της χαρακτηριστικής σύνθετης αντίστασης, κατόπιν όλα είναι άχρηστα. Το DK συσχετίζεται με την ταχύτητα μετάδοσης σημάτων και τη χαρακτηριστική σύνθετη αντίσταση του σχεδίου PCB, κανονικά, όσο μεγαλύτερη η σύνθετη αντίσταση, τόσο γρηγορότερη η μετάδοση σημάτων. Απλά, όσο μεγαλύτερη η σύνθετη αντίσταση, δηλ., τόσο μεγαλύτερη η δυνατότητα να αποτραπούν τα σήματα από τη διείσδυση στο διηλεκτρικό στρώμα, τόσο γρηγορότερο το σήμα διαβιβάζεται.



7)Το πλάτος γραμμών του σήματος ελέγχεται αυστηρά: η απαίτηση ελέγχου της χαρακτηριστικής σύνθετης αντίστασης της μετάδοσης σημάτων υψηλής συχνότητας είναι πολύ αυστηρή, και η ανοχή του ελέγχου πλάτους γραμμών δεν μπορεί να ελεγχθεί κατά ±20%. Δεδομένου ότι ο δεσμευτικός χαρακτήρας του κυκλώματος είναι διαφορετικός, οι παράμετροι χαρακτικής θα ρυθμιστούν ή η αποζημίωση διαδικασίας για το πλάτος γραμμών κυκλωμάτων θα ρυθμιστεί εγκαίρως στο υπόστρωμα χαρακτική υψηλής συχνότητας.



PCB ραδιοσυχνότητας PCB 35um υψηλής συχνότητας 400mmx500mm 6
