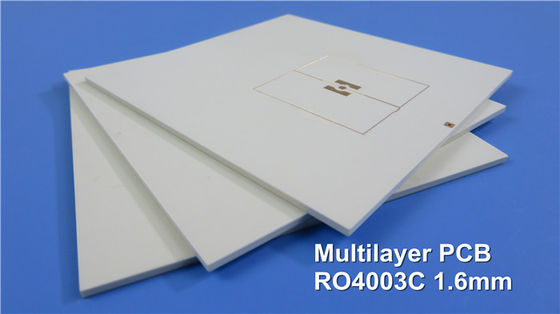

Rogers 4003 πολυ PCB UL στρώματος υψηλής συχνότητας 0.5oz PCB 4 στρωμάτων

Rogers 4003 πολυ PCB UL στρώματος υψηλής συχνότητας 0.5oz PCB 4 στρωμάτων

MOQ: 1pcs
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-161.V1.0
Αρίθμηση στρώματος:
Πολυστρωματικός
Πάχος PCB:
1.6mm
Μέγεθος PCB:
≤400mm Χ 500mm
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm),
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, OSP κ.λπ….
Επισημαίνω:

UL πολυ PCB στρώματος

,

0.5oz πολυ PCB στρώματος

,

Rogers PCB 4 στρωμάτων

Περιγραφή προϊόντος

4-ο πίνακας PCB υψηλής συχνότητας Rogersστρώματος στηρίχτηκε 16 mil RO4003C για LNB για τους άμεσους δορυφόρους ραδιοφωνικής μετάδοσης

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γεια ο καθένας,

Σήμερα, πρόκειται να μιλήσουμε για 2 τύπους των PCB υψηλής συχνότητας 4 στρωμάτων που γίνονται στον πυρήνα 16mil RO4003C.

Ο πίνακας σχεδιάζεται ως δομή 4 στρώματος, επειδή το PCB 4 στρωμάτων είναι σχετικά απλό και ανέξοδο, το οποίο είναι χρήσιμο να ανοίξει μια καινούργια αγορά.

Δείτε stack-up πρώτα.

Rogers 4003 πολυ PCB UL στρώματος υψηλής συχνότητας 0.5oz PCB 4 στρωμάτων 0

Βλέποντας από το σωρό επάνω, μπορούμε να δούμε το 1$ο στρώμα στο 2$ο στρώμα και το 4ο στρώμα στο 3$ο στρώμα είναι πυρήνας 12mil RO4003C και ο πυρήνας 16mil RO4003C, ο πυρήνας έχει καθορίσει το πάχος που είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων, και οι 2 πυρήνες συνδέονται με τη σύνδεση της ταινίας - Prepreg.

Αυτή τη στιγμή, υπάρχουν 2 τύποι των PP που χρησιμοποιούνται στα πολυστρωματικά PCB υψηλής συχνότητας. Αυτή είναι FR-4 διηλεκτρικά και υψηλή συχνότητα διηλεκτρική, όπως RO4450F, Cuclad 6250, Taconic fastRise-28 (FR-28) κ.λπ.

Το βάρος χαλκού στο εσωτερικό στρώμα είναι μισές ουγγιές, εξωτερικά στρώματα 1 ουγγιά. Τα τυφλά vias τρυπιούνται με τρυπάνι και στους δύο πυρήνες.

Rogers 4003 πολυ PCB UL στρώματος υψηλής συχνότητας 0.5oz PCB 4 στρωμάτων 1

Ο 2$ος πίνακας είναι ένα μικτό PCB, FR-4 χρησιμοποιούνται στο στρώμα 3 και το στρώμα 4, σήμα υψηλής συχνότητας διαβιβάζει στο υπόστρωμα υψηλής συχνότητας: L1 και L2. Σύμφωνα με τις πραγματικές εφαρμογές, το πάχος του διηλεκτρικού υλικού και FR-4 μπορούν να ρυθμιστούν.

Rogers 4003 πολυ PCB UL στρώματος υψηλής συχνότητας 0.5oz PCB 4 στρωμάτων 2

Η εφαρμογή του υβριδικού PCB 16mil RO4003C είναι ευρεία, όπως ο μορφωματικός παλμογράφος, ο συνδυαστής κεραιών, ο ισορροπημένος ενισχυτής, η κεραία κ.λπ. 4G.

Τα πλεονεκτήματα του υβριδικού PCB 16mil RO4003C παρουσιάζονται ως εξής:

1) RO4003C εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές.

2) Η μείωση της απώλειας σημάτων στην εφαρμογή υψηλής συχνότητας ικανοποιεί τις αναπτυξιακές ανάγκες της τεχνολογίας επικοινωνιών.

3) Κόστος που μειώνεται άνω του σωρός-UPS με όλο το χαμηλό υλικό απώλειας

Rogers 4003 πολυ PCB UL στρώματος υψηλής συχνότητας 0.5oz PCB 4 στρωμάτων 3

Το τυποποιημένο πάχος RO4003C είναι 0,008» (0.203mm), 0,012» (0.305mm), 0,016» (0.406mm), 0,020» (0.508mm), 0,032» (0.813mm) και 0,060» (1.524mm). Αυτό το πάχος είναι διαθέσιμο στο εσωτερικό. Χαιρετίστε την προστασία σας.

Φύλλο στοιχείων Rogers 4003C (RO4003C)

RO4003C χαρακτηριστική αξία
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.38±0.05 Ζ 10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3.55 Ζ 8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Διασκεδασμός Factortan, δ 0,0027
0,0021
Ζ 10 GHz/23℃
2.5 GHz/23℃
ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Ζ ppm/℃ -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.7 X 1010 MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 4.2 X 109 COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) Ζ Kv/mm (v/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 19,650 (2.850)
19,450 (2.821)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Εκτατή δύναμη 139 (20,2)
100 (14,5)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Κάμψης δύναμη 276
(40)
MPA
(kpsi)
ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0>Χ, Υ mm/m
(mil/ίντσα)
μετά από etch+E2/150℃ ΕΠΙ-TM-650 2.4.39A
Συντελεστής της θερμικής επέκτασης 11
14
46
Χ
Υ
Ζ
ppm/℃ -55℃to288℃ ΕΠΙ-TM-650 2.4.41
Tg >280 ℃ TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 425 ℃ TGA ASTM Δ 3850
Θερμική αγωγιμότητα 0,71 W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06 % 48hours βύθιση 0,060»
θερμοκρασία 50℃ δειγμάτων
ASTM Δ 570
Πυκνότητα 1.79 gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 1.05
(6,0)
N/mm
(pli)
μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz.
Φύλλο αλουμινίου EDC
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι
