Trf-45 κεραμικό γεμισμένο PTFE Taconic PCB υψηλής συχνότητας για την κεραία ΠΣΤ

Trf-45 κεραμικό γεμισμένο PTFE Taconic PCB υψηλής συχνότητας για την κεραία ΠΣΤ

MOQ: 1PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS το μήνα
Λεπτομέρειες
Τόπος καταγωγής
ΚΙΝΑ
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-175.V1.0
Υλικό βάσεων:
Κεραμικό γεμισμένο PTFE
Καταμέτρηση επιπέδων:
Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB
Πάχος PCB:
8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mi
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:
Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Βάρος χαλκού:
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Η επιφάνεια τελειώνει:
Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ….
Επισημαίνω:

Κεραμικό γεμισμένο Taconic PCB PTFE

,

Taconic PCB κεραιών ΠΣΤ

,

8mil δορυφορικό ραδιο Taconic PCB

Περιγραφή προϊόντος



Trf-45 Taconic υψηλός πίνακας κυκλωμάτων θερμικής αγωγιμότητας PCB υψηλής συχνότητας

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γεια ο καθένας,

Σήμερα, πρόκειται να μιλήσουμε για έναν τύπο τυπωμένου πίνακα κυκλωμάτων στη χαμηλή κεραμικός-αφθονία PTFE απώλειας: Trf-45 PCB υψηλής συχνότητας.



Trf-45 είναι μια νέα γενιά του low-loss, θερμικά-σταθερού υλικού PCB με το DK (διηλεκτρική σταθερά) 4,5 +/- 0,15, Df (παράγοντας διασκεδασμού) 0,0035, θερμική αγωγιμότητα 0,43 w/m-Κ. Είναι υφαίνω-γυαλί που ενισχύεται για την ενισχυμένη διαστατικός-σταθερότητα και που συνδέεται με τη Taconic πείρα στην κεραμική τεχνολογία.

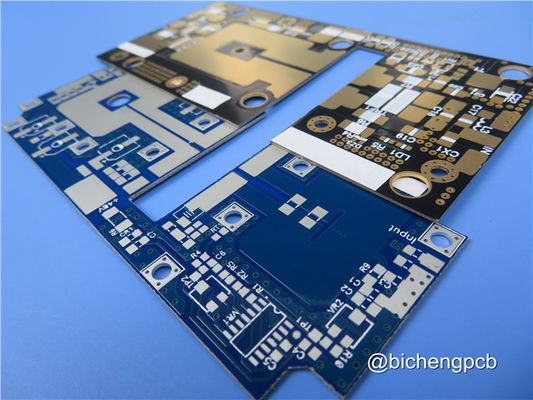

Trf-45 κεραμικό γεμισμένο PTFE Taconic PCB υψηλής συχνότητας για την κεραία ΠΣΤ 0



Trf-45 κεραμικό γεμισμένο PTFE Taconic PCB υψηλής συχνότητας για την κεραία ΠΣΤ 1



Περίπου εμείς

Ιδρυμένη το 2003, η Co. τεχνολογίας ηλεκτρονικής Shenzhen Bicheng, ΕΠΕ είναι καθιερωμένος προμηθευτής και εξαγωγέας PCB υψηλής συχνότητας σε Shenzhen Κίνα, που χωρίζει την κυψελοειδή κεραία σταθμών βάσης, το δορυφόρο, τα παθητικά τμήματα υψηλής συχνότητας, microstrip το κύκλωμα γραμμών και γραμμών ζωνών, τον εξοπλισμό κυμάτων χιλιοστόμετρου, τα συστήματα ραντάρ, την ψηφιακή κεραία ραδιοσυχνότητας και άλλους τομείς παγκοσμίως για 18 έτη. Η υψηλή συχνότητά μας PCBs στηρίζεται κυρίως σε 3 υλικά εμπορικά σήματα υψηλής συχνότητας: Εταιρία, Taconic και Wangling Rogers. Σειρές διηλεκτρικής σταθεράς από 2,2 έως 10,2 κ.λπ.



Έχουμε επίσης τα τμήματα του πίνακα κυκλωμάτων FR-4, των εύκαμπτων κυκλωμάτων και του πυρήνα PCBs μετάλλων που χαρακτηρίζεται ως πρωτότυπα, μικρά τρεξίματα στη μαζική παραγωγή. Επίσης ενεργά έρευνα και χτίζουμε τέτοια υθηλής προστιθέμενης αξίας προγράμματα PCB όπως HDI, γρήγορη στροφή, έλεγχος σύνθετης αντίστασης, ο βαριοί χαλκός και backplane επιβιβάζονται κ.λπ. Αυτό έχει κάνει τα προϊόντα PCB μας να παραγάγουν μια αποτελεσματική επέκταση και μια συμπλήρωση, καθώς επίσης και το σχηματισμό της ενσωματωμένης γραμμής προϊόντων που κυμαίνεται από το χαμηλό σημείο ως το υψηλό σημείο.



Το PCBs μας χρησιμοποιείται για ποικίλη δικτύωση σκοπών, συμπεριλαμβανομένου, αλλά δεν περιορίζεται, υπολογιστών, την ασφάλεια και την επιτήρηση, την παροχή ηλεκτρικού ρεύματος, τις τηλεπικοινωνίες, την αυτοκίνητη ηλεκτρονική, τις ιατρικά συσκευές και τα όργανα, τη εθνική ασφάλεια και το βιομηχανικό εξοπλισμό κ.λπ.



Μπορούμε να παρέχουμε σε σας τα πρωτότυπα, τις μικρά batch και τα PCB μαζικής παραγωγής. Οποιεσδήποτε ερωτήσεις, παρακαλώ αισθάνονται ελεύθερες να μας έρθουν σε επαφή με.

Ευχαριστίες για την ανάγνωσή σας.



Χαρακτηριστική αξία trf-45

Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία
Υλικό / / RF-45
Διηλεκτρική σταθερά @ 10GHz ΕΠΙ-TM-650 το 2.5.5.5 .1 (μ) / 4.5
Παράγοντας @ 10GHz διασκεδασμού ΕΠΙ-TM-650 το 2.5.5.5 .1 (μ) / 0,0035
Απορρόφηση υγρασίας ΕΠΙ-TM-650 2.6.2.1 % ≤0.06
Κάμψης δύναμη (κατά μήκος) ΕΠΙ-TM-650.2.4.4 λίβρες/μέσα (N/mm2) 17000 (177)
Κάμψης δύναμη (εγκάρσια) ΕΠΙ-TM-650 2.4.4 λίβρες/μέσα (N/mm2) 15000 (103)
Δύναμη φλούδας ΕΠΙ-TM-650 2.4.8 (θερμική πίεση) λίβρες/μέσα (N/mm) >8 (>1.4)
Θερμική αγωγιμότητα ASTM Φ 433 W/m/K 0,43
Ειδική αντίσταση όγκου ΕΠΙ-TM-650 2.5.17.1 Mohm/cm 8.0 X 107
Ειδική αντίσταση επιφάνειας ΕΠΙ-TM-650.2.5.17.1 Mohm 3.0 X 107
CTE (X) ASTM Δ 3386 (TMA) ppm/℃ 9
CTE (ω) ASTM Δ 3386 (TMA) ppm/℃ 9
CTE (ζ) ASTM Δ 3386 (TMA) ppm/℃ 40



Χαρακτηριστικές εφαρμογές

Δορυφορικό ραδιόφωνο

RFID

Κεραία ΠΣΤ



Η ικανότητα PCB μας (trf-45)

Υλικό PCB: Κεραμικό γεμισμένο PTFE
Προσδιορισμός: Trf-45
Διηλεκτρική σταθερά: 4.5
Παράγοντας διασκεδασμού 0,0035 10GHz
Αρίθμηση στρώματος: Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ….



Trf-45 κεραμικό γεμισμένο PTFE Taconic PCB υψηλής συχνότητας για την κεραία ΠΣΤ 2
