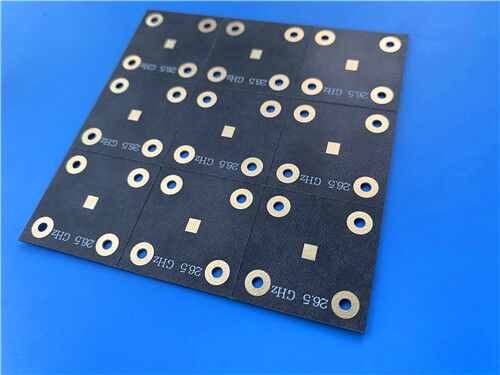

2-Layer Taconic TLX-6 PCB 0.2mm Immersion Gold Κεραία PCB

Αυτό το 2 στρώματα άκαμπτο Taconic TLX-6 PCB είναι μια υψηλής αξιοπιστίας υψηλής συχνότητας πλακέτα κυκλωμάτων προσαρμοσμένη για εφαρμογές κεραίας μαζικής παραγωγής, μικροκυμάτων και συστημάτων RF.Κατασκευασμένο με αυθεντικό υποστρώμα ενισχυμένο με γυάλινη ίνα PTFE Taconic TLX-6Το PCB αυτό διαθέτει εξαιρετική μηχανική αντοχή και σταθερή ηλεκτρική απόδοση σε σκληρά εργασιακά σενάρια, καθιστώντας το ιδανικό για εξοπλισμό ραδιοσυχνοτήτων σε ακραίο περιβάλλον.2mm συνολικό πάχος και 1oz εξωτερική επένδυση χαλκού, υιοθετεί επιφανειακό φινίρισμα κατά βύθιση χρυσού για να προσφέρει αξιόπιστη συγκολλητικότητα, ανώτερη ικανότητα αντι-διάβρωσης και μακροχρόνια σταθερότητα σήματος.Η πλακέτα υποστηρίζει 5/7 mil λεπτή γραμμή ίχνη / διάστημα κατασκευή και 0.3mm ακρίβεια μικροτρύπα γεώτρηση με μη τυφλή μέσω της δομής. Διαθέτει λευκή μεταξοειδής σελίδα στο επάνω στρώμα και γυμνή έκθεση χαλκού και στις δύο πλευρές χωρίς επικάλυψη με μάσκα συγκόλλησης.

Προδιαγραφές PCB

Δομή συσσωρευτών PCB

Αυτή η συμμετρική ακαμψία 2 στρωμάτων διαθέτει έναν εξαιρετικά λεπτό πυρήνα διηλεκτρικού πυρήνα από υαλοπλαστική PTFE.Η ενσωματωμένη ενίσχυση από ίνες γυαλιού βελτιώνει σημαντικά τη δομική ακαμψία και τη σταθερότητα των διαστάσεωνΗ τυποποιημένη συμμετρική δομή στρώσης εξασφαλίζει ομοιόμορφη απόδοση ηλεκτρικής μετάδοσης,να ανταποκρίνονται τέλεια στις δομικές και επιδόσεις των μικροκυμάτων χαμηλού στρώματος και των πλατφορμών PCB κεραίας.

Στατιστικές PCB

Αυτό το TLX-6 υψηλής συχνότητας κεραία PCB υιοθετεί μια εκλεπτυσμένη διάταξη στοιχείων και επιστημονική μέσω του συστήματος διανομής.προσαρμόζεται στις απαιτήσεις της μικροσκοπικής μικροσκοπικής συναρμολόγησης RF, εξασφαλίζοντας ακριβή μετάδοση σήματος με χαμηλή απώλεια για διάφορες λειτουργικές μονάδες μικροκυμάτων και σύνθετα κυκλώματα επικοινωνίας.

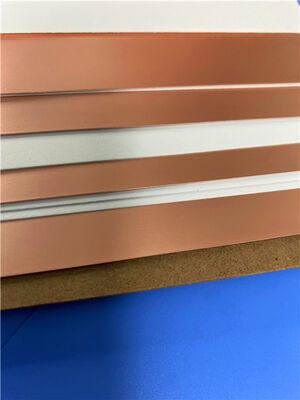

TLX-6 Σύνοψη υποστρώματος υψηλής συχνότητας

Η Taconic TLX-6 είναι ένα επαγγελματικό στρωμένο υαλοπλαστικό από PTFE που έχει σχεδιαστεί για εφαρμογές υψηλού όγκου κεραίας και μικροκυμάτων RF.Με προσαρμόσιμο πάχος υποστρώματος και ποικίλες επιλογές επένδυσης χαλκού, αυτό το ευέλικτο υλικό είναι ειδικά βελτιστοποιημένο για χαμηλό στρώμαΜικροκύματα PCBΗ μοναδική δομή του, ενισχυμένη με γυαλί ίνες, παρέχει εξαιρετική μηχανική ενίσχυση, επιτρέποντας ισχυρή αντοχή σε ακραίες συνθήκες εργασίας, συμπεριλαμβανομένων των δονήσεων εκτόξευσης.έκθεση στον κινητήρα σε υψηλές θερμοκρασίεςΜε την ανώτερη περιβαλλοντική ανοχή και τις σταθερές φυσικές και ηλεκτρικές ιδιότητες, το TLX-6 είναι ένα οικονομικά αποδοτικόΥπόστρωμα υψηλής αξιοπιστίας για ηλεκτρονικές συσκευές υψηλής συχνότητας με μακρά διάρκεια ζωής.

Πλεονεκτήματα του υλικού πυρήνα TLX-6

Το υποστρώμα Taconic TLX-6 συνδυάζει εξαιρετική ηλεκτρική σταθερότητα, μηχανική αντοχή και προσαρμοστικότητα στο περιβάλλον.Παροχή σταθερής υψηλής συχνότητας με χαμηλές απώλειες για εμπορική επικοινωνίαΤα βασικά πλεονεκτήματα του υποστηρίζουν τη μακροχρόνια σταθερή λειτουργία σε περίπλοκα περιβάλλοντα εφαρμογής:

Εξαιρετικές επιδόσεις PIM: επιδόσεις παθητικής διαμόρφωσης χαμηλότερες από -160 dBc, με αποτέλεσμα την αποτελεσματική εξάλειψη παρεμβολών σήματος και τη διασφάλιση καθαρής, σταθερής μετάδοσης σήματος υψηλής συχνότητας

Υψηλότερη Μηχανική και Θερμική Αντίσταση: Η δομή ενισχυμένη με υαλοειδή βελτιώνει την αντοχή και τη θερμική σταθερότητα, αποτρέποντας τη διαρθρωτική παραμόρφωση υπό δονήσεις και κύκλο υψηλών θερμοκρασιών

Ακριβής και σταθερή Dk: Σφιχτά ελεγχόμενη διηλεκτρική σταθερά με αμελητέα μετατόπιση παραμέτρων, διατηρώντας σταθερή ηλεκτρική απόδοση σε μακροχρόνια λειτουργία

Υψηλή σταθερότητα των διαστάσεων: Διατηρεί ακριβές μέγεθος και επίπεδη φύλλα κάτω από ακραίες αλλαγές θερμοκρασίας και μηχανική πίεση

Υπερ-χαμηλή απορρόφηση υγρασίας: Ελαχιστοποιεί την επίδραση της υγρασίας στις διηλεκτρικές ιδιότητες, ενισχύοντας την προσαρμοστικότητα του περιβάλλοντος για εξωτερικές και θαλάσσιες εφαρμογές

Χαμηλή διηλεκτρική απώλεια: Η χαμηλή τιμή DF μειώνει την εξασθένιση του σήματος υψηλής συχνότητας, μεγιστοποιώντας την ακεραιότητα του σήματος για τα συστήματα μετάδοσης μικροκυμάτων

UL 94 V0 Βαθμός ανθεκτικότητας στη φλόγα: πληροί τα διεθνή πρότυπα βιομηχανικής ασφάλειας, εξασφαλίζοντας την ασφαλή λειτουργία των ηλεκτρονικών εξοπλισμών

Προσαρμοστικότητα διάταξης μικροκυμάτων χαμηλού στρώματος: φόρμουλα βελτιστοποιημένη ειδικά για κατασκευή κυκλωμάτων RF και μικροκυμάτων χαμηλού στρώματος, εξισορρόπηση της απόδοσης και της οικονομικής αποτελεσματικότητας

Τυπικά σενάρια εφαρμογής

Επωφελούνται από ακριβείς διηλεκτρικές επιδόσεις, αξιόπιστη μηχανική δομή και ισχυρή περιβαλλοντική αντοχή,Τα PCB υψηλής συχνότητας Taconic TLX-6 χρησιμοποιούνται ευρέως στις βιομηχανίες μικροκυμάτων και ραδιοσυχνοτήτων, που καλύπτουν εξοπλισμό εμπορικής επικοινωνίας, βιομηχανικών δοκιμών και ακριβούς ανίχνευσης:

• Συστήματα ανίχνευσης και ανίχνευσης με ραντάρ ακριβείας
• Εξοπλισμός σταθμού βάσης κινητής επικοινωνίας 5G/4G
• Μηχανές δοκιμής μικροκυμάτων και εξοπλισμός μέτρησης
• Συσκευές μεταφοράς και επεξεργασίας σήματος μικροκυμάτων
• Κεντρικά συστατικά ραδιοσυχνοτήτων: ζεύγη, διαχωριστικά, συνδυαστικά, ενισχυτές ισχύος και διάφορες μονάδες κερατοειδών υψηλής συχνότητας

Διασφάλιση ποιότητας και παγκόσμια εξυπηρέτηση

Όλα τα υψηλής συχνότητας PCB της Taconic TLX-6 κατασκευάζονται αυστηρά σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2.κάθε πλάκα παρέχει ακριβή διαμετρική ανοχή και σταθερή ηλεκτρική επαναληψιμότηταΚάθε τελικό PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή πριν από την αποστολή για την εξάλειψη λειτουργικών ελαττωμάτων και την εξασφάλιση ομοιόμορφης ποιότητας παρτίδας.Παρέχουμε παγκόσμια εφοδιαστική και επαγγελματική τεχνική υποστήριξη, προσφέροντας αξιόπιστες λύσεις PCB υψηλής συχνότητας για σχέδια επικοινωνίας, ανίχνευσης και βιομηχανικών μικροκυμάτων σε όλο τον κόσμο.
