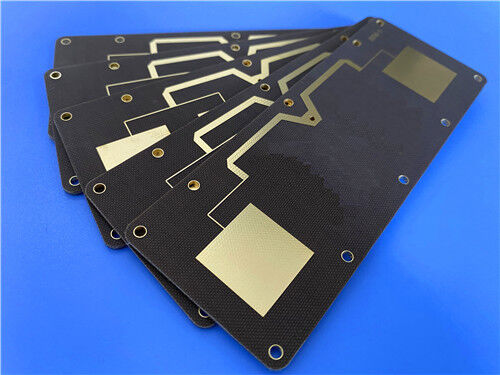

Το 2-στρωτό Taconic TLX-8 άκαμπτο RF PCB είναι μια υψηλής αξιοπιστίας πλακέτα κυκλωμάτων κατασκευασμένη από πλαστικό υαλοπλαστικό PTFE,ειδικά σχεδιασμένα για συστήματα κερατοειδών μεγάλου όγκου και γενικές εφαρμογές ραδιοκυμάτων μικροκυμάτωνΧρησιμοποιώντας Taconic TLX-8 πυρήνα υπόστρωμα και πρότυπο 1oz εξωτερικά στρώματα χαλκού, αυτό το λεπτό 0,85mmΠυρηνικές συσκευέςυιοθετεί υψηλής ποιότητας επιφάνειας Pure Gold και πληροί πλήρως τις απαιτήσεις ποιότητας IPC-Class-2. Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την παράδοση, παρέχοντας εξαιρετικά χαμηλή διαλεκτική απώλεια,σφιχτά ελεγχόμενη διηλεκτρική σταθερή, εξαιρετικές επιδόσεις PIM και εξαιρετική αντοχή σε σκληρά περιβάλλοντα.
Τι είναι το Taconic TLX-8; Προηγμένη εισαγωγή υποστρώματος
Η Taconic TLX-8 είναι ένα laminate υαλοπλαστικής PTFE υψηλής ποιότητας που χρησιμοποιείται ευρέως ως υπόστρωμα κεραίας μεγάλου όγκου για ένα ευρύ φάσμα εφαρμογών ραδιοσυχνοτήτων και μικροκυμάτων.Με ευέλικτες επιλογές προσαρμοσμένου πάχους και διάφορες επιλογές επένδυσης χαλκού, αυτό το υλικό υψηλής συχνότητας είναι εξαιρετικά βελτιστοποιημένο για μικροκυμάτων PCB με χαμηλό αριθμό στρωμάτων.καθιστώντας την ιδανική λύση υποστρώματος για ηλεκτρονικά σύνολα που λειτουργούν σε ακραίες συνθήκες εργασίας.
Το υπόστρωμα Taconic TLX-8 παρέχει εξαιρετικές αντιρριπτικές επιδόσεις σε συνθήκες λειτουργίας υψηλών δονήσεων, αξιόπιστη αντοχή στη θερμότητα για τις μονάδες που τοποθετούνται στον κινητήρα,ανοχή ακτινοβολίας για συσκευές διαστημικής ποιότητας, εξαιρετική αντοχή στο θαλάσσιο νερό για τις κεραίες των ναυτικών πλοίων και σταθερή θερμική σταθερότητα για τα υποστρώματα του ψηλομέτρου πτήσης.Τα Taconic TLX-8 PCB διατηρούν σταθερές επιδόσεις κυκλώματος ραδιοσυχνοτήτων σε αεροδιαστημικό χώρο, θαλάσσια, αυτοκινητοβιομηχανικά και βιομηχανικά συστήματα μικροκυμάτων.
Κεντρικά οφέλη του Taconic TLX-8 PCB
Το υλικό Taconic TLX-8 υψηλής συχνότητας PCB συνδυάζει ανώτερα ηλεκτρικά χαρακτηριστικά, σταθερές μηχανικές ιδιότητες και αξιόπιστες βαθμίδες ασφάλειας, παρέχοντας ολοκληρωμένα τεχνικά πλεονεκτήματα:
Υψηλότερη απόδοση PIM: Επιτυγχάνει απόδοση παθητικής διαμόρφωσης κάτω από -160 dBc, εξασφαλίζοντας εξαιρετικά καθαρή ποιότητα σήματος για ευαίσθητες κεραίες και συστήματα επικοινωνίας
Συνεπείς ηλεκτρικές ιδιότητες: Χαρακτηριστικά χαμηλής, αυστηρά ελεγχόμενης διηλεκτρικής σταθεράς (Dk) και εξαιρετικά χαμηλού συντελεστή διάσπασης (Df),ελαχιστοποίηση της εξασθένισης του σήματος υψηλής συχνότητας και διατήρηση σταθερής απόδοσης μετάδοσης.
Βελτιωμένη μηχανική και θερμική σταθερότητα: προσφέρει εξαιρετική σταθερότητα διαστάσεων και ισορροπημένη θερμική επεκτάσιμη συμπεριφορά για την πρόληψη της δομικής παραμόρφωσης κατά τη διάρκεια θερμικού κύκλου και μηχανικής πίεσης
Ελάχιστη απορρόφηση υγρασίας: Το εξαιρετικά χαμηλό ποσοστό απορρόφησης νερού αποτρέπει την απόκλιση των ηλεκτρικών παραμέτρων σε περιβάλλοντα υψηλής υγρασίας
Υψηλή επιβράδυνση φλόγας: συμμορφώνεται με τα πρότυπα ασφάλειας UL 94 V0, εξασφαλίζοντας την ασφαλή λειτουργία των ηλεκτρονικών εξοπλισμού υψηλής συχνότητας σε βιομηχανικά περιβάλλοντα
Βελτιωμένη απόδοση κόστους: ειδικά σχεδιασμένη για σχεδιασμό PCB μικροκυμάτων χαμηλού στρώματος, εξισορρόπηση υψηλής απόδοσης ραδιοσυχνοτήτων με οικονομικά αποδοτική μαζική κατασκευή
Ιδιότητες του Taconic TLX-8
| Τυπικές τιμές TLX-8 |
| Ιδιοκτησία |
Μέθοδος δοκιμής |
Μονάδα |
Αξία |
Μονάδα |
Αξία |
| DK @10 GHz |
IPC-650 2.5.5.3 |
|
2.55 |
|
2.55 |
| Df @1,9 GHz |
IPC-650 2.5.5.5.1 |
|
0.0012 |
|
0.0012 |
| Df @10 GHz |
IPC-650 2.5.5.5.1 |
|
0.0017 |
|
0.0017 |
| Ηλεκτρική διάσπαση |
IPC-650 2.5.6 |
kV |
> 45 |
kV |
> 45 |
| Απορρόφηση υγρασίας |
IPC-650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Δυνατότητα κάμψης (MD) |
ΑΣTM D 709 |
σπι |
28,900 |
Α/χμ2 |
|
| Δυνατότητα κάμψης (CD) |
ΑΣTM D 709 |
σπι |
20,600 |
Α/χμ2 |
|
| Δυνατότητα τράβηξης (MD) |
ΑΣTM D 902 |
σπι |
35,600 |
Α/χμ2 |
|
| Δυνατότητα τράβηξης (CD) |
ΑΣTM D 902 |
σπι |
27,500 |
Α/χμ2 |
|
| Επεκτάσεις κατά το διάλειμμα (MD) |
ΑΣTM D 902 |
% |
3.94 |
% |
3.94 |
| Αμήκρυνση στο Break (CD) |
ΑΣTM D 902 |
% |
3.92 |
% |
3.92 |
| Το μοντέλο του Γιάνγκ. |
ΑΣTM D 902 |
kpsi |
980 |
Α/χμ2 |
|
| Το μοντέλο του Γιάνγκ (CD) |
ΑΣTM D 902 |
kpsi |
1,200 |
Α/χμ2 |
|
| Το μοντέλο του Γιάνγκ. |
ΑΣTM D 3039 |
kpsi |
1,630 |
Α/χμ2 |
|
| Αναλογία Poisson |
ΑΣTM D 3039 |
|
0.135 |
Α/χμ |
|
| Δυνατότητα απολέπισης ((1 oz.ed) |
IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) |
Ιβ/γραμμική ίντσα |
15 |
Α/χμ |
|
| Δυνατότητα αποτρίχωσης ((1 oz.RTF) |
IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) |
Ιβ/γραμμική ίντσα |
17 |
Α/χμ |
|
| Δυνατότητα απολέπισης ((1⁄2 oz.ed) |
IPC-650 2.4.8.3 ((Αυξημένη θερμοκρασία.) |
Ιβ/γραμμική ίντσα |
14 |
Α/χμ |
|
| Δυνατότητα απολέπισης ((1⁄2 oz.ed) |
IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) |
Ιβ/γραμμική ίντσα |
11 |
Α/χμ |
|
| Δυνατότητα αποτρίχωσης ((1 ουγγ. τυλιγμένα) |
IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) |
Ιβ/γραμμική ίντσα |
13 |
Α/χμ |
2.1 |
| Θερμική αγωγιμότητα |
Αρμόδια για την κατασκευή των ειδών αυτών: |
W/M*K |
0.19 |
W/M*K |
0.19 |
| Διαμετρική σταθερότητα (MD) |
IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Μετά το ψητό.) |
χιλιοστά. |
0.06 |
mm/M |
|
| Διαμετρική Σταθερότητα (CD) |
IPC-650 2.4.39 δευτερόλεπτα.5.4 ((Μετά το ψήσιμο.) |
χιλιοστά. |
0.08 |
mm/M |
|
| Διαμετρική σταθερότητα (MD) |
IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) |
χιλιοστά. |
0.09 |
mm/M |
|
| Διαμετρική Σταθερότητα (CD) |
IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) |
χιλιοστά. |
0.1 |
mm/M |
|
| Αντίσταση επιφάνειας |
IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.) |
Μωμ. |
6.605 x 108 |
Μωμ. |
6.605 x 108 |
| Αντίσταση επιφάνειας |
IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.) |
Μωμ. |
3.550 x 106 |
Μωμ. |
3.550 x 106 |
| Αντίσταση όγκου |
IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.) |
Mohm/cm |
1.110 x 1010 |
Mohm/cm |
1.110 x 1010 |
| Αντίσταση όγκου |
IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.) |
Mohm/cm |
1.046 x 1010 |
Mohm/cm |
1.046 x 1010 |
| ΚΤΕ ((άξονας Χ)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
21 |
ppm/°C |
21 |
| Διάταξη CTE (άξονας Y) 25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
23 |
ppm/°C |
23 |
| Ο άξονας CTE(Z) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
215 |
ppm/°C |
215 |
| Πληθυσμός ((Ειδική βαρύτητα) |
ΑΣTM D 792 |
g/cm3 |
2.25 |
g/cm3 |
2.25 |
| Τd(2% απώλεια βάρους) |
IPC-650 2.4.24.6 ((TGA) |
°C |
535 |
°C |
|
| Τd(5% απώλεια βάρους) |
IPC-650 2.4.24.6 ((TGA) |
°C |
553 |
°C |
|
| Αξιολόγηση εύφλεκτης ικανότητας |
UL-94 |
|
V-0 |
|
V-0 |
Βασικές προδιαγραφές κατασκευής PCB
| Παράμετρος |
Ειδική προδιαγραφή |
| Βασικό υλικό |
Τακονικό λαμινέτα υψηλής συχνότητας από υαλοπλαστική PTFE TLX-8 |
| Αριθμός στρωμάτων |
2 στρώσεις (διπλής όψης άκαμπτη δομή PCB) |
| Διάμετροι του πίνακα |
76.4 mm × 98,6 mm με ανοχή διαστάσεων ±0,15 mm (1 κομμάτι) |
| Ελάχιστο ίχνος/χώρος |
5/7 mils ελάχιστο ίχνος και χώρος |
| Ελάχιστο μέγεθος τρύπας |
00,3 mm ελάχιστο μέγεθος τρύπας |
| Μέσω σχεδιασμού |
Δομή με μόνο τρύπα χωρίς τυφλούς διαδρόμους |
| Δάχος τελικής σανίδας |
0.85mm |
| Τελειωμένο βάρος χαλκού |
1 ουγκιά (1,4 ml) εξωτερικό βάρος χαλκού |
| Μέσα από πάχος επικάλυψης |
20 μm μέσω πάχους επικάλυψης, παρέχοντας ανθεκτική αγωγιμότητα και μακροπρόθεσμη αξιοπιστία συγκόλλησης |
| Τελεία επιφάνειας |
Καθαρό χρυσό επιφάνεια, παρέχοντας ανώτερη αντοχή στη διάβρωση, εξαιρετική συγκόλληση και σταθερή υψηλής συχνότητας απόδοση |
| Σιδερένιο |
Λευκό επίδειγμα μεταξής από την κορυφή χωρίς επίδειγμα μεταξής από το κάτω μέρος για σαφή επισήμανση των εξαρτημάτων και εύκολη ταυτοποίηση της συναρμολόγησης |
| Μάσκα συγκόλλησης |
Χωρίς μάσκα συγκόλλησης από πάνω και από κάτω, μεγιστοποιώντας την απώλεια θερμότητας και διατηρώντας την αρχική ηλεκτρική απόδοση υψηλής συχνότητας |
| Πρότυπο δοκιμής ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Δύο στρώσεις τακονικής δομής στοιβάσεως PCB TLX-8
Αυτό το 2 στρώσεις άκαμπτο PCB στοιβάζεται διαθέτει γνήσιο Taconic TLX-8 PTFE ινώδους γυαλιού πυρήνα υπόστρωμα σε συνδυασμό με υψηλής καθαρότητας στρώματα χαλκού.Αυτό το τυποποιημένο χαμηλής απώλειας στοιβάζοντας-up παρέχει αυστηρά ελεγχόμενες διηλεκτρικές παραμέτρους, εξαιρετική μηχανική αντοχή και εξαιρετική περιβαλλοντική ανοχή, που ταιριάζει τέλεια με τις απαιτήσεις σχεδιασμού μικροκυμάτων χαμηλού αριθμού στρωμάτων και υψηλής συχνότητας RF.
| Ακολουθία στρώματος |
Προδιαγραφή υλικού |
Δάχος |
Κεντρική λειτουργία |
| Εξωτερικό στρώμα 1 (πάνω) |
Φύλλα από χαλκό |
35 μm |
Πρωτογενής μετάδοση σήματος και στρώμα συγκόλλησης SMT για κυκλώματα ραδιοσυχνοτήτων υψηλής συχνότητας |
| Δείκτης πυρήνα με διηλεκτρικό στρώμα |
Τεμαχισμένο υαλοπλαστικό από PTFE, Taconic TLX-8 |
0.762 χιλιοστόμετρο (30 χιλιοστόμετρο) |
Διάστρωμα διηλεκτρικής απομόνωσης χαμηλής απώλειας με σταθερά χαρακτηριστικά Dk/Df και εξαιρετική περιβαλλοντική αντοχή για εφαρμογές μικροκυμάτων |
| Εξωτερικό στρώμα 2 (κάτω) |
Φύλλα από χαλκό |
35 μm |
Δευτερογενές αγωγό στρώμα για την εξισορρόπηση της δομικής σταθερότητας και της συνολικής απόδοσης του κυκλώματος |
Στατιστικές PCB
| Παράμετρος |
Ειδική αξία |
| Συστατικά |
30 |
| Συνολικά Pads |
41 |
| Μέσα από τρύπες |
25 |
| Πάνω SMT Pads |
16 |
| Πιο κάτω SMT Pads |
0 |
| Διάδρομοι |
27 |
| Δίκτυα |
2 |
Αποδεκτό μορφότυπο έργου ζωγραφικής:Υποστηρίζουμε τα τυποποιημένα αρχεία Gerber RS-274-X για την κατασκευή προσαρμοσμένων PCB, επιτρέποντας ακριβή κατασκευή και αποτελεσματική τεχνική συνεργασία με τους παγκόσμιους πελάτες.
Πρότυπο ποιότητας:Όλα τα PCB κατασκευάζονται και ελέγχονται σύμφωνα με τα βιομηχανικά πρότυπα IPC-Class-2, εξασφαλίζοντας συνεπή ποιότητα παρτίδας και μακροπρόθεσμη αξιοπιστία λειτουργίας.
Παγκόσμια Υπηρεσία:Παρέχουμε παγκόσμια εξατομικευμένη προσφορά PCB, επαγγελματική τεχνική συμβουλευτική και παγκόσμιες υπηρεσίες αποστολής για όλα τα έργα προσαρμογής.
Τυπικά σενάρια εφαρμογής
Συστήματα ραντάρ: Λύσεις υποστρώματος υψηλής σταθερότητας για βιομηχανική ανίχνευση και αεροδιαστημικό ραντάρ
Κινητές επικοινωνίες: Πίνακες κυκλωμάτων υψηλής αξιοπιστίας για κυτταρικούς σταθμούς βάσης και κινητές συσκευές μετάδοσης σήματος
Εξοπλισμός δοκιμής μικροκυμάτων: Υποστρώματα PCB ακριβείας για εργαλεία δοκιμής, μέτρησης και βαθμονόμησης μικροκυμάτων στο εργαστήριο
Συσκευές μετάδοσης μικροκυμάτων: Πίνακες κυκλωμάτων χαμηλής απώλειας που προορίζονται για συστήματα μετάδοσης σήματος μικροκυμάτων και συνδέσμων επικοινωνίας
Ραδιοσυχνοποιητικά παθητικά και ενεργά εξαρτήματα: Προσαρμοσμένα PCB για συνδετήρες ραδιοσυχνοτήτων, διαχωριστές, συνδυαστές, ενισχυτές ισχύος και συγκροτήματα κερατών υψηλής συχνότητας
Συμπερασματικά, αυτό το 2 στρώματα Taconic TLX-8 άκαμπτο PCB χρησιμοποιεί υψηλής απόδοσης υποστρώμα PTFE από ίνες γυαλιού για να παρέχει εξαιρετικά χαμηλές απώλειες Df, αυστηρά ελεγχόμενες τιμές Df, εξαιρετική σταθερότητα PIM,και ισχυρή προσαρμοστικότητα στο περιβάλλονΩς οικονομικά αποδοτική και εξαιρετικά αξιόπιστη λύση για σχεδιασμούς μικροκυμάτων χαμηλού στρώματος, αυτό το PCB υψηλής συχνότητας εφαρμόζεται ευρέως σε συστήματα ραντάρ, υποδομές κινητής επικοινωνίας,και εξοπλισμός δοκιμών μικροκυμάτων ακριβείας.
