Taconic PCB μικροκυμάτων PCB DK 4,4 PTFE υψηλής συχνότητας 6.0mm F4B

6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB
6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB 6.0mm F4B High Frequency Taconic PCB DK 4.4 PTFE Microwave PCB

Μεγάλες Εικόνας :  Taconic PCB μικροκυμάτων PCB DK 4,4 PTFE υψηλής συχνότητας 6.0mm F4B

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-170.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1PCS
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Ίνα - ντυμένο γυαλί PTFE Αρίθμηση στρώματος: 1 στρώμα, 2 στρώματα και πολυστρωματικός
Πάχος PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm), Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, κ.λπ.
Υψηλό φως:

Taconic PCB υψηλής συχνότητας

,

PCB μικροκυμάτων PTFE

,

Taconic PCB 6.0mm



μικρόκυμα PCB DK 4,4 PTFE υψηλής συχνότητας 6.0mm F4B μέγεθος PCB 50χιλ.Χ 50χιλ. με τον κασσίτερο βύθισης

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Αυτό το προϊόν (f4btm-1/2) αποτελείται από το ύφασμα ίνας υάλου, το κεραμικό υλικό πλήρωσης σκονών νανο-βαθμού και τη ρητίνη PTFE μέσω της επιστημονικής προετοιμασίας και της ακριβούς καταστολής διαδικασίας. Η επίδραση διασκεδασμού θερμότητας έχει βελτιωθεί κάπως, και ο συντελεστής θερμικής επέκτασης είναι μικρός. Η διηλεκτρική σταθερά κυμαίνεται 2,55 έως 10,2. Αυτό είναι επίσης ένας τύπος παχιού υλικού PCB τόσο πυκνά όπως 12mm. Εδώ είναι οι χαρακτηριστικές ιδιότητες του f4btm-1/2 ως εξής.



Χαρακτηριστικές ιδιότητες (f4btm-1/2)

Εμφάνιση Συμμορφώνεται με τους εθνικούς στρατιωτικούς τυποποιημένους κανονισμούς έντυπων των μικρόκυμα υλικών υποστρωμάτων κυκλωμάτων
Αριθμός μερών. F4btm-1/2 (255) F4btm-1/2 (265) F4btm-1/2 (285) F4btm-1/2 (294) F4btm-1/2 (300) F4btm-1/2 (320)
F4btm-1/2 (338) F4btm-1/2 (350) F4btm-1/2 (400) F4btm-1/2 (440) F4btm-1/2 (615) F4btm-1/2 (1020)
Μέγεθος φύλλων (χιλ.) 610 X 460 X.500 600 1220 X 914 1220 X 1000 1500 X 1000
Διηλεκτρικό πάχος (χιλ.) 0,254 ±0.025 0,508 ±0.05 0,762 ±0.05 0,787 ±0.05 1,016 ±0.05 1.27 ±0.05
1,524 ±0.05 2.0 ±0.075 3.0 ±0.09 4.0 ±0.1 5.0 ±0.1 6.0 ±0.12
9.0 ±0.18 10.0 ±0.18 12.0 ±0.2
Δύναμη αποφλοίωσης του φύλλου αλουμινίου χαλκού Κανονικό κράτος ≧18N/cm Η σταθερή θερμότητα και η υγρασία και 265℃ ±2℃ λειώνουν την ύλη συγκολλήσεως που αφρίζει για 20 δευτερόλεπτο, καμία απελασματοποίηση και δύναμη ≧15N/cm ξεφλουδίσματος
Θερμική πίεση Βύθιση κασσίτερου, 260℃ Χ χρόνοι 10 δευτερολέπτων ≧3, καμία απελασματοποίηση, καμία φυσαλίδα.
Χημικές ιδιότητες Σύμφωνα με τα χαρακτηριστικά υποστρωμάτων, η αναφορά στο τυπωμένο κύκλωμα επεξεργασίας μεθόδου διάβρωσης κυκλωμάτων χημικό, και η διηλεκτρική απόδοση του υλικού δεν αλλάζουν, το metalliczation τρυπών απαιτεί nanaphthalene την επεξεργασία ενεργοποίησης λύσης ή την επεξεργασία πλάσματος.
Φυσική και ηλεκτρική απόδοση Ιδιοκτησία Όρος δοκιμής Μονάδα Αξία
Πυκνότητα Κανονικός g/cm ³ 2.1-3.0
Απορρόφηση νερού Εμβύθιση στο αποσταγμένο νερό 20℃±2℃ για 24 ώρες % ≦0.05
Θερμοκρασία λειτουργίας Κιβώτιο υψηλής και χαμηλής θερμοκρασίας -50~+260
Συντελεστής της θερμικής αγωγιμότητας   W (μ·Κ) 0.6 - 0,9
Συντελεστής της θερμικής επέκτασης -55℃ ~288℃ (DK 2.55~3.0) ppm/℃ Χ 15
Υ 15
ζ 65
Συντελεστής της θερμικής επέκτασης -55℃ ~288℃ (DK 3.2~3.5) ppm/℃ Χ 15
Υ 15
ζ 55
Συντελεστής της θερμικής επέκτασης -55℃ ~288℃ (DK 4.0~10.2) ppm/℃ Χ 12
Υ 14
ζ 50
Παράγοντας διακένωσης Μάγειρας στο βραστό νερό για 2 ώρες % <0>
Ειδική αντίσταση επιφάνειας 500V συνεχές ρεύμα Κανονικό κράτος M.Ω ≧1 Χ 106
Σταθερές θερμότητα και υγρασία ≧1 Χ 105
Ειδική αντίσταση όγκου Κανονικό κράτος MΩ.cm ≧1 Χ 107
Σταθερές θερμότητα και υγρασία ≧1 Χ 106
Ηλεκτρική δύναμη αντίστασης επιφάνειας Κανονικό κράτος δ=1mm (Kv/mm) ≧1.2
Σταθερές θερμότητα και υγρασία ≧1.1
Διηλεκτρική σταθερά 10GHz εr 2.85 ±0.05 2.94 ±0.05 2.55 ±0.05
3.00 ±0.05 3.20 ±0.05 2.65 ±0.05
3.38 ±0.05 3.50 ±0.05
4.00 ±0.08 4.40 ±0.1
6.15 ±0.15 10.2 ±0.25
Συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς Διηλεκτρική σταθερά Αξία
2.55 2,65 -90
2.85 2,94 -85
3.0 3,2 -75
3.38 -65
3.5 4,0 4,4 -60
6.15 -55
10.2 -50
Παράγοντας διασκεδασμού 10 Ghz tgδ 2.55-3.0 ≦1.5 Χ 10-3
tgδ 3.0-3.5 ≦2.0 Χ 10-2
tgδ 4.0-10.2 ≦2.5 Χ 10-2
Φλόγα - αντίσταση καθυστερούντω UL94 Β-0

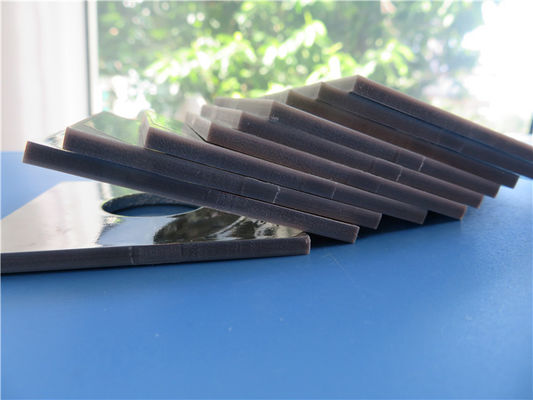

Taconic PCB μικροκυμάτων PCB DK 4,4 PTFE υψηλής συχνότητας 6.0mm F4B 0



Η ικανότητα PCB μας (f4btm-1/2)

Υλικό PCB: Ίνα - ντυμένο γυαλί PTFE
Κώδικας: Φ4btm-1/2(οικογενειακήσειρά)
Διηλεκτρική σταθερά: 2.55, 2.65, 2.85, 2.94, 3.0, 3.2, 3.38, 3.5, 4.0, 4.4, 6.15, 10.2
Αρίθμηση στρώματος: 1 στρώμα, 2 στρώματα και πολυστρωματικός
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Πάχος PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm), 60mil (1.524mm), 79mil (2.0mm), 118mil (3.0mm), 158mil (4.0mm), 197mil (5.0mm), 236mil (6.0mm), 354mil (9.0mm), 394mil (10.0mm), 472mil (12.0mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, κ.λπ.



Υλικά υψηλής συχνότητας

Είμαστε καθιερωμένος προμηθευτής και εξαγωγέας PCB υψηλής συχνότητας σε Shenzhen Κίνα, που χωρίζει την κυψελοειδή κεραία σταθμών βάσης, το δορυφόρο, τα παθητικά τμήματα υψηλής συχνότητας, microstrip το κύκλωμα γραμμών και γραμμών ζωνών, τον εξοπλισμό κυμάτων χιλιοστόμετρου, τα συστήματα ραντάρ, την ψηφιακή κεραία ραδιοσυχνότητας και άλλους τομείς παγκοσμίως για 18 έτη. Η υψηλή συχνότητά μας PCBs στηρίζεται κυρίως σε 3 υλικά εμπορικά σήματα υψηλής συχνότητας: Εταιρία, Taconic και Wangling Rogers. Σειρές διηλεκτρικής σταθεράς από 2,2 έως 10,6 κ.λπ. Αυτό το υλικό περιλαμβάνει (αλλά όχι όριο):

ROGERS RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, Κ.ΛΠ.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC κ.λπ.

Rogers TMM4, TMM10, κάπα 438 κ.λπ.

PTFE F4B DK2.2, DK2.65

TACONIC TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A Κ.ΛΠ.

AD450, AD600, TC350 Κ.ΛΠ.

Nelco N4000, N9350, N9240 κ.λπ.



Taconic PCB μικροκυμάτων PCB DK 4,4 PTFE υψηλής συχνότητας 6.0mm F4B 1
