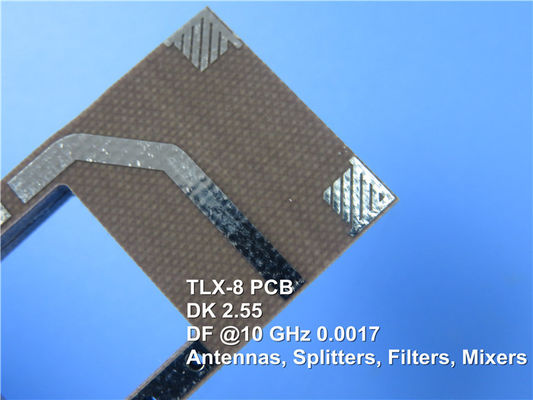

Taconic πίνακας PCB TLX RF

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-089.V1.0

Βασικό υλικό:

Φίμπεργκλας PTFE

Αριθμός στρωμάτων:

1 στρώμα, 2 στρώμα, 4 στρώμα.

Μοντέλο:

0.5mm, 0.8mm, 1.0mm, 1.5mm, 3.2mm

Μέγεθος PCB:

≤ 400 mm × 500 mm

Βάρος χαλκού:

0.5oz, 1oz, 2oz

Επιφανειακό φινίρισμα:

Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης.

Επισημαίνω:

Taconic πίνακας PCB TLX RF

Πίνακας PCB HASL RF

Περιγραφή προϊόντος

Γεια σας, όλοι.

Σήμερα, θα μιλήσουμε για το TLX υψηλής συχνότητας PCB.

Το TLX είναι μια σειρά από επικαλυμμένα υαλοπλαστικά PTFE που κυκλοφόρησε από την Taconic Company. Προσφέρει αξιοπιστία σε ένα ευρύ φάσμα εφαρμογών RF.Είναι κατάλληλο για PCB μικροκυμάτων με χαμηλό αριθμό στρωμάτων.

Ας δούμε πρώτα τα πλεονεκτήματα από τα οποία επωφελούμαστε.

1Διαμετρικά σταθερό:

Μπορεί να βιώσει υψηλό επίπεδο δονήσεων, όπως η εκτόξευση στο διάστημα.

2Εξαιρετικές θερμικές ιδιότητες:

Μπορεί να εκτεθεί σε υψηλές θερμοκρασίες, όπως η εργασία σε μονάδες κινητήρα.

3. χαμηλή και σταθερή διηλεκτρική σταθερά και αυστηρά ελεγχόμενη DK.

Διακυβεύεται μεταξύ 2,45 και 2,65 σε ανοχή +/- 0.04

4. Χαμηλή απορρόφηση υγρασίας

Υπόθεση σε εξαιρετικά σκληρά περιβάλλοντα, όπως η εργασία στη θάλασσα

5. βαθμός επιβράδυνσης φλόγας, UL 94 V0

6. Χαμηλή DF

Taconic πίνακας PCB TLX RF 0

Το TLX είναι ιδανικό υλικό για χρήση στην εφαρμογή του παρακάτω καταλόγου λόγω του ευρέος εύρους DK και του διαθέσιμου πάχους και επένδυσης χαλκού.

Οι τυπικές εφαρμογές είναι τα συστήματα ραντάρ,Αντενές, κινητές επικοινωνίες,εξοπλισμός δοκιμής κυμάτων,συσκευές μετάδοσης μικροκυμάτων,Μείγματα, διαχωριστικά, φίλτρα και συνδυαστικά κλπ.

Taconic πίνακας PCB TLX RF 1

Υπάρχουν TLX-0, TLX-9, TLX-8, TLX-7 και TLX-6 στην οικογένεια TLX. Συχνά χρησιμοποιείται σε μονοστρωτή πλακέτα, διπλή πλακέτα κλπ. Το φινίρισμα της επιφάνειας είναι κυρίως με γυμνό χαλκό, επίπεδο θερμού αέρα και χρυσό βύθισης..

Δυνατότητα PCB
Υλικό PCB:	Φύλλα γυαλιού PTFE
Οικογένεια TLX (διαλεκτρική σταθερά ±0,04)	TLX-0 (DK=2,45)
	TLX-9 (DK=2,50)
	TLX-8 (DK=2,55)
	TLX-7 (DK=2,60)
	TLX-6 (DK=2,65)
Αριθμός στρωμάτων:	1 στρώμα, 2 στρώμα, 4 στρώμα.
Βάρος χαλκού:	0.5oz, 1oz, 2oz
Μονάδα διαμόρφωσης:	0.5mm, 0.8mm, 1.0mm,
Μονάδα διαμόρφωσης:	1.5mm, 3.2mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Εκτέλεση επιφάνειας:	Χάλκινο χαλκό, HASL, ENIG, κασσίτερο βύθισης κλπ.

Taconic πίνακας PCB TLX RF 2

Το βασικό χρώμα των PCB υψηλής συχνότητας TLX είναι καφέ και μαύρο.

Ειδικευόμαστε στην παροχή πρωτότυπου, μικρών παρτίδων και μαζικής παραγωγής.

Αν έχετε οποιεσδήποτε απαιτήσεις για αυτό το είδος PCB, παρακαλώ, μη διστάσετε να επικοινωνήσετε μαζί μας.

Ευχαριστώ για την ανάγνωση.

Παράρτημα: Δελτίο δεδομένων του TLX-8

Τυπικές τιμές TLX-8
Ιδιοκτησία	Μέθοδος δοκιμής	Μονάδα	Αξία	Μονάδα	Αξία
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Ηλεκτρική διάσπαση	IPC-650 2.5.6	kV	> 45	kV	> 45
Απορρόφηση υγρασίας	IPC-650 2.6.2.1	%	0.02	%	0.02
Δυνατότητα κάμψης (MD)	ΑΣTM D 709	σπι	28,900	Α/χμ²
Δυνατότητα κάμψης (CD)	ΑΣTM D 709	σπι	20,600	Α/χμ²
Δυνατότητα τράβηξης (MD)	ΑΣTM D 902	σπι	35,600	Α/χμ²
Δυνατότητα τράβηξης (CD)	ΑΣTM D 902	σπι	27,500	Α/χμ²
Επεκτάσεις κατά το διάλειμμα (MD)	ΑΣTM D 902	%	3.94	%	3.94
Αμήκρυνση στο Break (CD)	ΑΣTM D 902	%	3.92	%	3.92
Το μοντέλο του Γιάνγκ.	ΑΣTM D 902	kpsi	980	Α/χμ²
Το μοντέλο του Γιάνγκ (CD)	ΑΣTM D 902	kpsi	1,200	Α/χμ²
Το μοντέλο του Γιάνγκ.	ΑΣTM D 3039	kpsi	1,630	Α/χμ²
Αναλογία Poisson	ΑΣTM D 3039		0.135	Α/χμ
Δυνατότητα απολέπισης ((1 oz.ed)	IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.)	Ιβ/γραμμική ίντσα	15	Α/χμ
Δυνατότητα αποτρίχωσης ((1 oz.RTF)	IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.)	Ιβ/γραμμική ίντσα	17	Α/χμ
Δυνατότητα απολέπισης ((1⁄2 oz.ed)	IPC-650 2.4.8.3 ((Αυξημένη θερμοκρασία.)	Ιβ/γραμμική ίντσα	14	Α/χμ
Δυνατότητα απολέπισης ((1⁄2 oz.ed)	IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.)	Ιβ/γραμμική ίντσα	11	Α/χμ
Δυνατότητα αποτρίχωσης ((1 ουγγ. τυλιγμένα)	IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.)	Ιβ/γραμμική ίντσα	13	Α/χμ	2.1
Θερμική αγωγιμότητα	Αρμόδια για την κατασκευή των ειδών αυτών:	W/M*K	0.19	W/M*K	0.19
Διαμετρική σταθερότητα (MD)	IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Μετά το ψητό.)	χιλιοστά.	0.06	mm/M
Διαμετρική Σταθερότητα (CD)	IPC-650 2.4.39 δευτερόλεπτα.5.4 ((Μετά το ψήσιμο.)	χιλιοστά.	0.08	mm/M
Διαμετρική σταθερότητα (MD)	IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.)	χιλιοστά.	0.09	mm/M
Διαμετρική Σταθερότητα (CD)	IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.)	χιλιοστά.	0.1	mm/M
Αντίσταση επιφάνειας	IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.)	Μωμ.	6.605 x 10⁸	Μωμ.	6.605 x 10⁸
Αντίσταση επιφάνειας	IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.)	Μωμ.	3.550 x 10⁶	Μωμ.	3.550 x 10⁶
Αντίσταση όγκου	IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Αντίσταση όγκου	IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.)	Mohm/cm	1.046 x 10¹⁰	Mohm/cm	1.046 x 10¹⁰
ΚΤΕ ((άξονας Χ)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
Διάταξη CTE (άξονας Y) 25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
Ο άξονας CTE(Z) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Πληθυσμός ((Ειδική βαρύτητα)	ΑΣTM D 792	g/cm³	2.25	g/cm³	2.25
Τd(2% απώλεια βάρους)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Τd(5% απώλεια βάρους)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Αξιολόγηση εύφλεκτης ικανότητας	UL-94		V-0		V-0

Taconic πίνακας PCB TLX RF 3
