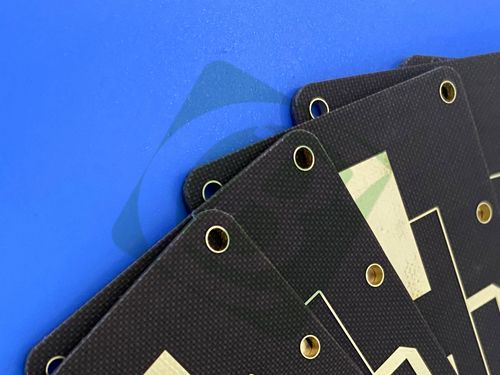

Τακονικό 31mil TLX-8 PCB 2 στρώσεων Βυθισμός Χρυσός

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Βασικό υλικό:

Taconic TLX-8

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

0,8 χιλιοστά

Μέγεθος PCB:

25mm x 71mm (1 τεμάχιο)±0,15mm

Μεταξιού:

Λευκό

Μάσκα συγκόλλησης:

Βάρος χάλκιου:

1 oz (1,4 mils) για τα εξωτερικά στρώματα

Φινίρισμα επιφάνειας:

χρυσός βύθισης

Επισημαίνω:

Χρυσός βύθισης με PCB Taconic TLX-8

Δύο στρώσεις PCB με εγγύηση

31mil Τακονικά PCB για ηλεκτρονικά

Περιγραφή προϊόντος

Τακονικό 31mil TLX-8 PCB 2 στρώσεων Βυθισμός Χρυσός

Αυτό το υψηλής αξιοπιστίας διπλάσιο PCB αξιοποιεί την Taconic TLX-8, ένα κορυφαίο στρώμα υαλοπλαστικής PTFE ειδικά σχεδιασμένο για ισχυρές λειτουργίες RF και μικροκυμάτων.Έχει σχεδιαστεί για να αντέχει σε σκληρές συνθήκες, από τις έντονες δονήσεις μέχρι την έκθεση σε ακτινοβολία και τις ακραίες διακυμάνσεις θερμοκρασίας., σταθερά διηλεκτρικά χαρακτηριστικά και ανώτερη σταθερότητα διαστάσεων, πλήρως σύμφωνα με τα κριτήρια ποιότητας IPC-Class-2.

Προδιαγραφές PCB

Παράμετρος	Λεπτομέρειες
Βασικό υλικό	Τακονικό TLX-8 (πλασματικό υαλοπλαστικό από PTFE)
Αριθμός στρωμάτων	Δύο στρώσεις άκαμπτων PCB
Διάμετροι του πίνακα	25 mm x 71 mm (1 κομμάτι) ± 0,15 mm
Ελάχιστο ίχνος/χώρος	4/6 ml
Ελάχιστο μέγεθος τρύπας	0.3mm
Μέσω τύπου	Χωρίς τυφλούς διαδρόμους (μόνο διαδρόμους διαδρόμου)
Δάχος τελικής σανίδας	0.8mm
Τελειωμένο βάρος χαλκού (εξωτερικά στρώματα)	1 ουγκιά (ισοδύναμο με 1,4 mils / 35 μm ανά στρώμα)
Μέσα από πάχος επικάλυψης	20 μm
Τελεία επιφάνειας	Χρυσή βύθιση - εξασφαλίζει αντοχή στη διάβρωση, αξιόπιστη συγκόλληση και μακροχρόνια ακεραιότητα επαφής
Σιδερένιο	Πάνω: Λευκό; Κάτω: Όχι
Μάσκα συγκόλλησης	Πάνω: Όχι. Κάτω: Όχι.
Διασφάλιση ποιότητας	100% Ηλεκτρική δοκιμή πριν από την αποστολή

Λεπτομέρειες συσσωρεύσεως PCB

Τύπος στρώματος	Υλικό/Περιγραφή	Δάχος
Τάξη χαλκού 1 (εξωτερική)	Διοχετικό χαλκό (τελειωμένο)	35 μm (1oz)
Διηλεκτρικός πυρήνας	Τακονικό TLX-8	0.787 mm (31 mils)
Διάταξη χαλκού 2 (εξωτερική)	Διοχετικό χαλκό (τελειωμένο)	35 μm (1oz)

Σύνοψη υλικού: Taconic TLX-8

Η Taconic TLX-8 είναι ένα ευέλικτο στρώμα από υαλοπλαστική PTFE που έχει σχεδιαστεί για εφαρμογές υψηλού όγκου κεραίας και μικροκυμάτων, όπου η αξιοπιστία σε ακραία περιβάλλοντα είναι κρίσιμη.Η σύνθεσή του εξισορροπεί τη μηχανική ενίσχυση (από υαλοπλαστική) με τις ιδιότητες χαμηλής απώλειας του PTFE, καθιστώντας το κατάλληλο για σχέδια χαμηλού αριθμού στρωμάτων που αντέχουν σε σκληρές συνθήκες - συμπεριλαμβανομένων των υψηλών δονήσεων (π.χ. εκτόξευση στο διάστημα), των ακραίων θερμοκρασιών (π.χ. μονάδες κινητήρα, υψομέτρους), της ακτινοβολίας (π.χ.διαστημικά συστήματα), και θαλάσσια έκθεση (π.χ. κεραίες πολεμικών πλοίων).προσφέρει ευελιξία για διάφορες ανάγκες σχεδιασμού ραδιοσυχνοτήτων/μικροκυμάτων, διατηρώντας παράλληλα αυστηρό έλεγχο των διηλεκτρικών ιδιοτήτων.

Βασικές ιδιότητες υλικού

Κατηγορία ακινήτου	Προδιαγραφές	Αξία	Πρότυπο δοκιμής
Ηλεκτρικές ιδιότητες	Διορθωτική μέθοδος	20,55 ± 0.04	IPC-650 2.5.5.3
	Παράγοντας διάσπασης (DF) @ 10 GHz	0.0018	IPC-650 2.5.5.5.1
	Αντίσταση επιφάνειας (υψηλή θερμοκρασία)	60,605 x 108 Mohm	IPC-650 2.5.17.1 Sec. 5.2.1
	Αντίσταση επιφάνειας (σύσταση υγρασίας)	3.550 x 106 Mohm	IPC-650 2.5.17.1 Sec. 5.2.1
	Αντίσταση όγκου (υψηλή θερμοκρασία)	1.110 x 1010 Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
	Αντίσταση όγκου (κατάσταση υγρασίας)	10,046 x 1010 Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
Ηλεκτρικές ιδιότητες	Ηλεκτρική διάσπαση	> 45 Kv	IPC-650 2.5.6
Διαμετρική σταθερότητα	MD μετά τη μαγειρική	00,06 mm/M (mils/in)	IPC-650 2.4.39 δευτερόλεπτο 5.4
	CD μετά το ψήσιμο	00,08 mm/M (mils/in)	IPC-650 2.4.39 δευτερόλεπτο 5.4
	MD Θερμικό στρες	00,09 mm/M (mils/in)	IPC-650 2.4.39 δευτερόλεπτο 5.5
	CD Θερμικό στρες	0.10 mm/M (mils/in)	IPC-650 2.4.39 δευτερόλεπτο 5.5
Θερμικές ιδιότητες	CTE (25-260 °C) - Άξονας Χ	21 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - Άξονας Y	23 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	CTE (25-260 °C) - Άξονας Z	215 ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	Θερμοκρασία αποσύνθεσης (Td) - 2% απώλεια βάρους	535 °C	IPC-650 2.4.24.6 (TGA)
	Θερμοκρασία αποσύνθεσης (Td) - 5% απώλεια βάρους	553 °C	IPC-650 2.4.24.6 (TGA)
Χημικές/φυσικές ιδιότητες	Απορρόφηση υγρασίας	0.02%	IPC-650 2.6.2.1
Χημικές/φυσικές ιδιότητες	Αξιολόγηση εύφλεκτης ικανότητας	UL 94 V-0	UL-94

Βασικά οφέλη

Εξαιρετικές επιδόσεις PIM: Μέτρα χαμηλότερες από -160 dBc*, κρίσιμες για την ελαχιστοποίηση των παρεμβολών σήματος σε συστήματα ραδιοκυμάτων/μικροκυμάτων (π.χ. ραντάρ, κινητές επικοινωνίες).
Αντοχή σε ακραίες συνθήκες: Αντιστέκεται σε υψηλές δονήσεις, ακραίες θερμοκρασίες, ακτινοβολία και θαλάσσια έκθεση - ιδανικό για εφαρμογές στο διάστημα, την αεροδιαστημική βιομηχανία και το ναυτικό.
Σταθερές ηλεκτρικές ιδιότητες: Η χαμηλή και αυστηρά ελεγχόμενη Dk (2.55 ± 0.04) και η χαμηλή DF (0.0018) εξασφαλίζουν τη σταθερή ακεραιότητα του σήματος σε ευρεία φάση συχνοτήτων.
Σταθερότητα διαστάσεων: Η ελάχιστη επέκταση/συρρίκνωση υπό θερμική πίεση ή ψήσιμο αποτρέπει την κάμψη του PCB, διατηρώντας την ευθυγράμμιση των συστατικών και την αξιοπιστία της σύνδεσης.
Χαμηλή απορρόφηση υγρασίας: η απορρόφηση 0,02% εξαλείφει την υποβάθμιση της απόδοσης που σχετίζεται με την υγρασία, ακόμη και σε υγρό περιβάλλον.
Μηχανική ανθεκτικότητα: Η ενίσχυση από γυαλί ίνες παρέχει αντοχή για σχέδια που απαιτούν δομική ανθεκτικότητα (π.χ. βρόγχοι PCB σε οχήματα εκτόξευσης).
Αξιολόγηση UL 94 V-0: Αυξάνει την ασφάλεια με την αντίσταση στην εξάπλωση της φλόγας, κατάλληλη για κρίσιμα συστήματα όπου η μείωση του κινδύνου πυρκαγιάς είναι βασική.

Τυπικές εφαρμογές

Το εν λόγω PCB είναι βελτιστοποιημένο για υψηλής αξιοπιστίας συστήματα RF/μικροκυμάτων, συμπεριλαμβανομένων:

Συστήματα ραντάρ
Εξοπλισμός κινητών επικοινωνιών
Εξοπλισμός δοκιμής μικροκυμάτων
Συσκευές μετάδοσης μικροκυμάτων
Συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών, συσσωρευτών και ενισχυτών
Άντενες (π.χ. διαστημικές, ναυτικές, αεροδιαστημικές)
