Λεπτομέρειες:
|
| Επισημαίνω: | Πλακέτα κυκλώματος υψηλής συχνότητας 2 επιπέδων,πλακέτα κυκλώματος PCB ENIG,πλακέτα PCB Duroid 5880 |
||
|---|---|---|---|

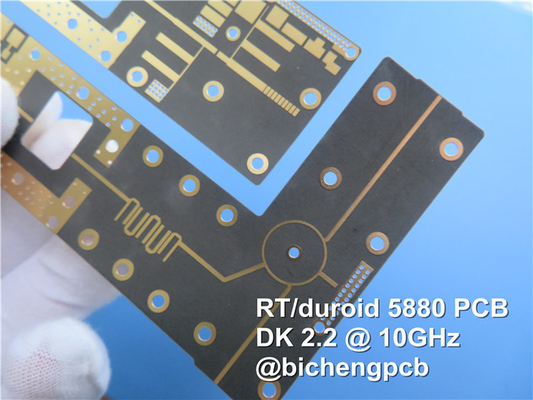

Όταν πρόκειται για μια πλακέτα τυπωμένου κυκλώματος (PCB), η επιλογή του σωστού υλικού, της στοίβαξης και των λεπτομερειών κατασκευής μπορεί να κάνει τη διαφορά.Σε αυτό το άρθρο, θα παρέχουμε μια επισκόπηση ενός συγκεκριμένου PCB που χρησιμοποιεί υλικό RT/duroid 5880 PTFE Random Glass Fiber και έχει άκαμπτη στοίβαξη 2 επιπέδων.
Το υλικό PCB είναι RT/duroid 5880. Αυτό το υλικό είναι γνωστό για την υψηλή απόδοση, τις χαμηλές απώλειες και τη σύνθεση χωρίς μόλυβδο, καθιστώντας το πιο φιλικό προς το περιβάλλον.Μπορεί να λειτουργήσει σε ένα εύρος θερμοκρασίας από -40℃ έως +85℃.
Η στοίβαξη για αυτό το άκαμπτο PCB 2 επιπέδων αποτελείται από ένα τελικό πάχος χαλκού 35um, ένα διηλεκτρικό πάχος RT/duroid 5880 31mil και ένα άλλο τελικό πάχος χαλκού 35um.Το πάχος της τελικής σανίδας είναι 0,9 mm και το τελικό βάρος χαλκού είναι 1 oz (1,4 mils) για όλα τα στρώματα.
Το πάχος της επιμετάλλωσης είναι 1 mil, και το φινίρισμα της επιφάνειας είναι Electroless Nickle Immersion Gold (ENIG).Δεν υπάρχει επάνω ή κάτω μεταξοτυπία ή μάσκα συγκόλλησης και δεν υπάρχουν μεταξοτυπίες στα μαξιλαράκια συγκόλλησης.
Όσον αφορά τις κατασκευαστικές λεπτομέρειες, το PCB έχει διάσταση 195mm x 182mm, με ανοχή +/- 0,15mm.Το ελάχιστο ίχνος/χώρος είναι 4/7 mils και το ελάχιστο μέγεθος οπής είναι 0,25 mm.Δεν υπάρχουν τυφλά ή θαμμένα vias και το PCB έχει υποβληθεί σε 100% ηλεκτρικές δοκιμές για να διασφαλιστεί η ποιότητά του.
Το PCB περιέχει 54 εξαρτήματα, 91 συνολικά μαξιλαράκια, 39 μαξιλαράκια με τρύπες και 52 κορυφαίες επιφάνειες SMT, με 43 vias και 12 δίχτυα.Αυτός ο σχεδιασμός χρησιμοποιεί έργα τέχνης PCBDOC και συμμορφώνεται με το πρότυπο IPC-Class-II.Η περιοχή εξυπηρέτησής μας είναι παγκοσμίως και αν έχετε οποιεσδήποτε τεχνικές ερωτήσεις σχετικά με αυτό το συγκεκριμένο PCB, μη διστάσετε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com.
Συμπερασματικά, η επιλογή των κατάλληλων υλικών και κατασκευαστικών λεπτομερειών για ένα PCB είναι ζωτικής σημασίας για την επίτευξη βέλτιστης απόδοσης και λειτουργικότητας.Αυτό το άρθρο παρέχει μια επισκόπηση του συγκεκριμένου υλικού PCB, της στοίβαξης και των λεπτομερειών κατασκευής για αυτό το συγκεκριμένο σχέδιο, τονίζοντας τη σημασία της εξέτασης συγκεκριμένων απαιτήσεων για κάθε έργο.Στην bicheng, ειδικευόμαστε στην παροχή PCB υψηλής ποιότητας που πληρούν τα υψηλότερα πρότυπα ποιότητας και απόδοσης.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα σχετικά με το πώς μπορούμε να σας βοηθήσουμε με το επόμενο έργο σας.
| Ιδιοκτησία | RT/duroid 5880 | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου | |
| Διηλεκτρική σταθερά, εΔιαδικασία | 2.20 2,20±0,02 spec. |
Ζ | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Διηλεκτρική σταθερά,εΣχεδίαση | 2.2 | Ζ | N/A | 8 GHz έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Dissipation Factor,tanδ | 0,0004 0,0009 |
Ζ | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Θερμικός συντελεστής ε | -125 | Ζ | ppm/℃ | -50℃ έως 150℃ | IPC-TM-650 2.5.5.5 | |
| Αντίσταση όγκου | 2 x 107 | Ζ | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Επιφανειακή αντίσταση | 3 x 107 | Ζ | Μοχμ | C/96/35/90 | ASTM D 257 | |
| Ειδική Θερμότητα | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Υπολογίστηκε | |
| Μέτρο εφελκυσμού | Δοκιμή στους 23℃ | Δοκιμή στους 100℃ | N/A | MPa(kpsi) | ΕΝΑ | ASTM D 638 |
| 1070(156) | 450(65) | Χ | ||||
| 860(125) | 380(55) | Υ | ||||
| Απόλυτο στρες | 29 (4.2) | 20 (2.9) | Χ | |||
| 27 (3.9) | 18 (2.6) | Υ | ||||
| Ultimate Strain | 6 | 7.2 | Χ | % | ||
| 4.9 | 5.8 | Υ | ||||
| Συντελεστής Θλίψης | 710(103) | 500(73) | Χ | MPa(kpsi) | ΕΝΑ | ASTM D 695 |
| 710(103) | 500(73) | Υ | ||||
| 940(136) | 670(97) | Ζ | ||||
| Απόλυτο στρες | 27 (3.9) | 22 (3.2) | Χ | |||
| 29 (5.3) | 21 (3.1) | Υ | ||||
| 52 (7.5) | 43(6.3) | Ζ | ||||
| Ultimate Strain | 8.5 | 8.4 | Χ | % | ||
| 7.7 | 7.8 | Υ | ||||
| 12.5 | 17.6 | Ζ | ||||
| Απορρόφηση υγρασίας | 0,02 | N/A | % | 0,62" (1,6mm) D48/50 | ASTM D 570 | |
| Θερμική αγωγιμότητα | 0.2 | Ζ | W/m/k | 80℃ | ASTM C 518 | |
| Συντελεστής θερμικής διαστολής | 31 48 237 |
Χ Υ Ζ |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Πυκνότητα | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Φλούδα χαλκού | 31.2 (5.5) | N/A | Pli(N/mm) | Αλουμινόχαρτο 1 oz (35 mm) EDC μετά τη συγκόλληση πλωτήρα |
IPC-TM-650 2.4.8 | |
| Ευφλεκτότητα | V-0 | N/A | N/A | N/A | UL 94 | |
| Συμβατή διαδικασία χωρίς μόλυβδο | Ναί | N/A | N/A | N/A | N/A | |
