Υψηλό φως: | Κεραμικό σύνθετο PTFE άκαμπτο PCB,6010 RF PCB Blog,50mil 2 στρώμα άκαμπτο PCB |
---|

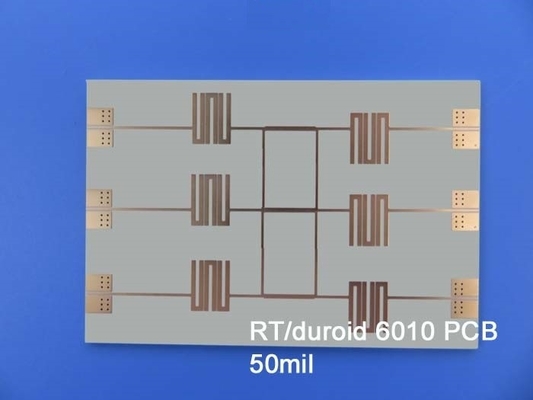

Ανακαλύψτε τα υψηλής απόδοσης και αξιόπιστα PCB που προμηθεύτηκαν πρόσφατα, κατασκευασμένα χρησιμοποιώντας προηγμένα υλικά και προηγμένες διαδικασίες κατασκευής.Αυτό το 2 στρώματα άκαμπτο PCB πληροί τα υψηλότερα πρότυπα της βιομηχανίας και είναι ιδανικό για ένα ευρύ φάσμα εφαρμογώνΑς εξερευνήσουμε τα εξαιρετικά χαρακτηριστικά αυτού του αξιοσημείωτου PCB:
1Πίνακας 2
- Κατασκευασμένο από κεραμικά συνθετικά RT/duroid 6010.2LM PTFE για εξαιρετικές ηλεκτρικές επιδόσεις και αντοχή.
-Πρόοδος χωρίς μόλυβδο για μεγαλύτερη φιλικότητα προς το περιβάλλον.
- Σχεδιασμένο για λειτουργία σε ευρύ εύρος θερμοκρασιών (-40°C έως +85°C), κατάλληλο για διάφορα περιβάλλοντα.
2Συγκέντρωση:
-Επιλεγμένο σχεδιασμό συσσωρευτών για βέλτιστη ακεραιότητα και απόδοση σήματος.
-Δύο στρώσεις κατασκευής με πάχος χαλκού 35um για ισχυρή ηλεκτρική αγωγιμότητα.
- RT/duroid 6010.2LM διηλεκτρικό, 50 mil (1,27 mm) πάχους, για αξιόπιστη μόνωση και ακεραιότητα σήματος.
-35um τελικό πάχος χαλκού στα άνω και κάτω στρώματα για σταθερή απόδοση.
3Λεπτομέρειες κατασκευής:
- Μετρήσεις συμπαγής πλακέτας: 94 χ 90 χιλιοστά.
-Τελάχιστο ίχνος / χώρος: 9/10 mils για ακριβή δρομολόγηση και υψηλής πυκνότητας σχέδια.
-Ελάχιστο μέγεθος τρύπας: 0,5 mm, επιτρέποντας ευέλικτη επιλογή εξαρτημάτων.
- Χωρίς τυφλούς ή θαμμένους σωλήνες, απλοποιώντας τη διαδικασία παραγωγής.
- Τελειωμένο πάχος πλάκας: 1,4 mm, αντοχή και ευελιξία.
1 ουγκιά (1,4 χιλιοστά) τελικό βάρος χαλκού σε όλα τα στρώματα για βέλτιστη ηλεκτρική αγωγιμότητα.
- 1 χλμ. μέσω πάχους επικάλυψης για αξιόπιστη διασύνδεση μεταξύ των στρωμάτων.
-Επιφάνεια: Χρυσή βύθιση για εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
- Λευκή επιφάνεια μεταξιού για σαφή επισήμανση και ταυτοποίηση των εξαρτημάτων.
- Χωρίς νήμα για καθαρή και επαγγελματική αισθητική.
-Μπλε μάσκα από το πάνω και το κάτω μέρος για εξαιρετική προστασία από ίχνη και πρόληψη της γέφυρας από το έλαιο.
-Δεν υπάρχει μεταξοειδής επιφάνεια στις συγκόλλησεις για ακριβή συγκόλληση και ελάχιστα λάθη.
-100% Ηλεκτρική δοκιμή για διασφάλιση ποιότητας και αξιοπιστία.
-0,5 mm διάδρομοι γεμάτοι ρητίνη και καλυμμένοι σύμφωνα με το IPC-4761 Τύπος VII, βελτιώνοντας τη δομική ακεραιότητα και την αξιοπιστία.
4- Στατιστικές PCB:
-Διαθέτει 42 στοιχεία για ευέλικτα σχέδια κυκλωμάτων.
-67 πλακέτες για άφθονες επιλογές σύνδεσης.
-48 Μέσα από τρύπες για ασφαλή τοποθέτηση των εξαρτημάτων.
-19 Πάνω SMT Pads για επιφανειακά τοποθετημένα στοιχεία.
- Χωρίς κάτω SMT Pads για μια ευέλικτη διάταξη.
- 65 διαδρομές για αποτελεσματική διαδρομή σήματος.
-6 Δίκτυα για την αξιόπιστη διασύνδεση μεταξύ των στοιχείων.
5Τύπος προσφερόμενης εικόνας: Gerber RS-274-X, η βιομηχανική τυποποιημένη μορφή για την κατασκευή PCB.
6. Αποδεκτό Πρότυπο: Συμμορφώνεται με τα πρότυπα IPC-Class-2 για υψηλή ποιότητα και αξιοπιστία.
7Χώρος εξυπηρέτησης: Οι εξαιρετικές υπηρεσίες PCB μας είναι διαθέσιμες σε όλο τον κόσμο για εύκολη πρόσβαση.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, παρακαλούμε μην διστάσετε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com.
Υλικό PCB: | Κηραμικό-PTFE σύνθετο |
Ονομαστής: | NT1απόδοση |
Διορθωτική σταθερά: | 10.2 ± 0,25 (επεξεργασία), 10.7 (σχεδιασμός) |
Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, Immersion κασσίτερο, Immersion Silver, OSP. |
Απελευθέρωση της ισχύος του RT/duroid 6010: Μετατροπή της απόδοσης PCB
Εγώ...Εισαγωγή:
Στον ταχύτατο κόσμο της ηλεκτρονικής, οι τεχνολογικές εξελίξεις οδηγούν συνεχώς την καινοτομία.RT/duroid 6010 έχει γίνει η επιλογή για τους μηχανικούς που αναζητούν υψηλής απόδοσης και αξιόπιστα κυκλώματαΣε αυτό το άρθρο, θα διερευνήσουμε τις γενικές ιδιότητες και τα οφέλη του RT/duroid 6010, και πώς μεταμορφώνει τις επιδόσεις των PCB σε διάφορες βιομηχανίες.
Ασύγκριτη Ηλεκτρική Απόδοση:
Η καρδιά του RT/duroid 6010 βρίσκεται στις εξαιρετικές ηλεκτρικές του ιδιότητες.25Επιπλέον, ο χαμηλός συντελεστής διάσπασης του 0,0023 επιτρέπει την ακριβή μετάδοση σημάτων υψηλής συχνότητας,καθιστώντας το ιδανικό για εφαρμογές που απαιτούν εξαιρετική ακεραιότητα σήματος.
Σταθερότητα σε θερμοκρασία:
Ένα από τα χαρακτηριστικά του RT/duroid 6010 είναι η θερμική του σταθερότητα.διατηρεί τις διηλεκτρικές του ιδιότητες σε ευρύ εύρος θερμοκρασιών (-50°C έως 170°C)Η σταθερότητα αυτή εξασφαλίζει σταθερή απόδοση ακόμη και σε σκληρά περιβάλλοντα, καθιστώντας το κατάλληλο για εφαρμογές στις αεροδιαστημικές, αυτοκινητοβιομηχανικές και τηλεπικοινωνιακές βιομηχανίες.
Σκληρές μηχανικές ιδιότητες:
Το RT/duroid 6010 διαθέτει εντυπωσιακή μηχανική αντοχή.να είναι εξαιρετικά ανθεκτικό σε παραμόρφωση και διαρθρωτική βλάβηΗ αντοχή αυτή εξασφαλίζει τη μακροζωία και την αξιοπιστία των PCB ακόμη και σε απαιτητικές συνθήκες.
Μοντέλο κάμψης για αυξημένη ακαμψία:
Το εύρος κάμψης του RT/duroid 6010, μετρούμενο σε 4364 MPa, εγγυάται ανώτερη ακαμψία.διασφάλιση σταθερής απόδοσης και ευκολίας συναρμολόγησης.
Περιβαλλοντική ανθεκτικότητα:
Οι μηχανικοί και οι κατασκευαστές εστιάζουν όλο και περισσότερο στην περιβαλλοντική βιωσιμότητα.ανταποκρίνεται σε αυστηρά περιβαλλοντικά πρότυπα χωρίς να συμβιβάζεται με τις επιδόσειςΕπιτρέπει την ανάπτυξη περιβαλλοντικά φιλικών PCB που ευθυγραμμίζονται με πράσινες πρωτοβουλίες.
Πολυδιάστατες εφαρμογές:
Ένα από τα σημαντικότερα πλεονεκτήματα του RT/duroid 6010 είναι η ευελιξία του.Οι εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες το καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας, όπως συστήματα ραντάρ, κυκλώματα μικροκυμάτων και δορυφορικές επικοινωνίες.
Συμπέρασμα:
Το RT/duroid 6010 έχει φέρει την επανάσταση στην κατασκευή PCB με τις εξαιρετικές του ιδιότητες και οφέλη.ισχυρές μηχανικές ιδιότητες, και η συμβατότητα με διαδικασίες χωρίς μόλυβδο το καθιστούν το υλικό επιλογής για τους μηχανικούς που αναζητούν κυκλώματα κορυφής.Η ευελιξία του RT/duroid 6010 επιτρέπει την εφαρμογή του σε διάφορες βιομηχανίες, επιτρέποντας την ανάπτυξη προηγμένων ηλεκτρονικών προϊόντων που υπερβαίνουν τα όρια της καινοτομίας.RT/duroid 6010 αποτελεί απόδειξη της δύναμης των υλικών στην μεταμόρφωση των επιδόσεων των PCB και τη διαμόρφωση του μέλλοντος των ηλεκτρονικών συσκευών.
