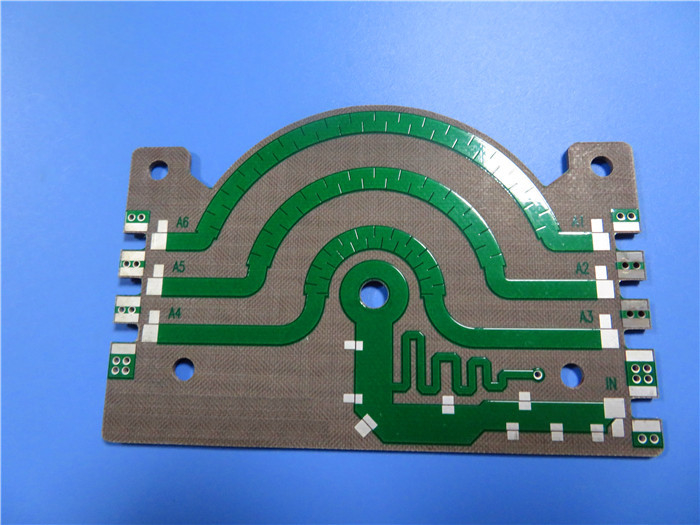

Υλικό: | Tly-5Z | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 900,17 mm x 41,36 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 00,3 mm |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | 10 ml PCB καταδύσεως χρυσού,Πίνακες PCB χρυσού βύθισης κλάσης IPC-2 |
Στο ανταγωνιστικό τοπίο της αεροδιαστημικής μηχανικής, η ανάγκη για καινοτόμα, ελαφρά και θερμικά σταθερά υλικά είναι πιο κρίσιμη από ποτέ.ειδικά προσαρμοσμένα για να ανταποκρίνονται στις απαιτητικές απαιτήσεις των εφαρμογών υψηλών επιδόσεωνΑυτό το άρθρο ερευνά τα βασικά χαρακτηριστικά, τα οφέλη και τις εφαρμογές του PCB TLY-5Z, τονίζοντας γιατί είναι μια απαραίτητη επιλογή για τους μηχανικούς και τους κατασκευαστές.
Εισαγωγή στα πλαστικά υλικά TLY-5Z
Το TLY-5Z PCB είναι κατασκευασμένο από προηγμένα υαλογεμισμένα σύνθετα PTFE ενισχυμένα με υφαντική ίνα.καθιστώντας το ιδανικό για αεροδιαστημικά εξαρτήματα όπου η εξοικονόμηση βάρους είναι κρίσιμη.
Βασικές ιδιότητες του PCB TLY-5Z
Το TLY-5Z διαθέτει εντυπωσιακές προδιαγραφές που το κάνουν να ξεχωρίζει στη βιομηχανία:
- Δηλεκτρική σταθερά (Dk): 2,20 ± 0,04 στα 1,9 GHz και 10 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος.
- Συντελεστής διάσπασης (Df): 0,001 στα 1,9 GHz και 0,0015 στα 10 GHz, βελτιώνοντας την ενεργειακή απόδοση.
- Θερμική σταθερότητα: Με θερμικό συντελεστή της διηλεκτρικής σταθεράς (TcDK) -72 ppm/°C σε εύρος θερμοκρασίας από -55°C έως 150°C, παρέχει αξιόπιστες επιδόσεις σε ακραίες συνθήκες.
- Απορρόφηση υγρασίας: Με μόλις 0,03%, η απορρόφηση υγρασίας είναι ελάχιστη, εξασφαλίζοντας αντοχή σε υγρό περιβάλλον.
- Δηλεκτρική τάση διακοπής: 45 kV, εξασφαλίζοντας ασφάλεια και αξιοπιστία.
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
Dk @ 1,9 GHz | IPC-650 2.5.5.5.1 Mod. | 2.20+/- 0.04 | 2.20+/- 0.04 | ||
Df @ 1,9 GHz | IPC-650 2.5.5.5.1 Mod. | 0.001 | 0.001 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0015 | 0.0015 | ||
Tc(D) K (-55 ~ 150°C) | IPC-650 2.5.5.6 Mod. | ppm/°C | - 72 | ppm/°C | - 72 |
Ηλεκτρική τάση διάσπασης | IPC-650 2.5.6 | kV | 45 | kV | 45 |
Δυνατότητα διηλεκτρικής | IPC-650 2.5.6.2 | V/mil | 770 | Ε/μμ | 30,315 |
Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Δυνατότητα αποτρίχωσης (1 ουγγ. χαλκού) | IPC-650 2.4.8 | Λιπές / ίντσες | 7 | Α/χμ | 1.3 |
Αντίσταση όγκου | IPC-650 2.5.17.1 | Mohms/cm | 10^9 | Mohms/cm | 10^9 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 | Μοχμς | 10^8 | Μοχμς | 10^8 |
Δυνατότητα τράβηξης (MD) | IPC-650 2.4.18.3 | σπι | 9137 | Επικαιροποίηση | 63 |
Δυνατότητα τράβηξης (CD) | IPC-650 2.4.18.3 | σπι | 9572 | Επικαιροποίηση | 66 |
Μοντέλο τράβηξης (MD) | IPC-650 2.4.18.3 | σπι | 182,748 | Επικαιροποίηση | 1260 |
Μοντέλο τεντώσεως (CD) | IPC-650 2.4.18.3 | σπι | 165,344 | Επικαιροποίηση | 1140 |
Επεκτάσεις (MD) | IPC-650 2.4.18.3 | % | 6 | % | 6 |
Επεκτάσεις (CD) | IPC-650 2.4.18.3 | % | 6.9 | % | 6.9 |
Δυνατότητα ευελιξίας (MD) | ΑΣTM D790 | σπι | 10,300 | Επικαιροποίηση | 71 |
Δυνατότητα ευελιξίας (CD) | ΑΣTM D790 | σπι | 11,600 | Επικαιροποίηση | 80 |
Φλεξικό Μοδούλο (MD) | ΑΣTM D790 | σπι | 377,100 | Επικαιροποίηση | 2600 |
Φlex Modulus (CD) | ΑΣTM D790 | σπι | 432,213 | Επικαιροποίηση | 2980 |
Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 (Φαμένο) | % (10 εκατ.) | -Τίποτα.05 | % (30 εκατ.) | -Τίποτα.05 |
Διαμετρική σταθερότητα (CD) | IPC-650 2.4.39 (Φαμένο) | % (10 εκατ.) | -Τίποτα.17 | % (30 εκατ.) | -Τίποτα.11 |
Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 (στρες) | % (10 εκατ.) | -Τίποτα.07 | % (30 εκατ.) | -Τίποτα.07 |
Διαμετρική σταθερότητα (CD) | IPC-650 2.4.39 (στρες) | % (10 εκατ.) | -Τίποτα.22 | % (30 εκατ.) | -Τίποτα.14 |
Πληθυσμός (ειδική βαρύτητα) | IPC-650 2.3.5 | g/cm3 | 1.92 | g/cm3 | 1.92 |
Ειδική θερμότητα | IPC-650 2.4.50 | J/g°C | 0.95 | J/g°C | 0.95 |
Θερμική αγωγιμότητα | IPC-650 2.4.50 | W/M*K | 0.2 | W/M*K | 0.2 |
CTE (x-y) (50 - 150°C) | IPC-650 2.4.41 | ppm/oC | 30 έως 40 | ppm/oC | 30 έως 40 |
CTE (z) (50 - 150°C) | IPC-650 2.4.41 | ppm/oC | 130 | ppm/oC | 130 |
Σκληρότητα | ΑΣTM D2240 (δυομετρητής) | - | 68 | - | 68 |
Αξιολόγηση εύφλεκτης ικανότητας UL-94 | UL-94 | V-0 | V-0 |
Οφέλη από την επιλογή του TLY-5Z για τα έργα σας
Το TLY-5Z PCB προσφέρει σημαντικά πλεονεκτήματα, μεταξύ των οποίων:
ΚΤΕ χαμηλού άξονα Ζ
Ο χαμηλός συντελεστής θερμικής επέκτασης (CTE) του άξονα Z των 130 ppm / ° C ελαχιστοποιεί την πίεση που σχετίζεται με την επέκταση στις τρύπες που καλύπτονται, κρίσιμη για τη διατήρηση αξιόπιστων ηλεκτρικών συνδέσεων.
Ελαφρύ σχέδιο
Με πυκνότητα 1,92 g/cm3, το TLY-5Z είναι εξαιρετικά ελαφρύ, καθιστώντας το ιδανικό για αεροδιαστημικές εφαρμογές όπου κάθε γραμμάριο μετρά.
Εξαιρετικές Μηχανικές Ιδιότητες
Το TLY-5Z παρουσιάζει εντυπωσιακή μηχανική αντοχή, με αντοχή σε έλξη 9.137 psi (MD) και 9.572 psi (CD).
Λεπτομέρειες κατασκευής: Τι ξεχωρίζει το TLY-5Z
Αυτό το διπλάσιο άκαμπτο PCB διαθέτει:
- Τάξη χαλκού 1: 35 μm
- TLY-5Z στρώμα: 0,254 mm (10 mil)
- Τάξη χαλκού 2: 35 μm
Με διαστάσεις 90,17 mm x 41,36 mm, αυτό το PCB είναι σχεδιασμένο για ακρίβεια, υποστηρίζοντας ένα ελάχιστο ίχνος / χώρο 5/6 mils και ένα ελάχιστο μέγεθος τρύπας 0,2 mm.Κάθε σανίδα υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας την ποιότητα και την αξιοπιστία.
Υλικό PCB: | Συνθετικά από κεραμική, PTFE και υφαντικές ίνες γυαλιού |
Ονομασία: | TLY-5Z |
Διορθωτική σταθερά: | 20,20 +/- 0,04 (1,9 GHz) |
Παράγοντας διάσπασης | 0.0015 (10GHz) |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm) |
Δυνατότητα εκτόξευσης: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Εφαρμογές στην αεροδιαστημική βιομηχανία και πέραν αυτής
Το PCB TLY-5Z είναι ιδιαίτερα κατάλληλο για:
- Αεροδιαστημικά εξαρτήματα: Οι ελαφριές και θερμικά σταθερές ιδιότητές του το καθιστούν ιδανικό για συστήματα αεροσκαφών όπου η αξιοπιστία είναι κρίσιμη.

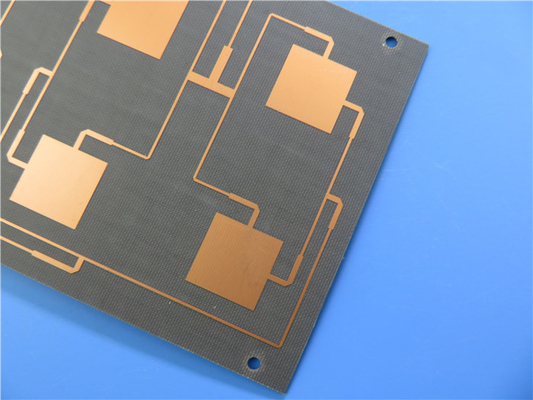

- Αντένες χαμηλού βάρους: Ιδανικές για κεραίες που πρέπει να λειτουργούν υπό αυστηρούς περιορισμούς βάρους.
- Ραδιοφωνικά παθητικά συστατικά: Ο χαμηλός συντελεστής διάσπασης βελτιώνει τις επιδόσεις, εξασφαλίζοντας την ακεραιότητα του σήματος.
Συμπέρασμα: Μελλοντικές προοπτικές για την τεχνολογία PCB TLY-5Z
Καθώς η αεροδιαστημική βιομηχανία συνεχίζει να εξελίσσεται, το TLY-5Z PCB αντιπροσωπεύει μια σημαντική πρόοδο στις ελαφριές, θερμικά σταθερές λύσεις.σε συνδυασμό με ισχυρή κατασκευή και ανταγωνιστικές τιμές, το καθιστούν ένα απαραίτητο εργαλείο για τους μηχανικούς και τους κατασκευαστές.
Ανακαλύψτε την τέλεια ισορροπία βάρους και αντοχής με το PCB TLY-5Z και ανυψώστε τα έργα σας σε νέα ύψη.
