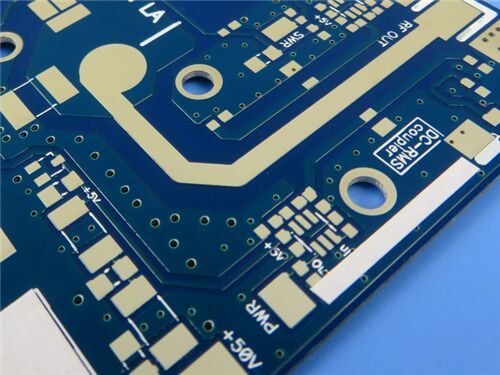

1.524mm RO4350B PCB διπλής όψης βύθιση ασημένιο φινίρισμα

Αυτή η άκαμπτη πλακέτα τυπωμένου κυκλώματος (PCB) RF 2 στρώσεων είναι ειδικά σχεδιασμένη για εφαρμογές ραδιοσυχνοτήτων (RF) υψηλής απόδοσης, χρησιμοποιώντας υλικό Rogers RO4350B — ένα ιδιόκτητο σύνθετο υλικό υδρογονάνθρακα/κεραμικού ενισχυμένο με υαλοΐνες. Έχει σχεδιαστεί για να εξισορροπεί εξαιρετικές ηλεκτρικές επιδόσεις (κοντά σε PTFE/υαλοΐνες) με την κατασκευασιμότητα εποξειδικής/γυαλιού, καθιστώντας την ιδανική για συστήματα RF που απαιτούν αξιόπιστη μετάδοση σήματος και σταθερή απόδοση.

Προδιαγραφές PCB

Στοίβαξη PCB

Εισαγωγή Υλικού Rogers RO4350B

Τα υλικά Rogers RO4350B είναι ιδιόκτητα σύνθετα υλικά υδρογονάνθρακα/κεραμικού ενισχυμένα με υαλοΐνες που συνδυάζουν ηλεκτρικές επιδόσεις κοντά σε PTFE/υαλοΐνες με την κατασκευασιμότητα εποξειδικής/γυαλιού. Αυτά τα σύνθετα υλικά προσφέρουν αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και διατηρούν χαμηλές απώλειες, ενώ χρησιμοποιούν τις ίδιες μεθόδους επεξεργασίας με τα τυπικά υλικά εποξειδικής/γυαλιού. Διαθέσιμα σε ένα κλάσμα του κόστους των συμβατικών σύνθετων υλικών μικροκυμάτων, το RO4350B δεν απαιτεί ειδικές επεξεργασίες οπών ή διαδικασίες χειρισμού που απαιτούνται για υλικά με βάση το PTFE. Επιπλέον, τα σύνθετα υλικά RO4350B έχουν βαθμολογία UL 94 V-0, καθιστώντας τα κατάλληλα για ενεργές συσκευές και σχεδιασμούς RF υψηλής ισχύος.

Βασικό Υλικό Χαρακτηριστικά

Οφέλη

Ανώτερη Απόδοση RF: Ο αυστηρός έλεγχος Dk και ο χαμηλός συντελεστής απώλειας διασφαλίζουν αξιόπιστη μετάδοση σήματος υψηλής συχνότητας, κρίσιμη για εφαρμογές RF.

Αποτελεσματική Κατασκευή: Χρησιμοποιεί τυπικές ροές εργασίας επεξεργασίας εποξειδικής/γυαλιού, μειώνοντας το κόστος παραγωγής σε σύγκριση με τα συμβατικά σύνθετα υλικά μικροκυμάτων.

Υψηλή Θερμική Σταθερότητα: Η υψηλή Tg (>280°C) και η εξαιρετική θερμική αγωγιμότητα επιτρέπουν σταθερή απόδοση σε περιβάλλοντα λειτουργίας υψηλής θερμοκρασίας.

Χαμηλή Περιβαλλοντική Ευαισθησία: Η χαμηλή απορρόφηση νερού (0.06%) ελαχιστοποιεί την υποβάθμιση της απόδοσης σε υγρές συνθήκες.

Ενισχυμένη Ασφάλεια: Η βαθμολογία ευφλεκτότητας UL 94-V0 διασφαλίζει τη συμμόρφωση με τα πρότυπα ασφαλείας για ενεργές συσκευές και σχεδιασμούς RF υψηλής ισχύος.

Γραφικά

Τύπος παρεχόμενων γραφικών: Gerber RS-274-X (πρότυπο βιομηχανίας για την κατασκευή PCB)

Πρότυπο Ποιότητας & Διαθεσιμότητα

Πρότυπο Ποιότητας: Συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2. Αυτό το ευρέως αναγνωρισμένο πρότυπο καθορίζει αυστηρές απαιτήσεις αποδοχής για την κατασκευή PCB.

Διαθεσιμότητα: Υποστηρίζεται παγκόσμια προμήθεια.

Τυπικές Εφαρμογές

-Τηλεπικοινωνιακή Υποδομή: Κεραίες Βασικών Σταθμών Κινητής Τηλεφωνίας και Ενισχυτές Ισχύος

-Αναγνώριση RF: Ετικέτες Αναγνώρισης RF

-Ηλεκτρονικά Αυτοκινήτων: Ραντάρ και Αισθητήρες Αυτοκινήτων

-Δορυφορικές Επικοινωνίες: LNB (Μπλοκ Χαμηλού Θορύβου) για Δορυφόρους Άμεσης Εκπομπής

Σύνοψη

Η άκαμπτη πλακέτα PCB RF 2 στρώσεων με υλικό Rogers RO4350B είναι μια λύση υψηλής απόδοσης και οικονομικά αποδοτική, προσαρμοσμένη για απαιτητικές εφαρμογές RF. Συνδυάζοντας ανώτερες ηλεκτρικές επιδόσεις (κοντά σε υλικά με βάση το PTFE) με την κατασκευασιμότητα εποξειδικής/γυαλιού, επιφανειακή επεξεργασία με εμβαπτιζόμενο άργυρο και συμμόρφωση με τα πρότυπα IPC-Class-2, αντιμετωπίζει βασικές προκλήσεις στο σχεδιασμό συστημάτων RF — από τη σταθερή μετάδοση σήματος υψηλής συχνότητας έως την αποτελεσματική μαζική παραγωγή. Η παγκόσμια διαθεσιμότητά της και η βαθμολογία ασφαλείας UL 94-V0 την καθιστούν μια αξιόπιστη επιλογή για έργα τηλεπικοινωνιών, αυτοκινήτων, RFID και δορυφορικών επικοινωνιών παγκοσμίως.
