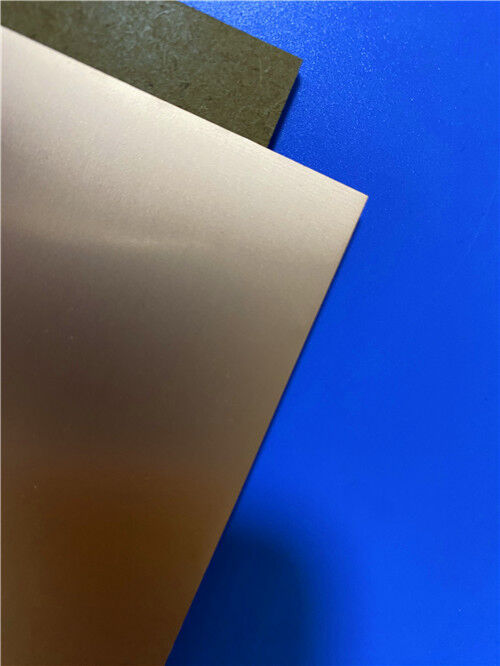

TLY-5Z Φύλλο Επικαλυμμένου Χαλκού για Υπόστρωμα RF PCB

Τα λαμινάτα TLY-5Z είναι υψηλής απόδοσης, γεμάτα γυαλί συνθετικά υλικά PTFE ενσωματωμένα με υφασμένη ενίσχυση από ίνες γυαλιού.Αυτή η δομή με γυαλί είναι βελτιστοποιημένη για εφαρμογές ευαίσθητες στο βάρος, όπως αεροδιαστημικά συστήματα με αυστηρές απαιτήσεις ελαφριότητας..

Αυτή η εξειδικευμένη διαμόρφωση παράγει ένα διαμετρικά σταθερό σύνθετο υλικό με χαρακτηριστικό απόδοσης που δεν μπορεί να επιτευχθεί με μη ενισχυμένα υλικά PTFE.Ο σχεδιασμός χαμηλής πυκνότητας παρέχει επίσης στο σύνθετο έναν ελαχιστοποιημένο συντελεστή θερμικής διαστολής (CTE) στον άξονα Z, ένα χαρακτηριστικό που τα συμβατικά σύνθετα πλούσια σε PTFE δεν μπορούν να αναπαράγουν.αποτελεσματική άμβλυνση της πίεσης που προκαλείται από την επέκταση του άξονα Z σε τρύπες με επικάλυψη (PTH).

Από άποψη κόστους, το TLY-5Z αποτελεί μια εξαιρετικά ανταγωνιστική λύση.καθιστώντας τη βιώσιμη για εμπορικές εφαρμογές μικροκυμάτων μεγάλου όγκου, όπου τα υποστρώματα που κυριαρχούν από PTFE θα ήταν οικονομικά απαγορευτικάΤο TLY-5Z είναι ιδιαιτέρως κατάλληλο για σχέδια εκτυπωμένων πλακών καλωδίων (PWB) που παρουσιάζουν ακραίες προκλήσεις κατασκευής ή παρουσιάζουν θερμική αναξιόπιστη όταν κατασκευάζονται με παραδοσιακά υποστρώματα πλούσια σε PTFE.Τα συμβατικά υποστρώματα που κυριαρχούν στο PTFE είναι επιρρεπή σε ελαττώματα γεωτρήσεις PTHΗ ατμόσφαιρα που χρησιμοποιείται για την κατασκευή των πινάκων είναι πολύ χαμηλή, με αποτέλεσμα να απαιτείται συχνά παχιά επικάλυψη χαλκού για να εξασφαλιστεί η βασική αξιοπιστία.Το TLY-5Z διαθέτει 50% χαμηλότερη θερμική διαστολή από τα υποστρώματα πλούσια σε PTFE, διαθέτει βελτιωμένη γεώτρηση και επιδεικνύει ισχυρή αντοχή στη θερμική κυκλική κίνηση.Η γείωση κατά μήκος των γραμμών μεταφοράς μπορεί να εφαρμοστεί απρόσκοπτα, διατηρώντας παράλληλα τη μακροπρόθεσμη θερμική αξιοπιστίαΓια τα πολύπλοκα πολυεπίπεδα σχέδια, το TLY-5Z ξεπερνά τα παλαιά υποστρώματα πλούσια σε PTFE με σημαντικό περιθώριο.το υλικό αυτό είναι κατάλληλο για εφαρμογές ενσωματωμένου κυματοδηγού υποστρώματος (SIW) που ενσωματώνουν πολυάριθμους διαδρόμους καταστολής της λειτουργίας.


Το TLY-5Z είναι πλήρως συμβατό με τα εξαιρετικά απαλά φύλλα χαλκού, συμπεριλαμβανομένων των τελευταίων ULP (ultra-low-profile) ποικιλιών χαλκού.Επίσης παρουσιάζει μειωμένο συντελεστή θερμοκρασίας της διηλεκτρικής σταθεράς (TcK) σε σχέση με τα συμβατικά υλικά με διηλεκτρική σταθερά 2.2.


Βασικά Οφέλη

• Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Z (CTE)
• Εξαιρετική σταθερότητα με επικάλυψη μέσα από τρύπα (PTH)
• Χαμηλή πυκνότητα (1,92 g/cm3)
• Υψηλότερος λόγος τιμής/αποτελέσματος
• Εξαιρετική αντοχή της φλούδας
• Συμφωνία με υπερυπαία χαλκοειδή φύλλα


Τυπικές εφαρμογές

• Συστατικά αεροδιαστημικού τομέα
• Αεροπορικές κεραίες χαμηλού βάρους
• Παθητικά συστατικά ραδιοκυμάτων
