F4BME245 Ελάσματα υψηλής συχνότητας με επένδυση χαλκού

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

F4BME245

Πάχος laminate:

0.8mm-12mm

Μέγεθος laminate:

460X610mm; 500X600mm; 850X1200mm; 914X1220mm; 1000X1200mm; 300X250mm; 350X380mm; 500X500mm; 840X840m

Βάρος χαλκού:

0,5 oz (0,018 mm); 1 oz (0,035 mm);

Επισημαίνω:

Υψηλής συχνότητας επένδυση χαλκού με λαμινέτα

F4BME245 φύλλο χαλκού

Ελάσματα με επένδυση χαλκού με εγγύηση

Περιγραφή προϊόντος

Το F4BME245 κατασκευάζεται με επιστημονικά διαμορφωμένη διαδικασία και αυστηρές τεχνικές πιέσεως, χρησιμοποιώντας ύφασμα από ίνες γυαλιού, ρητίνη πολυτετραφθοροαιθυλενίου (PTFE) και φιλμ PTFE.Η ηλεκτρική του απόδοση είναι βελτιωμένη σε σύγκριση με την F4B., που αντανακλάται κυρίως σε ευρύτερο εύρος διαμετρικών σταθερών, χαμηλότερη διαμετρική απώλεια, αυξημένη αντίσταση μόνωσης και βελτιωμένη σταθερότητα,καθιστώντας την μια βιώσιμη εναλλακτική λύση για παρόμοια διεθνή προϊόντα.

Το F4BM και το F4BME έχουν το ίδιο διηλεκτρικό στρώμα, αλλά διαφέρουν ως προς το χαλκό που χρησιμοποιείται: το F4BM συνδυάζεται με χαλκό ED, κατάλληλο για εφαρμογές χωρίς απαιτήσεις PIM.Το F4BME συνδυάζεται με αντίστροφα επεξεργασμένο χαλκό RTF, προσφέροντας εξαιρετικές επιδόσεις PIM, ακριβέστερο έλεγχο κυκλώματος και μικρότερη απώλεια αγωγού.

Το F4BM και το F4BME επιτυγχάνουν ακριβή διηλεκτρικό σταθερό έλεγχο ρυθμίζοντας την αναλογία μεταξύ PTFE και υαλοπλαστικού υφάσματος, εξασφαλίζοντας χαμηλή απώλεια, ενισχύοντας παράλληλα τη διαμετρική σταθερότητα του υλικού.Μια υψηλότερη διηλεκτρική σταθερά αντιστοιχεί σε υψηλότερο λόγο ινών γυαλιού, με αποτέλεσμα καλύτερη σταθερότητα διαστάσεων, χαμηλότερο συντελεστή θερμικής διαστολής (CTE), βελτιωμένη θερμική απόδοση και σχετικά αυξημένη διηλεκτρική απώλεια.

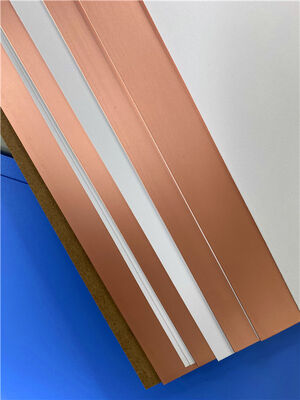

F4BME245 Ελάσματα υψηλής συχνότητας με επένδυση χαλκού 0

Χαρακτηριστικά του προϊόντος

DK2.45
Μικρή απώλεια
F4BME σε συνδυασμό με χαλκό RTF για εξαιρετικές επιδόσεις PIM
Διαφορετικές επιλογές μεγέθους για αποδοτικότητα κόστους
Αντίσταση στην ακτινοβολία, χαμηλή εκπομπή αερίων
Εμπορική διαθεσιμότητα, μεγάλης παραγωγής, οικονομικά αποδοτική

Τυπικές εφαρμογές

Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων, ραντάρ
Μετατροπές φάσης, παθητικά εξαρτήματα
Μηχανές για τη μεταφορά ηλεκτρικής ενέργειας
Δίκτυα τροφοδοσίας, κεραίες φάσης
Ηλεκτρονικές συσκευές επικοινωνίας μέσω δορυφόρου

Τεχνικές παραμέτρους προϊόντος				Πρότυπο προϊόντος και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος		Προϋποθέσεις δοκιμής	Μονάδα	F4BME245
Διορθωτική μέθοδος		10GHz	/	2.45
Διορθωτική μέθοδος		/	/	±0.05
Τανγκέντα απώλειας (τυπική)		10GHz	/	0.0012
Τανγκέντα απώλειας (τυπική)		20GHz	/	0.0017
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό		-55 oC-150 oC	PPM/°C	-120
Δυνατότητα απολέπισης		1 OZ F4BM	Α/χμ	>1.8
Δυνατότητα απολέπισης		1 OZ F4BME	Α/χμ	>1.6
Αντίσταση όγκου		Τυπική κατάσταση	MΩ.cm	≥ 6 × 10 ^ 6
Αντίσταση επιφάνειας		Τυπική κατάσταση	MΩ	≥ 1 × 10 ^ 6
Ηλεκτρική ισχύς (κατεύθυνση Z)		5KW,500V/s	KV/mm	> 25
Δυναμική τάση διακοπής		5KW,500V/s	KV	> 32
Συντελεστής θερμικής διαστολής	Κατεύθυνση XY	-55 oC έως 288 oC	ppm/oC	20, 25
Συντελεστής θερμικής διαστολής	Κατεύθυνση Z	-55 oC έως 288 oC	ppm/oC	187
Θερμική πίεση		260°C, 10s,3 φορές		Χωρίς αποστρωματοποίηση
Απορρόφηση νερού		20±2°C, 24 ώρες	%	≤0.08
Σφιχτότητα		Θερμοκρασία δωματίου	g/cm3	2.22
Διαρκής θερμοκρασία λειτουργίας		Δωμάτιο υψηλής και χαμηλής θερμοκρασίας	°C	-55+260
Θερμική αγωγιμότητα		Κατεύθυνση Z	W/(M.K)	0.30
PIM		Εφαρμόζεται μόνο στο F4BME	dBc	≤-159
Πυροδοσία		/	UL-94	V-0
Σύνθεση υλικού		/	/	ΠΤΦΕ, υφάσματα από γυαλί ίνες F4BM σε ζεύξη με χαλκό φύλλο ED, F4BME σε ζεύξη με χαλκό φύλλο αντιστροφής επεξεργασίας (RTF).
