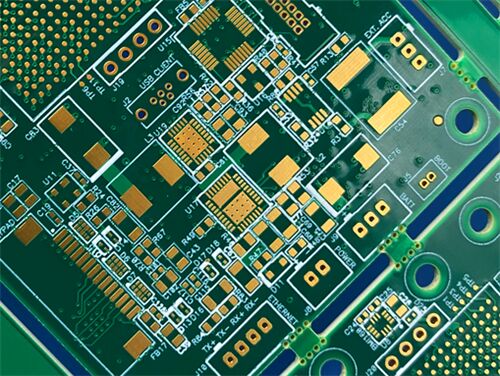

Αυτό το PCB είναι ένα 8-στρωτό βαρύ χαλκού πλακέτα κατασκευασμένο με TU-865 υψηλής Tg χωρίς αλογόνες υπόστρωμα.Με ακραίο 10oz (350μm) τελικό χαλκό σε κάθε επιφάνεια και συνολικό πάχος πλάκας 4.5 χιλιοστά, αυτό το εξαιρετικά παχύ PCB χαλκού παρέχει εξαιρετική ικανότητα μεταφοράς ρεύματος και θερμική διάχυση.Υιοθετεί διπλής όψης πράσινη μάσκα συγκόλλησης με λευκή μεταξοειδή και υψηλής ποιότητας βύθιση χρυσού επιφάνειαςΕξοπλισμένο με πολύπλοκες τεχνολογίες κατασκευής, συμπεριλαμβανομένων των θαμμένων vias, των τυφλών vias, των ημιτελών τρυπών και των διερχόμενων vias γεμάτων με χαλκό,Αυτό το άκαμπτο πολυεπίπεδο πλάνο είναι σχεδιασμένο για σκληρά βιομηχανικά περιβάλλοντα και εφαρμογές υψηλού ρεύματος όπως τα ηλεκτρονικά οχήματα, τις παροχές ενέργειας των διακομιστών και τις υποδομές των σταθμών βάσης.
PCBΠροδιαγραφέςσ
| Κατασκευαστικό στοιχείο |
Λεπτομέρειες |
| Βασικό υλικό |
Υπόστρωμα FR4 χωρίς αλογόνες TU-865 (Tg 180°C / Max Tg 200°C), υλικό υψηλής αξιοπιστίας από επωξικό γυαλί για εφαρμογές σε σκληρά περιβάλλοντα |
| Αριθμός στρωμάτων |
8 στρώματα Heavy copper multilayer PCB προσαρμοσμένο για μεταφορά ισχύος υψηλού ρεύματος |
| Διάμετροι του πίνακα |
120 mm × 120 mm (1PCS), συμπαγή τετραγωνική διάταξη για την συναρμολόγηση βιομηχανικών μονάδων ισχύος |
| Δάχος τελικής σανίδας |
4.5 mm υπερδυνατή δομή στρωματοποίησης, βελτιώνοντας τη μηχανική αντοχή και την αποδοτικότητα διάσπασης θερμότητας |
| Βάρος χαλκού |
Όλα τα στρώματα: 10oz (350μm) τελικό βαρύ χαλκό, σταθερό παχύ χαλκό σχεδιασμό για ακραίο φορτίο ρεύματος |
| Τελεία επιφάνειας |
Χρυσός βύθισης, παρέχει εξαιρετική αντοχή στην οξείδωση, σταθερή αγωγιμότητα και μακροχρόνια διάρκεια ζωής |
| Μεταξοσυσκευή & Μασκαρίστρα |
Πάνω & Κάτω: Πράσινη μάσκα με λευκή μεταξοειδή με καθαρή σήμανση και αξιόπιστη προστασία από μόνωση |
| Ειδική σύνθετη δομή |
Άυλοι σωλήνες, θαμμένοι σωλήνες, μισοκομμένες τρύπες. Όλες οι τρύπες γεμίζουν με αγωγική πάστα χαλκού για βελτιωμένη συνδεσιμότητα και θερμική αγωγιμότητα |
| Δοκιμασία ποιότητας |
Ελέγχος 100% συνέχειας, παρεμπόδισης και κενού για τρύπες γεμάτες με χαλκό, ώστε να εξασφαλίζεται η σταθερότητα βιομηχανικού επιπέδου |
Τύπος έργου & Πρότυπο συμμόρφωσης
Φόρμα σχεδίου: Παρέχεται σε Gerber RS-274-X, παγκόσμιο βιομηχανικό πρότυπο για ακριβή κατασκευή βαρέος χαλκού.
Πρότυπο ποιότητας: Συμμορφούμενο με την IPC-Class-2, κατάλληλο για μακροχρόνια αδιάλειπτη λειτουργία βιομηχανικών εξοπλισμού ισχύος.
Διαθεσιμότητα: Παγκόσμια υπηρεσία ναυτιλίας για την υποστήριξη διεθνών έργων προμηθειών βιομηχανικής και αυτοκινητοβιομηχανίας.

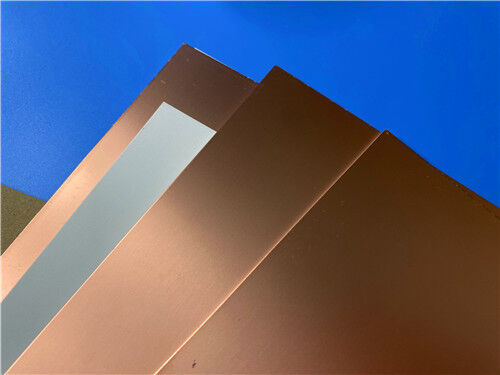

Εισαγωγή υποστρώματος TU-865
Το TU-865 είναι ένα υψηλής απόδοσης λαμινάτο FR-4 χωρίς αλογόνες που αποτελείται από επωξική ρητίνη και υφάσματα E-γυαλιού, που αναπτύχθηκε για σκληρά βιομηχανικά περιβάλλοντα και ηλεκτρονικές εφαρμογές υψηλής αξιοπιστίας.Με μέγιστο Tg έως 200°C, αυτό το υλικό μεσαίας απώλειας ενσωματώνει ενώσεις φωσφόρου και αζώτου για να επιτευχθεί βαθμός επιβράδυνσης φλόγας UL94V-0 χωρίς πρόσθετα αλογενίου, αντιμονίου και κόκκινου φωσφόρου.Είναι συμβατό με τη διαδικασία επιθεώρησης AOI και διαθέτει χαρακτηριστικά αποκλεισμού της υπεριώδους ακτινοβολίας, το TU-865 προσαρμόζεται τέλεια στις αυτοματοποιημένες βιομηχανικές γραμμές παραγωγής.
Το υλικό αυτό, σε συνδυασμό με την ειδική προεπιμόρφωση TU-865P, υποστηρίζει πολύπλοκη πολυεπίπεδη στρώση.εξαιρετική χημική αντοχή και ανώτερη σταθερότητα διαστάσεωνΤο TU-865 παρέχει εξαιρετική ικανότητα CAF κατά της μετανάστευσης και ισχυρή ανοχή για θερμικό κύκλο συγκόλλησης χωρίς μόλυβδο,καθιστώντας το ιδανικό για προϊόντα που απαιτούν επαναλαμβανόμενη συναρμολόγηση σε υψηλές θερμοκρασίες και ακραία περιβαλλοντική αντοχή.
Βασικό υλικόΕιδικότητασ
| Παράμετρος |
Ειδικότητα & Παρατηρήσεις |
| Θερμοκρασία μετάβασης του γυαλιού (Tg) |
180°C (Standard) / 200°C (Max), υψηλή θερμική αντοχή για συγκόλληση χωρίς μόλυβδο |
| Κατηγορία ανάφλεξης |
UL94 V-0, ασφαλής πυρόστατη απόδοση για βιομηχανικό εξοπλισμό |
| Υλική Ιδιοκτησία |
Χωρίς αλογένια, χωρίς αντιμόνιο, φιλικό προς το περιβάλλον πράσινο υπόστρωμα |
| Ποσοστό απορρόφησης υγρασίας |
00,13%, άριστη αντοχή στην υγρασία σε υγρές συνθήκες εργασίας |
| Συνδυασμό διαδικασιών |
Εναρμόνιση με τη διαδικασία AOI και χαρακτηριστικό αποκλεισμού των ακτινοβολιών UV |
| Ειδική Έκθεση |
Αντι-CAF ικανότητα, χαμηλή CTE, ανώτερη χημική και διαμετρική σταθερότητα |
Βασικά Οφέλη
Το υποστρώμα χωρίς αλογόνες υψηλής Tg TU-865 προσφέρει αναντικατάστατα πλεονεκτήματα για τα PCB βαριάς ισχύος χαλκού:
Πράσινη περιβαλλοντική φόρμουλα: απαλλαγμένη από αλογένιο, αντιμόνιο και κόκκινο φωσφόρο, σύμφωνα με τα διεθνή πρότυπα προστασίας του περιβάλλοντος
Υψηλή ιδιότητα Tg αντιστέκεται στην θερμική παραμόρφωση κατά τη διάρκεια πολλαπλών διαδικασιών συγκόλλησης υψηλής θερμοκρασίας
Ο χαμηλός συντελεστής θερμικής διαστολής εξασφαλίζει σταθερή διάσταση υπό αυστηρούς κύκλους θερμοκρασίας
Εξαιρετική αντοχή σε υγρασία και χημικές ουσίες προσαρμόζεται σε περίπλοκα και σκληρά εργασιακά περιβάλλοντα
Η ισχυρή αντοχή CAF αποτρέπει αποτελεσματικά την αποτυχία διάδοσης του ανωδικού νήματος
Τέλεια συμβατότητα με διαδικασίες συναρμολόγησης χωρίς μόλυβδο για τυποποιημένη βιομηχανική κατασκευή
Τυπικές εφαρμογές
Αυτό το 8-στρώμα 10oz βαρύ χαλκό TU-865 PCB εφαρμόζεται ευρέως σε βιομηχανικούς τομείς υψηλής ισχύος και υψηλής αξιοπιστίας:
Ηλεκτρονικά συστήματα αυτοκινήτων και μονάδες ελέγχου οχημάτων σε σκληρό περιβάλλον
Πίνακες τροφοδοσίας ηλεκτρικής ενέργειας για διακομιστές υψηλής ισχύος και μονάδες διαχείρισης αποθήκευσης ενέργειας
Εξοπλισμός τηλεπικοινωνιών και ηλεκτροπαραγωγικές συσκευές κυτταρικών σταθμών βάσης
Βιομηχανικοί μηχανισμοί ελέγχου βαρέος ρεύματος και κυκλώματα μετατροπών υψηλής ισχύος
Πίνακες χειρισμού αυτοματισμού που απαιτούν συνεχή λειτουργία για μεγάλο χρονικό διάστημα
