Φύλλο χαλκού επίστρωσης DiClad 527 PCB Substrate

MOQ:	1 ΤΕΜ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

ΝτιΚλάντ 527

Πάχος laminate:

0,508mm 0,762mm 1,524mm

Μέγεθος laminate:

12''X18''(305X457mm) 18''X12''(457X305)18''X 24''(47

Βάρος χαλκού:

0,5 OZ (0,018 mm), 1 OZ (0,035 mm);

Επισημαίνω:

Χάλκινο έλασμα PCB DiClad 527

Φύλλο επικαλυμμένο με χαλκό

Έλασμα υποστρώματος PCB με εγγύηση

Περιγραφή προϊόντος

Τα ελάσματα DiClad 527 είναι σύνθετα υλικά PTFE ενισχυμένα με υφαντό υαλοβάμβακα, σχεδιασμένα για χρήση ως υποστρώματα πλακέτας τυπωμένου κυκλώματος (PCB) υψηλής απόδοσης. Μέσω ακριβούς βαθμονόμησης της αναλογίας υαλοβάμβακα-PTFE, το DiClad 527 προσφέρει μια ευέλικτη γκάμα προϊόντων—που εκτείνεται σε παραλλαγές με εξαιρετικά χαμηλή διηλεκτρική σταθερά (Dk) και παράγοντα απώλειας (Df), έως και εξαιρετικά ενισχυμένους βαθμούς βελτιστοποιημένους για βελτιωμένη σταθερότητα διαστάσεων.

Ο πυρήνας ενίσχυσης από υφαντό υαλοβάμβακα σε όλα τα υλικά της σειράς DiClad προσφέρει ανώτερη σταθερότητα διαστάσεων σε σύγκριση με τα ελάσματα PTFE ενισχυμένα με μη υφαντό υαλοβάμβακα με ισοδύναμη διηλεκτρική σταθερά. Ο αυστηρός έλεγχος διεργασιών και η συνέπεια της Rogers για το ύφασμα υαλοβάμβακα με επίστρωση PTFE επιτρέπουν ένα ευρύτερο φάσμα διαθέσιμων τιμών Dk, ενώ παράλληλα παράγουν ελάσματα με βελτιωμένη ομοιομορφία διηλεκτρικής σταθεράς σε σύγκριση με παρόμοιες εναλλακτικές λύσεις ενισχυμένες με μη υφαντό υαλοβάμβακα. Τα υλικά DiClad διαθέτουν μονόδρομα ευθυγραμμισμένα στρώματα υαλοβάμβακα με επίστρωση. Διαμορφώσεις διασταυρούμενων στρώσεων των περισσότερων βαθμών είναι διαθέσιμες στη σειρά προϊόντων CuClad.

Τα ελάσματα DiClad 527 είναι ιδανικά για εφαρμογές όπου η ομοιομορφία της διηλεκτρικής σταθεράς είναι μια κρίσιμη παράμετρος απόδοσης, συμπεριλαμβανομένων των φίλτρων RF, των συζευκτών και των ενισχυτών χαμηλού θορύβου (LNA). Είναι επίσης μια επιλογή υψηλής αξίας για διαχωριστές και συνδυαστές ισχύος, όπου η ελάχιστη απώλεια σήματος είναι υψίστης σημασίας. Με εύρος διηλεκτρικής σταθεράς (Er) 2,40–2,65, το DiClad 527 χρησιμοποιεί υψηλότερη αναλογία υαλοβάμβακα-PTFE για να επιτύχει μηχανική απόδοση που πλησιάζει τα συμβατικά υποστρώματα PCB—μαζί με πρόσθετα πλεονεκτήματα βελτιωμένης σταθερότητας διαστάσεων και μειωμένης θερμικής διαστολής σε όλους τους άξονες. Οι ηλεκτρικές ιδιότητες των ελασμάτων DiClad 527 επικυρώνονται μέσω αυστηρών δοκιμών στα 1 MHz και 10 GHz, αντίστοιχα.

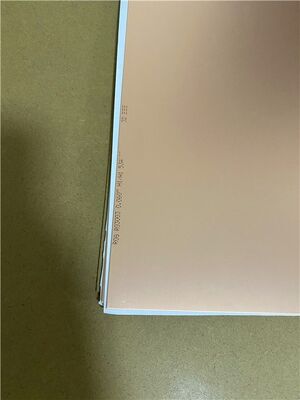

Φύλλο χαλκού επίστρωσης DiClad 527 PCB Substrate 0

Χαρακτηριστικά & Πλεονεκτήματα

Εξαιρετικά χαμηλή εφαπτομένη απώλειας
Εξαιρετική σταθερότητα διαστάσεων
Συνεπής απόδοση προϊόντος
Εξαιρετικά ομοιόμορφες ηλεκτρικές ιδιότητες σε όλο το εύρος συχνοτήτων λειτουργίας
Αξιόπιστη, επαναλαμβανόμενη μηχανική απόδοση
Ανώτερη χημική αντοχή

Τυπικές Εφαρμογές

Δίκτυα τροφοδοσίας στρατιωτικών ραντάρ
Εμπορικά δίκτυα κεραιών συστοιχίας φάσης
Κεραίες σταθμών βάσης χαμηλής απώλειας
Συστήματα καθοδήγησης πυραύλων
Ψηφιακές κεραίες ραδιοφώνου
Φίλτρα RF, συζεύκτες και ενισχυτές χαμηλού θορύβου (LNA)

Ιδιότητες	DiClad 527	Μονάδες	Συνθήκες Δοκιμής	Μέθοδος Δοκιμής
Ηλεκτρικές Ιδιότητες	-	-	-	-
Διηλεκτρική Σταθερά (10 GHz)	2,40-2,60	-	23˚C @ 50% RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Διηλεκτρική Σταθερά (1 MHz)	2,40-2,60	-	23˚C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Παράγοντας Απώλειας (10 GHz)	0,0017	-	23˚C @ 50% RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Παράγοντας Απώλειας (1 MHz)	0,0010	-	23˚C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Θερμικός Συντελεστής Διηλεκτρικής Σταθεράς	-153	ppm/˚C	-10 έως 140˚C 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Αντίσταση Όγκου	1,2 x 10⁹	MΩ-cm	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Αντίσταση Επιφάνειας	4,5 x 10⁷	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Διηλεκτρική Διάσπαση	>45	kV	D48/50	ASTM D-149
Αντοχή σε τόξο	>180	-	-	ASTM D-495
Θερμικές Ιδιότητες	-	-	-	-
Συντελεστής Θερμικής Διαστολής - x	14	ppm/˚C	-50˚C έως 150˚C	IPC TM-650 2.4.41
Συντελεστής Θερμικής Διαστολής - y	21	ppm/˚C	-50˚C έως 150˚C	IPC TM-650 2.4.41
Συντελεστής Θερμικής Διαστολής - z	173	ppm/˚C	-50˚C έως 150˚C	IPC TM-650 2.4.24
Θερμική Αγωγιμότητα	0,26	W/(m.K)	-	ASTM E1461
Μηχανικές Ιδιότητες	-	-	-	-
Αντοχή Ξεφλουδίσματος Χαλκού	14	Lbs/in	10s @288˚C 35 μm foil	IPC TM-650 2.4.8
Μέτρο Young	517, 706	kpsi	23˚C @ 50% RH	ASTM D-638
Αντοχή σε εφελκυσμό (MD, CMD)	19,0, 15,0	kpsi	23˚C @ 50% RH	ASTM D-882
Μέτρο Συμπίεσης	359	kpsi	23˚C @ 50% RH	ASTM D-695
Μέτρο Κάμψης	537	kpsi	23˚C @ 50% RH	ASTM D-3039
Φυσικές Ιδιότητες	-	-	-	-
Ευφλεκτότητα	V-0	-	C48/23/50 & C168/70	UL 94
Απορρόφηση Υγρασίας	0,03	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Πυκνότητα	2,31	g/cm³	C24/23/50 Method A	ASTM D792
Αποβολή Αερίων NASA	-	-	-	-
Συνολική Μάζα που Χάθηκε	0,02	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Συλλεγμένα Πτητικά	0,00	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Ανάκτηση Υδρατμών	0,01	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A

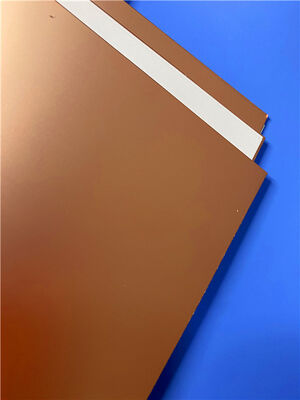

Φύλλο χαλκού επίστρωσης DiClad 527 PCB Substrate 1
