Υλικό TLX-9 PCB Υψηλής Συχνότητας Λαμινισμένα Χάλυβα

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

TLX-9

Πάχος laminate:

.0050'' - .0190'' 0,13mm – 0,48mm .0200'' - .0300'' 0,50mm – 0,76mm

Μέγεθος laminate:

12'' x 18'' 304mm x 457mm 16'' x 18'' 406mm x 457mm 18'' x 2

Βάρος χαλκού:

CH 1/2 oz./τετρ. πόδια ~ .0007'' ~18 μm C1 1 oz./τετρ. πόδια ~ .0014'' ~ 35 μm C2 2

Επισημαίνω:

Λαμινάνια υψηλής συχνότητας PCB TLX-9

φύλλο επικαλυμμένο με χαλκό υλικό PCB

Επικαλυμμένα με χαλκό φύλλα υψηλής συχνότητας

Περιγραφή προϊόντος

Το TLX-9 είναι ένα πολυστρωματικό υλικό με επένδυση χαλκού από PTFE/υαλοΐνα, κατασκευασμένο από την Taconic, μια εταιρεία με πάνω από 35 χρόνια εμπειρίας στην επικάλυψη υαλοΐνας με PTFE (πολυτετραφθοροαιθυλένιο). Αυτή η εξειδίκευση επιτρέπει στο TLX-9 να έχει εξαιρετικά καλά ελεγχόμενες ηλεκτρικές και μηχανικές ιδιότητες.

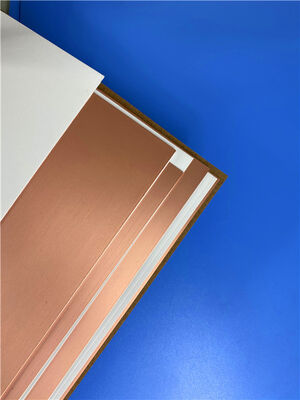

Υλικό TLX-9 PCB Υψηλής Συχνότητας Λαμινισμένα Χάλυβα 0

Βασικές Ηλεκτρικές Προδιαγραφές

Διηλεκτρική Σταθερά (Dk): 2,5; μπορεί να καθοριστεί οπουδήποτε εντός αυτού του εύρους με ανοχή ±0,04.

Συντελεστής Διάχυσης (Df): Περίπου 0,0019 όταν μετράται στα 10 GHz.

Επεξεργασιμότητα & Διαστατική Σταθερότητα

Τα πολυστρωματικά υλικά TLX (συμπεριλαμβανομένου του TLX-9) μπορούν να κοπούν, να τρυπηθούν, να αλεστούν και να επιμεταλλωθούν χρησιμοποιώντας τυπικές μεθόδους για υλικά PTFE/υαλοΐνας. Είναι διαστατικά σταθερά και παρουσιάζουν σχεδόν μηδενική απορρόφηση υγρασίας κατά τις διαδικασίες κατασκευής.

Επιλογές Επένδυσης Χαλκού

Τα πολυστρωματικά υλικά TLX παραγγέλλονται συνήθως με ηλεκτρολυτικό χαλκό 1/2, 1 ή 2 ουγγιών σε μία ή και στις δύο πλευρές.

Τυπικές Εφαρμογές

Τα πολυστρωματικά υλικά TLX-9 είναι κατάλληλα για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας και μικροκυμάτων, όπως:

LNAs (Ενισχυτές Χαμηλού Θορύβου), LNBs (Μπλοκ Χαμηλού Θορύβου) και LNCs (Μετατροπείς Χαμηλού Θορύβου)
Κεραίες Μεγάλου Μεγέθους PCS/PCN
Ενισχυτές Υψηλής Ισχύος
Παθητικά Εξαρτήματα
Συστήματα Ραντάρ
Κεραίες Φασικής Διάταξης
Συστήματα Κινητών Επικοινωνιών
Εξοπλισμός Δοκιμών Μικροκυμάτων
Συσκευές Μετάδοσης Μικροκυμάτων
Εξαρτήματα RF

TLX-9 ΤΥΠΙΚΕΣ ΤΙΜΕΣ
Ιδιότητα	Μέθοδος Δοκιμής	Μονάδες	Τιμή	Μονάδες	Τιμή
Διηλεκτρική Σταθερά @ 10 GHz	IPC-TM 650 2.5.5.5		2,50		2,50
Συντελεστής Διάχυσης @ 10 GHz	IPC-TM 650 2.5.5.5		0,0019		0,0019
Απορρόφηση Υγρασίας	IPC-TM 650 2.6.2.1	%	<0,02	%	<0,02
Διηλεκτρική Αντοχή	IPC-TM 650 2.5.6	kV	>60	kV	>60
Αντίσταση Όγκου	IPC-TM 650 2.5.17.1	Mohm/cm	107	Mohm/cm	107
Επιφανειακή Αντίσταση	IPC-TM 650 2.5.17.1	Mohm	107	Mohm	107
Αντίσταση Τόξου	IPC-TM 650 2.5.1	δευτερόλεπτα	>180	δευτερόλεπτα	>180
Αντοχή Κάμψης κατά μήκος	IPC-TM 650 2.4.4	lbs./in.	>23.000	N/mm2	>159
Αντοχή Κάμψης κατά πλάτος	IPC-TM 650 2.4.4	lbs./in.	>19.000	N/mm2	>131
Αντοχή Ξεφλουδίσματος (χαλκός 1oz)	IPC-TM 650 2.4.8	lbs./linear in.	12,0	N/mm	2,1
Θερμική Αγωγιμότητα	ASTM F 433	W/m/K	0,19	W/m/K	0,19
x-y CTE	ASTM D 3386 (TMA)	ppm/°C	9-12	ppm/°C	9-12
z CTE	ASTM D 3386 (TMA)	ppm/°C	130-145	ppm/°C	130-145
Βαθμολογία Αναφλεκτότητας UL-94	UL-94		V-0		V-0
