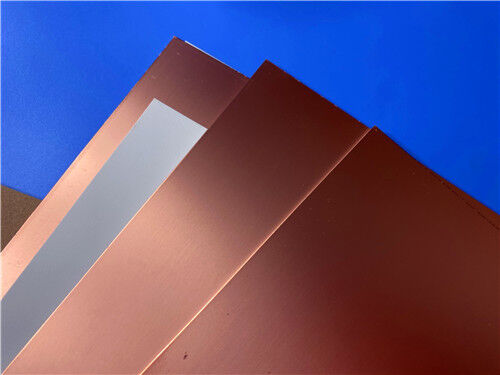

Φύλλο χαλκού με επένδυση F4BTMS233

Το F4BTMS233 είναι μια προηγμένη επανάληψη της σειράς F4BTM, που αναπτύχθηκε μέσω καινοτόμων βελτιώσεων στις διαδικασίες σύνταξης και παραγωγής.Με την ενσωμάτωση σημαντικού περιεχομένου κεραμικής ύλης και την ενίσχυση της με εξαιρετικά λεπτό ύφασμα από ίνες γυαλί, το υλικό αυτό προσφέρει σημαντικά βελτιωμένα χαρακτηριστικά απόδοσης, συμπεριλαμβανομένου ενός ευρύτερου εύρους διηλεκτρικής σταθεράς.εξαιρετικά αξιόπιστη λύση ικανή να χρησιμεύσει ως άμεση αντικατάσταση συγκρίσιμων διεθνών υλικών.

Η εκλεπτυσμένη σύνθεση του υλικού είναι ελάχιστη και πολύ λεπτή, σε συνδυασμόομοιόμορφη κατανομή των εξειδικευμένων νανοκεραμικών σωματιδίων εντός της ρητίνης PTFE ελαχιστοποιεί τις επιπτώσεις του υαλοπλασμού κατά τη μετάδοση του σήματοςΗ ανισοτροπία στους άξονες X, Y και Z μειώνεται, ενώ το εύρος συχνοτήτων λειτουργίας, η ηλεκτρική ισχύς, η οπτική ακτινοβολία και η οπτική ακτινοβολία μειώνονται.και η θερμική αγωγιμότητα αυξάνεταιΤο υλικό διατηρεί επίσης χαμηλό συντελεστή θερμικής διαστολής και σταθερές διηλεκτρικές ιδιότητες σε διακυμάνσεις θερμοκρασίας.

Η σειρά F4BTMS είναι τυποποιημένη με χαλκό χαλκού χαμηλού προφίλ RTF, μειώνει την απώλεια των αγωγών, εξασφαλίζοντας παράλληλα ισχυρή αντοχή στην απολέπιση και μπορεί να συνδυαστεί με υπόστρωμα χαλκού ή αλουμινίου.

Τα PCB που χρησιμοποιούν αυτό το υλικό είναι συμβατά με τις τυποποιημένες τεχνικές επεξεργασίας πλαστικού υλικού PTFE. Οι ανώτερες μηχανικές και φυσικές ιδιότητές του υποστηρίζουν πολυεπίπεδα, υψηλό αριθμό στρωμάτων και σχεδιασμούς backplane,ενώ προσφέρει επίσης εξαιρετική κατασκευαστική ικανότητα για διασυνδέσεις υψηλής πυκνότητας και κυκλώματα λεπτής γραμμής.

Βασικά χαρακτηριστικά

• Σφιχτή διαμετρική σταθερή ανοχή με σταθερή απόδοση από παρτίδα σε παρτίδα.
• Εξαιρετικά χαμηλή διαλεκτρική απώλεια.
• Σταθερή διηλεκτρική σταθερά και χαμηλή απώλεια έως 40 GHz, υποστηρίζοντας εφαρμογές ευαισθησίας φάσης.
• Εξαιρετική σταθερότητα θερμοκρασίας από 55°C έως 150°C, εξασφαλίζοντας αξιόπιστη συχνότητα και φάση απόκρισης.
• Υψηλή αντοχή σε ακτινοβολία με διατήρηση των ηλεκτρικών και μηχανικών ιδιοτήτων μετά την έκθεση.
• Χαμηλή εκπομπή αερίων, σύμφωνα με τα πρότυπα εκπομπής αερίων κενού διαστήματος.
• Χαμηλή CTE στις κατευθύνσεις X, Y και Z για αξιόπιστη σταθερότητα διαστάσεων και ακεραιότητα PTH.
• Βελτιωμένη θερμική αγωγιμότητα για εφαρμογές μεγαλύτερης ισχύος.
• Υψηλότερη σταθερότητα διαστάσεων.
• Χαμηλή απορρόφηση υγρασίας.

Τυπικές εφαρμογές

• Συστήματα αεροδιαστημικής και αεροηλεκτρονικής, συμπεριλαμβανομένου του διαστημικού και του εξοπλισμού καμπίνας.
• Μικροκύματα και συστατικά ραδιοσυχνοτήτων.
• Ράδαρα και στρατιωτικά συστήματα ραντάρ.
• Δίκτυα τροφοδοσίας.
• Φάση-ευαίσθητες κεραίες και φάσεις κεραίες συστοιχίας.
• Δορυφορικές επικοινωνίες και συναφή συστήματα.
