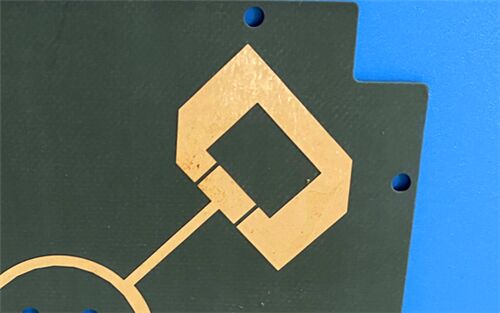

Ψάχνετε για ένα υψηλής απόδοσης 2 στρώσεων άκαμπτο RF PCB σχεδιασμένο για να ανταποκριθεί στις απαιτήσεις των προκλητικών εφαρμογών μικροκυμάτων, RF, και ραντάρ;Αυτό το 2 στρώματα άκαμπτο RF PCB είναι κατασκευασμένο με F4BME217 της Wangling ένα υψηλής απόδοσης σύνθετο πλάσμα PTFE σχεδιασμένο για να παρέχει ανώτερη, σταθερές ηλεκτρικές ιδιότητες, ικανοποιώντας παράλληλα τις ανάγκες ακρίβειας των σχεδίων υψηλής συχνότητας.το εν λόγω PCB εξασφαλίζει αξιόπιστη απόδοση για κρίσιμες εφαρμογές όπως δορυφορικά συστήματα επικοινωνίαςΜε έντονη έμφαση στην ακρίβεια, την απόδοση χαμηλών απωλειών και την προσαρμοστικότητα του σχεδιασμού,Η εταιρεία είναι η ιδανική επιλογή για τους μηχανικούς και τις ομάδες προμηθειών που αναζητούν μια αξιόπιστη, υψηλής απόδοσης οικιακό υπόστρωμα για υψηλής ακρίβειας έργα ραδιοσυχνοτήτων και μικροκυμάτων.
Προδιαγραφές PCB
| Κατασκευαστικό στοιχείο |
Λεπτομέρειες |
| Διάμετρος πλακέτας (2-στρωμάτων RF PCB) |
102 mm x 83 mm (1PCS), με στενή ανοχή +/- 0,15 mm για να εξασφαλιστεί η ακριβής προσαρμογή στις ρυθμίσεις συναρμολόγησης |
| Ακολουθήστε και χώρο |
Ελάχιστο 5/6 mils, διευκολύνοντας το συμπαγές, λεπτόγραφο σχεδιασμό κυκλωμάτων χωρίς να θέτει σε κίνδυνο την ακεραιότητα του σήματος |
| Ελάχιστο μέγεθος τρύπας |
0.25mm, συμβατό με τις ανάγκες τοποθέτησης τυποποιημένων εξαρτημάτων για εφαρμογές ραδιοσυχνοτήτων με ακριβή εστίαση |
| Διάδρομοι |
Χωρίς τυφλούς διαδρόμους, απλοποιώντας τη διαδικασία κατασκευής, εξασφαλίζοντας παράλληλα ασφαλείς διασυνδέσεις μεταξύ των στρωμάτων για τη μετάδοση σήματος υψηλής συχνότητας |
| Δάχος τελικής σανίδας |
1.3mm, παρέχοντας μηχανική ανθεκτικότητα, διατηρώντας παράλληλα τη συμβατότητα με τις ανάγκες συναρμολόγησης υψηλής ακρίβειας RF |
| Βάρος χαλκού |
1 oz (1,4 mils) στα εξωτερικά στρώματα (35μm), παρέχοντας εξαιρετική αγωγιμότητα για σήματα υψηλής συχνότητας RF και μικροκυμάτων |
| Μέσα από πάχος επικάλυψης |
20μm, σύμφωνα με τα πρότυπα IPC-Class 2 για την εξασφάλιση αξιόπιστων ηλεκτρικών συνδέσεων και μηχανικής αντοχής σε σκληρά περιβάλλοντα |
| Τελεία επιφάνειας |
Γυμνό χαλκό, βελτιστοποιημένο για ανώτερες ηλεκτρικές επιδόσεις, ακριβείς δυνατότητες χαρακτικής και χαμηλή απώλεια αγωγού σε υψηλής ακρίβειας σχεδιασμούς RF |
| Μεταξοσυσκευή & Μασκαρίστρα |
Χωρίς επάνω ή κάτω μεταξοειδή οθόνη· χωρίς επάνω ή κάτω μάσκα συγκόλλησης, εξασφαλίζοντας ένα καθαρό σχέδιο που είναι βελτιστοποιημένο για την απόδοση σήματος υψηλής συχνότητας RF |
| Δοκιμασία ποιότητας |
Η 100% ηλεκτρική δοκιμή διεξάγεται πριν από την αποστολή, διασφαλίζοντας τη λειτουργικότητα και την εξάλειψη ελαττωματικών μονάδων για αξιόπιστη χρήση |
Πίνακες PCB-επάνω Διαμόρφωση
| Συστατικό συσσωρευτής |
Προδιαγραφές και περιγραφή |
| Διάταξη χαλκού 1 |
35μm εξασφαλίζει αποτελεσματική μετάδοση σήματος και θερμική αγωγιμότητα για εφαρμογές υψηλής συχνότητας RF και μικροκυμάτων |
| Κέντρο F4BME217 |
1.0mm (39.37mil) ∆υπηρετεί ως το θεμέλιο της ανώτερης ηλεκτρικής απόδοσης του PCB, σχεδιασμένο για απαιτητικά έργα ραδιοσυχνοτήτων και μικροκυμάτων |
| Διάταξη χαλκού 2 |
35μm Παρέχει σταθερή αγωγιμότητα και συμμετρία για ισορροπημένη ροή σήματος σε κυκλώματα υψηλής συχνότητας RF |
Τύπος και διαθεσιμότητα των εικόνων
Μορφή σχεδίου: Gerber RS-274-X Η βιομηχανική τυποποιημένη μορφή για την κατασκευή PCB, διασφαλίζοντας τη συμβατότητα με όλα τα σημαντικά λογισμικά σχεδιασμού και κατασκευής.
Διαθεσιμότητα: Παγκόσμια. Παρέχουμε παγκόσμια αποστολή για να καλύψουμε τις ανάγκες των μηχανικών και των κατασκευαστών σε όλο τον κόσμο, με χρόνο παράδοσης που πληροί τα πρότυπα της βιομηχανίας.
Υποστρώμα F4BME217: Το κλειδί για εξαιρετικές επιδόσεις ραδιοσυχνοτήτων
Το F4BME217 PTFE σύνθετο στρώμα της Wangling χρησιμεύει ως η ραχοκοκαλιά των ανώτερων επιδόσεων των PCBs μας, σχεδιασμένα για να ανταποκριθούν στις απαιτήσεις των απαιτητικών εφαρμογών RF, μικροκυμάτων και ραντάρ:
Το F4BME217 της Wangling είναι ένα σύνθετο επικαλυμμένο υλικό υψηλών επιδόσεων από PTFE που αναπτύχθηκε για απαιτητικές εφαρμογές ραδιοκυμάτων και μικροκυμάτων.Παρέχει ανώτερηΩς υλικό επόμενης γενιάς, ξεπερνά τον προκάτοχό του.F4BM220Με ένα σημαντικό περιθώριο, προσφέρει χαμηλότερη διαλεκτρική απώλεια, υψηλότερη αντίσταση μονόποίησης και βελτιωμένη σταθερότητα.εγχώρια εναλλακτική λύση υψηλών επιδόσεων σε σύγκριση με τα συγκρίσιμα εισαγόμενα στρώματα.
Το F4BME217 είναι επιχρισμένο με αντίστροφα επεξεργασμένο χαλκό (RTF) χαλκού.και μειώνει την απώλεια αγωγού, καθιστώντας το ιδανικό για υψηλής ακρίβειας ραδιοσυχνότητες και μικροκυμάτων, όπου η ακεραιότητα του σήματος είναι εξαιρετικά σημαντική.Σε αντίθεση με τα παραδοσιακά λαμινάτα, το F4BME217 επιτυγχάνει μια ισορροπία μεταξύ ηλεκτρικής απόδοσης και μηχανικής ανθεκτικότητας, καθιστώντας το μια ευπροσάρμοστη επιλογή για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας.
Βασικά χαρακτηριστικά και οφέλη του PCB F4BME217
Οι ηλεκτρικές και μηχανικές ιδιότητες του F4BME217 ρυθμίζονται με ακρίβεια με την τροποποίηση της αναλογίας του PTFE προς το υαλοπίνακα μέσα στο σύνθετο, παρέχοντας στους μηχανικούς μοναδική ευελιξία σχεδιασμού:
Ελεγχόμενες διηλεκτρικές σταθερές: Η προσαρμογή της αναλογίας PTFE προς υαλοπλαστική επιτρέπει προσαρμοσμένες διηλεκτρικές ιδιότητες, επιτρέποντας στους μηχανικούς να βελτιστοποιούν τα σχέδια για συγκεκριμένες απαιτήσεις συχνότητας
Χαρακτηριστικά χαμηλής απώλειας Διατηρεί εξαιρετικά χαμηλή διηλεκτρική απώλεια, η οποία είναι κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής συχνότητας ραδιοκυμάτων και μικροκυμάτων
Βελτιωμένη σταθερότητα διαστάσεων ∙ Η υψηλότερη περιεκτικότητα σε γυαλί ίνα βελτιώνει τη σταθερότητα διαστάσεων, μειώνει τον συντελεστή θερμικής διαστολής,και μειώνει τη μετατόπιση της θερμοκρασίας, εξασφαλίζοντας την αξιοπιστία στις αλλαγές της θερμοκρασίας
Εξισορροπημένη ανταλλαγή επιδόσεων ∙ Η υψηλότερη αναλογία της ινώδους γυαλιού αυξάνει τη μηχανική ανθεκτικότητα και σταθερότητα, με μόνο μια μικρή αύξηση της διηλεκτρικής απώλειας,παρέχοντας τη βέλτιστη ισορροπία για διάφορες εφαρμογές
Ευελιξία σχεδιασμού - Επιτρέπει στους μηχανικούς να επιλέγουν την βέλτιστη ποιότητα υλικού για να εξισορροπήσουν τις ηλεκτρικές επιδόσεις, τη μηχανική ανθεκτικότητα και τις απαιτήσεις επεξεργασίας για τις ειδικές ανάγκες του έργου τους
Υψηλότερη απόδοση χαμηλής PIM ∙ Καλυμμένο με χαλκό RTF, το οποίο μειώνει τις παθητικές παρεμβολές διατροπικής διαμόρφωσης και βελτιώνει την ποιότητα του σήματος σε συστήματα ραδιοσυχνοτήτων υψηλής ακρίβειας
Εφαρμογές
Το F4BME217 2-στρωτό RF PCB μας έχει σχεδιαστεί ειδικά για προκλητικές εφαρμογές υψηλής συχνότητας και υψηλής ακρίβειας, συμπεριλαμβανομένων:
- Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ
- Μετατροπείς φάσης και παθητικά εξαρτήματα
- Διαχωριστές ισχύος, συνδετήρες και συνδυαστές
- Δίκτυα τροφοδοσίας και κεραίες φάσης
- Συστήματα δορυφορικής επικοινωνίας
- Άντενες σταθμού βάσης
