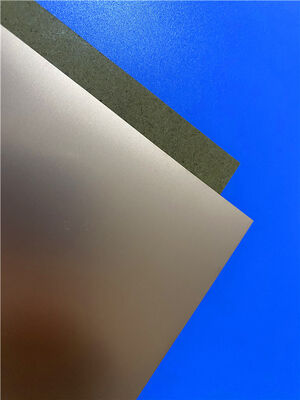

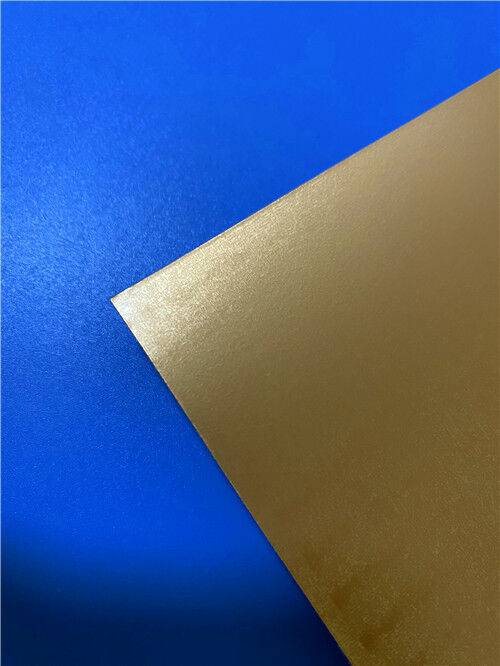

CuClad 250 PCB Substrate Copper Plated Laminate Sheet (Πλάκα με επικάλυψη από χαλκό)

Τα ελάσματα CuClad 250 είναι σύνθετα υλικά PTFE ενισχυμένα με υφαντό υαλοβάμβακα, σχεδιασμένα για χρήση ως υποστρώματα πλακέτας τυπωμένου κυκλώματος (PCB) υψηλής απόδοσης. Μέσω ακριβούς βαθμονόμησης της αναλογίας υαλοβάμβακα-PTFE, το CuClad 250 προσφέρει ένα ευέλικτο χαρτοφυλάκιο προϊόντων—που περιλαμβάνει ποιότητες με εξαιρετικά χαμηλή διηλεκτρική σταθερά (Er) και εφαπτομένη απωλειών, έως και εξαιρετικά ενισχυμένες παραλλαγές βελτιστοποιημένες για βελτιωμένη σταθερότητα διαστάσεων.

Η ενσωματωμένη ενίσχυση από υφαντό υαλοβάμβακα σε όλα τα υλικά της σειράς CuClad προσφέρει ανώτερη σταθερότητα διαστάσεων σε σύγκριση με τα ελάσματα PTFE ενισχυμένα με μη υφαντό υαλοβάμβακα με ισοδύναμη διηλεκτρική σταθερά. Ο αυστηρός έλεγχος διεργασιών και η συνέπεια της Rogers για το ύφασμα υαλοβάμβακα με επίστρωση PTFE επιτρέπουν ένα ευρύτερο φάσμα διαθέσιμων τιμών Er, ενώ παράλληλα παράγουν ελάσματα με βελτιωμένη ομοιομορφία διηλεκτρικής σταθεράς σε σύγκριση με παρόμοιες εναλλακτικές λύσεις ενισχυμένες με μη υφαντό υαλοβάμβακα. Αυτά τα βασικά χαρακτηριστικά απόδοσης τοποθετούν τα ελάσματα CuClad ως μια λύση υψηλής αξίας για φίλτρα RF, συζεύκτες και ενισχυτές χαμηλού θορύβου (LNA).

Ένα καθοριστικό χαρακτηριστικό των ελασμάτων CuClad είναι η διασταυρούμενη αρχιτεκτονική τους: εναλλασσόμενα στρώματα πτυχών υαλοβάμβακα με επίστρωση PTFE προσανατολίζονται κατά 90° το ένα ως προς το άλλο. Αυτός ο ιδιόκτητος σχεδιασμός προσφέρει πραγματική ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XY—ένα μοναδικό χαρακτηριστικό απόδοσης αποκλειστικό για τα ελάσματα CuClad, ασυναγώνιστο από οποιοδήποτε άλλο έλασμα PTFE ενισχυμένο με υφαντό ή μη υφαντό υαλοβάμβακα στην αγορά. Αυτό το εξαιρετικό επίπεδο ισοτροπίας έχει επικυρωθεί από τους σχεδιαστές ως κρίσιμο για απαιτητικές εφαρμογές κεραιών διατεταγμένης διάταξης.

Με εύρος διηλεκτρικής σταθεράς (Er) 2,40–2,60, το CuClad 250 χρησιμοποιεί υψηλότερη αναλογία υαλοβάμβακα-PTFE για την επίτευξη μηχανικής απόδοσης που πλησιάζει αυτή των συμβατικών υποστρωμάτων PCB. Πρόσθετα βασικά οφέλη περιλαμβάνουν βελτιωμένη σταθερότητα διαστάσεων και μειωμένη θερμική διαστολή σε όλους τους άξονες. Για εφαρμογές απόδοσης υψηλής κρισιμότητας, τα προϊόντα CuClad μπορούν να καθοριστούν με την ποιότητα δοκιμών LX—αυτός ο χαρακτηρισμός εξασφαλίζει ατομική δοκιμή κάθε φύλλου, με επίσημη αναφορά δοκιμής που περιλαμβάνεται στην παραγγελία. Τα προϊόντα ποιότητας LX έχουν μια premium τιμή, καθώς ένα τμήμα κάθε φύλλου χρησιμοποιείται για καταστροφικές δοκιμές για την επικύρωση της απόδοσης.

Χαρακτηριστικά & Πλεονεκτήματα

• Διασταυρούμενη αρχιτεκτονική υφαντού υαλοβάμβακα με εναλλασσόμενες πτυχές προσανατολισμένες κατά 90°
• Υψηλή αναλογία PTFE-προς-γυαλί
• Ανώτερη ομοιομορφία διηλεκτρικής σταθεράς σε σύγκριση με παρόμοια ελάσματα ενισχυμένα με μη υφαντό υαλοβάμβακα
• Πραγματική ηλεκτρική και μηχανική ισοτροπία στο επίπεδο XY
• Εξαιρετικά χαμηλή απώλεια σήματος
• Ιδανικό για σχέδια κυκλωμάτων ευαίσθητα στη διηλεκτρική σταθερά (Er)

Τυπικές Εφαρμογές

• Συστήματα στρατιωτικών ηλεκτρονικών (ραντάρ, ηλεκτρονικά αντίμετρα [ECM], μέτρα ηλεκτρονικής υποστήριξης [ESM])
• Στοιχεία μικροκυμάτων (ενισχυτές χαμηλού θορύβου [LNA], φίλτρα, συζεύκτες κ.λπ.)
