Φύλλο ελασματοποιημένου χαλκού για υπόστρωμα PCB IsoClad 933

MOQ:	1 ΤΕΜ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

IsoClad 933

Πάχος laminate:

0,381mm 0,787mm 1,575mm

Μέγεθος laminate:

305X460mm(12X18''); 24X18''(610X457mm)

Βάρος χαλκού:

0,5 OZ (0,018 mm), 1 OZ (0,035 mm);

Επισημαίνω:

Υπόστρωμα PCB IsoClad 933

Φύλλο επικαλυμμένο με χαλκό

Υπόστρωμα PCB με εγγύηση

Περιγραφή προϊόντος

Τα λαμινάτα IsoClad® 933 είναι μη υφασμένα σύνθετα υλικά PTFE ενισχυμένα με γυαλί ίνες που έχουν σχεδιαστεί για χρήση ως υποστρώματα πλακών κυκλωμάτων (PCB).Η αρχιτεκτονική των μη υφασμένων ενισχυτών παρέχει βελτιωμένη ικανότητα κάμψης, καθιστώντας αυτά τα στρώματα ιδανικά κατάλληλα για εφαρμογές που απαιτούν μετά την κατασκευή κάμψη κυκλώματος.

Σε αντίθεση με τις τυπικές εναλλακτικές μη υφασμένες ίνες γυαλιού/PTFE, IsoClad series laminates incorporate longer randomly oriented fibers and leverage a proprietary manufacturing process to deliver superior dimensional stability and enhanced dielectric constant (Dk) uniformity, ακόμη και σε σύγκριση με ανταγωνιστικά προϊόντα με ισοδύναμες τιμές διαλεκτρικών σταθερών.

Με διηλεκτρική σταθερά (Er) 2.33, τα λαμινάτα IsoClad 933 χρησιμοποιούν υψηλότερη αναλογία ινών γυαλιού προς PTFE για να σχηματίσουν μια πολύ ενισχυμένη σύνθετη δομή.Αυτή η βελτιστοποιημένη σύνθεση επιτυγχάνει βελτιωμένη σταθερότητα διαστάσεων παράλληλα με αυξημένη μηχανική αντοχή, χωρίς να διακυβεύεται η ηλεκτρική απόδοση του πυρήνα.

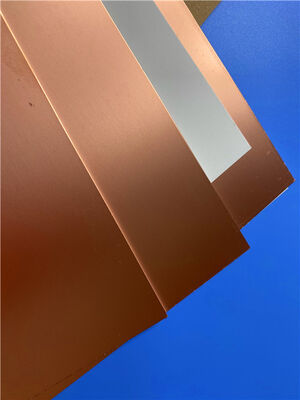

Φύλλο ελασματοποιημένου χαλκού για υπόστρωμα PCB IsoClad 933 0

Χαρακτηριστικά

Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
Χαμηλή διηλεκτρική σταθερά (Er = 2,33)
Υπερ-χαμηλή απώλεια σήματος

Οφέλη

Μειωμένη ακαμψία σε σύγκριση με υφασμένα επικαλυμμένα υφάσματα ενισχυμένα με γυαλί
Εξαιρετική ισοτροπία στους άξονες X, Y και Z

Τυπικές εφαρμογές

Άλλες συσκευές για την κατασκευή ηλεκτρικών κυψελών
Συστήματα με ράβδο και μικρο-ράβδο
Συστήματα καθοδήγησης πυραύλων
Συστήματα ραντάρ και ηλεκτρονικού πολέμου

Ιδιοκτησία	Μέθοδος δοκιμής	Υπόθεση	IsoClad 933
Η διηλεκτρική σταθερά @ 10 GHz	IPC TM-650 2.5.5.5	C23/50	2.33
Παράγοντας διάσπασης @ 10 GHz	IPC TM-650 2.5.5.5	C23/50	0.0016
Θερμικός συντελεστής Er (ppm/°C)	IPC TM-650 2.5.5.5 (προσαρμοσμένη)	-10°C έως +140°C	-132
Δυνατότητα αποτρίχωσης (lbs.per inch)	IPC TM-650 2.4.8	Μετά την θερμική	10
Αντίσταση όγκου (MΩ-cm)	IPC TM-650 2.5.17.1	C96/35/90	3.5 x 108
Αντίσταση επιφάνειας (MΩ)	IPC TM-650 2.5.17.1	C96/35/90	1.0 x 108
Αντίσταση τόξου (σε δευτερόλεπτα)	ΑΣTM D-495	D48/50	> 180
Μοντέλο τράβηξης (kpsi)	ΑΣTM D-638	Α, 23°C	173, 147
Δυνατότητα τράβηξης (kpsi)	ΑΣTM D-882	Α, 23°C	6.8, 5.3
Συμπίεση (kpsi)	ΑΣTM D-695	Α, 23°C	197
Μοντέλο κάμψης (kpsi)	ΑΣTM D-790	Α, 23°C	239
Διάσπαση του διηλεκτρικού ρεύματος (kV)	ΑΣTM D-149	D48/50	> 45
Σφιχτότητα (g/cm3)	ASTM D-792 (μέθοδος Α)	Α, 23°C	2.27
Απορρόφηση νερού (%)	MIL-S-13949H 3.7.7; IPC TM-650 2.6.2.2	Ε1/105 + D24/23	0.05
Συντελεστής θερμικής διαστολής (ppm/°C)	IPC TM-650 2.4.24Μεταλλουργός 3000 θερμομηχανικός αναλυτής	0°C έως 100°C	Άξονας Χ: 31
Άξονας Y: 47	Άξονας Y: 35
Άξονας Ζ: 236	Άξονας Ζ: 203
Θερμική αγωγιμότητα (W/mK)	ΑΣTM E-1225	100°C	0.263
Απαιτήσεις εξάτμισης αερίων	125°C, ≤10−6 torr	-
Συνολική απώλεια μάζας (%)	Μέγιστο 1,00%	125°C, ≤10−6 torr	0.03
Συλλεγόμενο πτητικό υλικό συμπύκνωσης (%)	Μέγιστο 0,10%	125°C, ≤10−6 torr	0.00
Επανακύκλωση υδρατμών (%)	-	125°C, ≤10−6 torr	0.02
Ορατό συμπύκνωμα	±	125°C, ≤10−6 torr	ΟΧΙ
Πυροδοσία	UL 94 Ψηλή εγκαύση, IPC TM-650 2.3.10	C48/23/50, E24/125	Ακολουθεί τις απαιτήσεις της UL94-V0

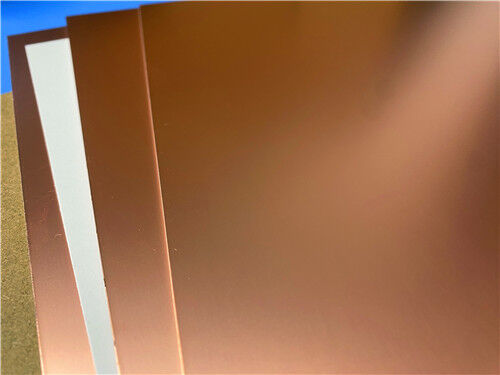

Φύλλο ελασματοποιημένου χαλκού για υπόστρωμα PCB IsoClad 933 1
