4 στρώματα υβριδικών PCB υψηλής συχνότητας σε υλικό RO4003C και FR-4

Αυτή η υβριδική πλακέτα PCB υψηλής συχνότητας 4 στρωμάτων διαθέτει σύνθετο υπόστρωμα που συνδυάζει RO4003C και FR4 (TG175), επιτυγχάνοντας βέλτιστη ισορροπία μεταξύ απόδοσης υψηλής συχνότητας και αποδοτικότητας κόστους. Κατασκευασμένη σε αυστηρή συμμόρφωση με τα πρότυπα IPC-3, διαθέτει ακριβή δομικό έλεγχο και αξιόπιστη ποιότητα διαδικασίας, καθιστώντας την ιδανική για σενάρια μετάδοσης σήματος υψηλής συχνότητας που απαιτούν σταθερή απόδοση και μέτριο κόστος. Ενσωματώνοντας εξαιρετικές ηλεκτρικές ιδιότητες, μηχανική σταθερότητα και συμβατότητα διαδικασιών, αυτό το προϊόν μπορεί να καλύψει τις ανάγκες εφαρμογής ενός ευρέος φάσματος ηλεκτρονικών συσκευών.

PCB Προδιαγραφές

Δομή Στοίβαξης PCB (Από Πάνω προς Κάτω)

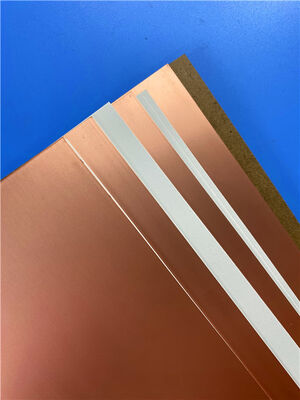

Εισαγωγή Υποστρώματος RO4003C

Το RO4003C είναι ένα ιδιόκτητο σύνθετο υλικό υδρογονανθράκων ενισχυμένο με γυάλινο ύφασμα και γεμισμένο με κεραμικό, που αναπτύχθηκε από την Rogers Corporation. Συνδυάζει την ηλεκτρική απόδοση του PTFE/γυάλινου υφάσματος με την επεξεργασιμότητα της εποξειδικής ρητίνης/γυαλιού, εξαλείφοντας την ανάγκη για ειδικές επεξεργασίες οπών ή διαδικασίες λειτουργίας - διακρίνοντάς το από τα υλικά μικροκυμάτων PTFE. Μη βρωμιωμένο και όχι συμβατό με UL 94 V-0, μπορεί να αντικατασταθεί με λαμινάτες RO4835 ή RO4350B για εφαρμογές που απαιτούν επιβραδυντικό φλόγας. Οι σταθερές διηλεκτρικές του ιδιότητες και η αποδοτικότητα κόστους το καθιστούν ευρέως χρησιμοποιούμενο στην κατασκευή πλακετών PCB υψηλής συχνότητας.

Πεδία Εφαρμογής

-Εξοπλισμός επικοινωνιών υψηλής συχνότητας: Κεραίες μικροκυμάτων, ενισχυτές RF και πομποδέκτες σήματος.

-Ηλεκτρονικά αυτοκινήτων: Ραντάρ επί του οχήματος, μονάδες επικοινωνίας εντός οχήματος και συστήματα πλοήγησης GPS.

-Ηλεκτρονικά ευρείας κατανάλωσης: Συσκευές ασύρματης επικοινωνίας υψηλής συχνότητας, έξυπνα φορητά αξεσουάρ και εξοπλισμός μετάδοσης δεδομένων υψηλής ταχύτητας.

-Βιομηχανικός εξοπλισμός: Όργανα δοκιμών και μετρήσεων, και συστήματα βιομηχανικού ελέγχου που απαιτούν σταθερά σήματα υψηλής συχνότητας.

-Αεροδιαστημική και άμυνα: Οικονομικά εξαρτήματα μικροκυμάτων και εξοπλισμός επικοινωνιών αέρος.

Σημεία Επεξεργασίας

Συμβατότητα Επεξεργασίας: Συμβατό με τυπικό εξοπλισμό/διαδικασίες FR-4 και τα περισσότερα συστήματα εργαλείων· συνιστώνται υποδοχές με εγκοπές, εργαλεία πολλαπλών γραμμών και διάτρηση μετά την χάραξη· λειτουργεί με τα περισσότερα φωτοανθεκτικά και τυπικά συστήματα DES.

Αποθήκευση: Αποθηκεύστε σε θερμοκρασία 10-32°C (50-90°F)· υιοθετήστε τη μέθοδο πρώτης εισόδου-πρώτης εξόδου (FIFO) και παρακολουθήστε τους αριθμούς παρτίδας υλικού.

Προετοιμασία Εσωτερικού Στρώματος: Οι λεπτότεροι πυρήνες χρειάζονται χημική επιφανειακή προετοιμασία, οι παχύτεροι πυρήνες επιτρέπουν μηχανική λείανση· χρησιμοποιήστε οξείδιο χαλκού ή εναλλακτική διαδικασία για συγκόλληση πολλαπλών στρωμάτων.

Διάτρηση: Αποφύγετε ταχύτητες >500 SFM· τα φορτία τσιπς ποικίλλουν ανάλογα με τη διάμετρο του τρυπανιού· προτιμώνται τρυπάνια τυπικής γεωμετρίας· τραχύτητα τοιχώματος οπής 8-25 μm, αριθμός χτυπημάτων βάσει επιθεώρησης PTH.

Επεξεργασία PTH: Η επιφανειακή προετοιμασία εξαρτάται από το πάχος του υλικού· η αφαίρεση ρητίνης συνήθως δεν είναι απαραίτητη για πλακέτες διπλής όψης (μπορεί να χρειαστεί για πολλαπλών στρωμάτων)· δεν απαιτείται ειδική μεταλλική επεξεργασία· 0,00025” επίστρωση χαλκού για οπές υψηλού λόγου διαστάσεων· όχι χάραξη RO4003C.

Επιμετάλλωση Χαλκού: Συμβατό με τυπικές διαδικασίες επιμετάλλωσης και SES· διατηρήστε την επιφάνεια μετά τη χάραξη για πρόσφυση της μάσκας συγκόλλησης.

Τελικές Επεξεργασίες: Συμβατό με OSP, HASL και τις περισσότερες χημικές/ηλεκτρολυτικές επιμεταλλώσεις.

Δρομολόγηση: Χρησιμοποιήστε καρβιδικά εργαλεία· αφαιρέστε τον χαλκό από τη διαδρομή δρομολόγησης· τα κυκλώματα μπορούν να εξατομικευτούν με διάφορες μεθόδους (κοπή, πριόνισμα, κ.λπ.).

Συγκόλληση Πολλαπλών Στρωμάτων: Συμβατό με διάφορα συστήματα κόλλας· ακολουθήστε τις οδηγίες της κόλλας για τις παραμέτρους συγκόλλησης.

Υβριδική Πλακέτα PCB Υψηλής Συχνότητας (Υβριδική PCB)

Μια υβριδική πλακέτα PCB υψηλής συχνότητας είναι μια σύνθετη πλακέτα τυπωμένου κυκλώματος που ενσωματώνει δύο ή περισσότερα διαφορετικά υλικά υποστρώματος (συνήθως υψηλής συχνότητας και τυπικά υποστρώματα) σε μια ενιαία δομή PCB. Συνδυάζει τα πλεονεκτήματα κάθε υποστρώματος: τα υποστρώματα υψηλής συχνότητας (π.χ., RO4003C) χρησιμοποιούνται σε περιοχές που απαιτούν μετάδοση σήματος υψηλής συχνότητας για να διασφαλιστεί η ακεραιότητα του σήματος, ενώ τα τυπικά υποστρώματα (π.χ., FR4) χρησιμοποιούνται σε περιοχές που απαιτούν μόνο βασικές ηλεκτρικές συνδέσεις για τον έλεγχο του κόστους παραγωγής. Αυτό το προϊόν είναι μια τυπική υβριδική πλακέτα PCB υψηλής συχνότητας, συνδυάζοντας το υπόστρωμα υψηλής συχνότητας RO4003C με το τυπικό υπόστρωμα FR4 (TG175).

Πλεονεκτήματα

Αποδοτικότητα Κόστους: Εξαλείφει το υψηλό κόστος χρήσης υποστρωμάτων υψηλής συχνότητας για ολόκληρη την πλακέτα. Χρησιμοποιώντας τυπικά υποστρώματα σε μη-υψηλής συχνότητας περιοχές, μειώνει σημαντικά το συνολικό κόστος παραγωγής PCB, διατηρώντας παράλληλα την απόδοση υψηλής συχνότητας.

Βέλτιστη Αντιστοίχιση Απόδοσης: Οι περιοχές υψηλής συχνότητας χρησιμοποιούν υποστρώματα υψηλής συχνότητας με χαμηλό Df και σταθερό Dk, μειώνοντας αποτελεσματικά την απώλεια σήματος, τη διασταυρούμενη παρεμβολή και την καθυστέρηση για να διασφαλιστεί η σταθερή μετάδοση σήματος υψηλής συχνότητας· οι τυπικές περιοχές χρησιμοποιούν υποστρώματα FR4 για να καλύψουν τις βασικές ηλεκτρικές και μηχανικές απαιτήσεις.

Συμβατότητα Διαδικασιών: Μπορεί να επεξεργαστεί μέσω τυπικών διαδικασιών παραγωγής PCB χωρίς την ανάγκη ειδικών γραμμών παραγωγής, διευκολύνοντας τη μαζική παραγωγή και βελτιώνοντας την αποδοτικότητα.

Ευέλικτος Σχεδιασμός: Μπορεί να σχεδιαστεί ευέλικτα με βάση τις απαιτήσεις μετάδοσης σήματος διαφορετικών περιοχών PCB, επιτυγχάνοντας τη βέλτιστη ισορροπία απόδοσης και κόστους για να προσαρμοστεί στις σχεδιαστικές ανάγκες διαφόρων σύνθετων ηλεκτρονικών προϊόντων.

Μειονεκτήματα

Σύνθετος Σχεδιασμός: Η διαδικασία σχεδιασμού πρέπει να λαμβάνει υπόψη τις διαφορές σε παραμέτρους όπως ο συντελεστής θερμικής διαστολής (CTE) και οι διηλεκτρικές ιδιότητες μεταξύ διαφορετικών υποστρωμάτων, αυξάνοντας τη δυσκολία της διάταξης PCB και του σχεδιασμού στοίβαξης.

Αυστηρές Απαιτήσεις Ελαστοποίησης: Λόγω των διαφορών στις φυσικές και χημικές ιδιότητες διαφόρων υποστρωμάτων, οι παράμετροι της διαδικασίας ελαστοποίησης (θερμοκρασία, πίεση, χρόνος) πρέπει να ελέγχονται αυστηρά για να αποφευχθούν ελαττώματα όπως αποκόλληση και στρέβλωση μεταξύ των υποστρωμάτων.

Αυξημένες Απαιτήσεις Ακρίβειας Επεξεργασίας: Οι διαφορές στις ιδιότητες των υλικών μπορεί να οδηγήσουν σε άνιση επεξεργασία (π.χ., διάτρηση, χάραξη), απαιτώντας υψηλότερη ακρίβεια επεξεργασίας και αυξάνοντας τη δυσκολία ποιοτικού ελέγχου.

Υψηλότερο Τεχνικό Όριο: Απαιτεί από τους κατασκευαστές να έχουν εκτενή εμπειρία στην επεξεργασία υβριδικών υποστρωμάτων, συμπεριλαμβανομένης της επιλογής υλικών, της προσαρμογής παραμέτρων διαδικασίας και του ελέγχου ελαττωμάτων, αυξάνοντας το τεχνικό όριο παραγωγής.
