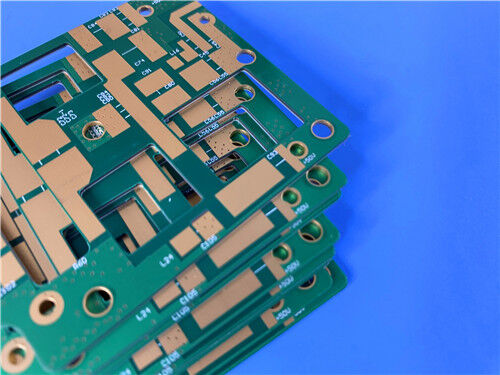

4-στρώμα Υβριδικό PCB Υψηλής Συχνότητας σε RT duroid 5880 και FR-4

Αυτή η 4-στρωματική υψηλής συχνότητας υβριδικό PCB υιοθετεί ένα σύνθετο υπόστρωμα που συνδυάζει RT/duroid 5880 και υψηλής Tg FR4, το οποίο εξισορροπεί τέλεια την εξαιρετική απόδοση υψηλής συχνότητας και την οικονομική αποδοτικότητα. Κατασκευασμένο σε αυστηρή συμμόρφωση με τα πρότυπα IPC-3, διαθέτει ακριβή δομικό έλεγχο και αξιόπιστη ποιότητα διαδικασίας, εξοπλισμένο με τεχνολογία υποδοχής ελεγχόμενου βάθους και επιχάλκωση υψηλών προδιαγραφών, καθιστώντας το κατάλληλο για σενάρια μετάδοσης σήματος υψηλής συχνότητας που απαιτούν σταθερότητα και ακρίβεια.

PCB Προδιαγραφές

Δομή Στοίβαξης PCB (Από Πάνω προς Κάτω)

Εισαγωγή Υποστρώματος RT/duroid 5880

Το RT/duroid 5880 είναι ένα σύνθετο υλικό PTFE ενισχυμένο με γυάλινες μικροΐνες, ειδικά σχεδιασμένο για απαιτητικές εφαρμογές κυκλωμάτων stripline και microstrip. Οι τυχαία προσανατολισμένες μικροΐνες του εξασφαλίζουν εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς, η οποία είναι συνεπής από πίνακα σε πίνακα και παραμένει σταθερή σε ένα ευρύ φάσμα συχνοτήτων. Με χαμηλό συντελεστή απώλειας, μπορεί να εφαρμοστεί σε Ku-band και άνω. Το υλικό κόβεται, κόβεται και μηχανουργείται εύκολα, και είναι ανθεκτικό σε όλους τους διαλύτες και αντιδραστήρια (ζεστά ή κρύα) που χρησιμοποιούνται συνήθως στις διαδικασίες χάραξης και επιχάλκωσης PCB. Είναι ένα ιδανικό υπόστρωμα υψηλής συχνότητας για σενάρια που απαιτούν σταθερή ηλεκτρική απόδοση.

Βασικά Χαρακτηριστικά

-Χαμηλότερη ηλεκτρική απώλεια μεταξύ των ενισχυμένων υλικών PTFE

-Χαμηλή απορρόφηση υγρασίας, εξασφαλίζοντας σταθερή απόδοση σε διαφορετικά περιβάλλοντα

-Ισότροπο, με ομοιόμορφες φυσικές και ηλεκτρικές ιδιότητες προς όλες τις κατευθύνσεις

-Ομοιόμορφες ηλεκτρικές ιδιότητες σε ένα ευρύ φάσμα συχνοτήτων

-Εξαιρετική χημική αντοχή, συμβατό με κοινά αντιδραστήρια επεξεργασίας PCB

Πεδία Εφαρμογής

• Εμπορικές Κεραίες Ευρυζωνικής Σύνδεσης Αεροπορίας
• Κυκλώματα Microstrip και Stripline
• Εφαρμογές Κυμάτων Χιλιοστών
• Συστήματα Ραντάρ
• Συστήματα Καθοδήγησης Πυραύλων
• Κεραίες Ψηφιακού Ραδιοφώνου Σημείο προς Σημείο

Σημεία Επεξεργασίας

Επιφανειακή Επεξεργασία: Μετά τη χάραξη, προστατέψτε την τραχύτητα της διηλεκτρικής επιφάνειας για να ενισχύσετε τη συγκόλληση εσωτερικής στρώσης· η καθαρή επιφάνεια PTFE απαιτεί επεξεργασία με νάτριο ή πλάσμα για τη βελτίωση της πρόσφυσης.

Καθαρισμός & Στέγνωμα: Βεβαιωθείτε ότι η επιφάνεια του πίνακα είναι καθαρή και στεγνή πριν από τη φρεζάρισμα· αποφύγετε τη μηχανική βούρτσα για να αποτρέψετε ζημιά στην επιφάνεια.

Επεξεργασία Επιφάνειας Χαλκού: Επιλέξτε την κατάλληλη επεξεργασία επιφάνειας εσωτερικού χαλκού (όπως οξείδωση) ανάλογα με τον τύπο του prepreg, ακολουθώντας τις οδηγίες επεξεργασίας πολυστρωματικών πινάκων PTFE.

Μηχανουργική Κατεργασία: Κόβεται, κόβεται και μηχανουργείται εύκολα, συμβατό με τυπικό εξοπλισμό επεξεργασίας PCB, αλλά χρειάζεται έλεγχο των παραμέτρων επεξεργασίας για να διασφαλιστεί η διαστατική σταθερότητα.

Εισαγωγή Υποδοχής Ελεγχόμενου Βάθους

Ορισμός

Η υποδοχή ελεγχόμενου βάθους είναι μια ειδική τεχνολογία επεξεργασίας PCB που περιλαμβάνει τη φρεζάρισμα μιας υποδοχής με συγκεκριμένο βάθος στην επιφάνεια του πίνακα, χωρίς να διαπερνά ολόκληρο το πάχος του πίνακα. Χρησιμοποιείται κυρίως για να καλύψει τις απαιτήσεις συναρμολόγησης εξαρτημάτων, να αποφύγει παρεμβολές σήματος ή να πραγματοποιήσει ειδικό δομικό σχεδιασμό, διασφαλίζοντας ότι το PCB μπορεί να ταιριάξει τέλεια με άλλα εξαρτήματα στην ηλεκτρονική συσκευή.

Απαιτήσεις Επεξεργασίας

Ανοχή Βάθους: Ελέγχεται αυστηρά εντός ±0,05mm, με ανατροφοδότηση μέτρησης λέιζερ σε πραγματικό χρόνο για να διασφαλιστεί η ακρίβεια.

Γωνία Τοιχώματος Υποδοχής: Διατηρείται στις 85°-90° μέσω μηχανικής φρεζαρίσματος, διασφαλίζοντας ότι το τοίχωμα της υποδοχής είναι επίπεδο και λείο, καλύπτοντας τις απαιτήσεις συναρμολόγησης και μετάδοσης σήματος.

Ακρίβεια Επεξεργασίας: Απαιτείται εξοπλισμός φρεζαρίσματος υψηλής ακρίβειας για την αποφυγή γρεζιών στην άκρη της υποδοχής, ανομοιόμορφου βάθους και άλλων ελαττωμάτων που επηρεάζουν την απόδοση του προϊόντος.

Σημασία Εφαρμογής

Η τεχνολογία υποδοχής ελεγχόμενου βάθους επιλύει αποτελεσματικά το πρόβλημα της παρεμβολής συναρμολόγησης εξαρτημάτων και της διασταυρούμενης συνομιλίας σήματος σε PCB υψηλής συχνότητας. Εξασφαλίζει τη συμπαγή δομή του PCB, βελτιώνει την ενσωμάτωση της συσκευής και ταυτόχρονα διατηρεί τη δομική αντοχή του πίνακα, διασφαλίζοντας τη σταθερότητα και την αξιοπιστία του προϊόντος σε μακροχρόνια λειτουργία.
