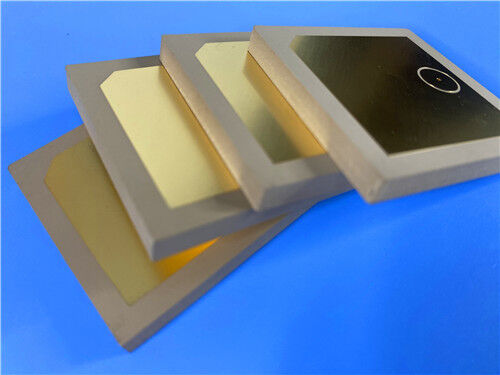

Διπλής Όψης TMM13i PCB 150mil Rogers Laminate Κυκλώματα Υψηλής Συχνότητας

Αυτή η πλακέτα PCB είναι μια υψηλής ακρίβειας, διπλής όψης άκαμπτη πλακέτα τυπωμένου κυκλώματος, κατασκευασμένη επιδέξια χρησιμοποιώντας Rogers TMM13i, ένα προηγμένο ισότροπο θερμοσκληρυνόμενο υλικό μικροκυμάτων. Σχεδιασμένο για εξαιρετική αξιοπιστία σε εφαρμογές υψηλής συχνότητας, το TMM13i συνδυάζει τις ανώτερες διηλεκτρικές ιδιότητες του κεραμικού με την ευελιξία επεξεργασίας των υποστρωμάτων PTFE, προσφέροντας σταθερή απόδοση σε ακραίες συνθήκες λειτουργίας. Με τελική πάχος πλακέτας 3,9 mm, επένδυση χαλκού 1 oz (35 μm) και στις δύο εξωτερικές στρώσεις και φινίρισμα επιφάνειας OSP (Organic Solderability Preservative), αυτή η πλακέτα PCB διασφαλίζει βέλτιστη ηλεκτρική ακεραιότητα, μηχανική σταθερότητα και μακροχρόνια ανθεκτικότητα για απαιτητικά συστήματα μικροκυμάτων και ραδιοσυχνοτήτων (RF).

Λεπτομέρειες PCB

Στοίβα PCB-πάνω

Αυτή η άκαμπτη πλακέτα PCB 2 στρώσεων χρησιμοποιεί μια στιβαρή, συμμετρική δομή στοίβας βελτιστοποιημένη για απόδοση υψηλής συχνότητας (από πάνω προς τα κάτω):

Σχέδια καιΠοιότηταΠρότυπο

Η μορφή Gerber RS-274-X, αναγνωρισμένη παγκοσμίως ως το βιομηχανικό πρότυπο για σχέδια PCB, χρησιμοποιείται καθ' όλη τη διάρκεια της διαδικασίας κατασκευής. Αυτή η επιλογή εγγυάται ομαλή ενσωμάτωση με κορυφαίο λογισμικό σχεδιασμού και εξοπλισμό παραγωγής, διασφαλίζοντας ότι οι ψηφιακές διατάξεις κυκλωμάτων μετατρέπονται πιστά σε φυσικές πλακέτες. Επιπλέον, η πλακέτα PCB πληροί όλες τις απαιτήσεις του προτύπου ποιότητας IPC-Class-2, το οποίο θέτει απαιτητικά κριτήρια για την ποιότητα, την αξιοπιστία και την απόδοση – επιβεβαιώνοντας την ετοιμότητά της για εμπορικά και βιομηχανικά ηλεκτρονικά συστήματα.

Διαθεσιμότητα

Αυτή η πλακέτα PCB υψηλής απόδοσης μπορεί να αποσταλεί σε οποιονδήποτε προορισμό παγκοσμίως. Είτε οι πελάτες απαιτούν πρωτότυπα γρήγορης παράδοσης είτε παραγωγές μεγάλου όγκου, το προϊόν είναι παγκοσμίως προσβάσιμο και υποστηρίζεται από έγκαιρη παράδοση σε όλες τις περιοχές.

Εισαγωγή Υλικού Υποστρώματος: Rogers TMM13i

Το Rogers TMM13i είναι ένα ισότροπο θερμοσκληρυνόμενο υλικό μικροκυμάτων ειδικά σχεδιασμένο για εφαρμογές υψηλής αξιοπιστίας σε κυκλώματα stripline και microstrip με επιμεταλλωμένες οπές. Ως θερμοσκληρυνόμενο πολυμερικό σύνθετο υλικό γεμάτο με κεραμικό, συνδυάζει συνεργιστικά την ανώτερη διηλεκτρική απόδοση των κεραμικών υποστρωμάτων με την ευκολία επεξεργασίας που είναι εγγενής στα υλικά με βάση το PTFE. Η ισότροπη διηλεκτρική σταθερά του εξασφαλίζει σταθερή ηλεκτρική συμπεριφορά σε όλους τους άξονες, ενώ η δομή της θερμοσκληρυνόμενης ρητίνης του παρέχει εξαιρετική μηχανική σταθερότητα και αντοχή στην ερπυσμό και την ψυχρή ροή. Το υλικό είναι συμβατό με τυπικές διαδικασίες κατασκευής PTFE με υαλοΐνες, συμπεριλαμβανομένης της κοπής, της διάτρησης και της επιμετάλλωσης, και δεν απαιτεί προεπεξεργασία με ναφθανικό νάτριο για την ηλεκτρολυτική επιμετάλλωση, διευκολύνοντας τις βελτιστοποιημένες ροές εργασίας παραγωγής.

Βασικά Οφέλη του TMM13i

Οι μοναδικές ιδιότητες του TMM131 μεταφράζονται σε αποφασιστικά πλεονεκτήματα για εφαρμογές PCB υψηλής απόδοσης:

• Ανώτερη Μηχανική Σταθερότητα: Αντιστέκεται στην ερπυσμό και την ψυχρή ροή, διατηρώντας ακριβή γεωμετρία κυκλώματος με την πάροδο του χρόνου και σε ακραίες θερμικές συνθήκες.
• Χημική Αντοχή: Αντέχει στα χημικά της διαδικασίας κατασκευής, ελαχιστοποιώντας τη ζημιά και διασφαλίζοντας σταθερή ποιότητα κατά την παραγωγή.
• Απλοποιημένη Επεξεργασία: Εξαλείφει την ανάγκη για επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολυτική επιμετάλλωση, βελτιστοποιώντας τις ροές εργασίας παραγωγής και μειώνοντας το κόστος.
• Αξιόπιστη Συγκόλληση Συρμάτων: Η δομή της θερμοσκληρυνόμενης ρητίνης του παρέχει ισχυρούς, σταθερούς δεσμούς για εφαρμογές συγκόλλησης συρμάτων, κρίσιμες για κυκλώματα RF και μικροκυμάτων υψηλής αξιοπιστίας.
• Ευρεία Θερμοκρασιακή Σταθερότητα: Η συμβατή με τον χαλκό CTE εξασφαλίζει ελάχιστη τάση από θερμικούς κύκλους, καθιστώντας την κατάλληλη για εφαρμογές που κυμαίνονται από κρυογονικές θερμοκρασίες έως συγκόλληση σε υψηλές θερμοκρασίες.

Τυπικές Εφαρμογές

Χάρη στην υψηλή διηλεκτρική σταθερά, τις χαμηλές απώλειες και την εξαιρετική αξιοπιστία, αυτή η πλακέτα PCB βασισμένη σε TMM13i είναι ιδανική για κρίσιμες εφαρμογές υψηλής απόδοσης στους ακόλουθους τομείς:

• Κυκλώματα RF & Μικροκυμάτων Υψηλής Συχνότητας
• Δοκιμαστές Τσιπ & Συσκευές Δοκιμών
• Διηλεκτρικοί Πολωτές & Φακοί
• Φίλτρα & Συζεύκτες RF
• Συστήματα & Τερματικά Δορυφορικών Επικοινωνιών

TMM13i – Υλικά Υψηλής Συχνότητας

Τα θερμοσκληρυνόμενα υλικά μικροκυμάτων TMM είναι σύνθετα υλικά κεραμικού, υδρογονάνθρακα και θερμοσκληρυνόμενου πολυμερούς ειδικά σχεδιασμένα για εφαρμογές stripline και microstrip που απαιτούν υψηλή αξιοπιστία επιμεταλλωμένων οπών (PTH). Αυτά τα ελάσματα προσφέρονται σε μεγάλη ποικιλία διηλεκτρικών σταθερών και επιλογών επένδυσης.

Συνδυάζοντας τα ηλεκτρικά και μηχανικά πλεονεκτήματα τόσο των κεραμικών όσο και των συμβατικών ελασμάτων κυκλωμάτων μικροκυμάτων PTFE, τα υλικά TMM εξαλείφουν την ανάγκη για εξειδικευμένες τεχνικές παραγωγής που συνήθως συνδέονται με τέτοια προϊόντα. Συγκεκριμένα, τα ελάσματα TMM δεν απαιτούν επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολυτική επιμετάλλωση.

Τα ελάσματα TMM διαθέτουν εξαιρετικά χαμηλό θερμικό συντελεστή διηλεκτρικής σταθεράς, συνήθως κάτω από 30 ppm/°C. Οι ισότροποι συντελεστές θερμικής διαστολής τους, που ταιριάζουν στενά με αυτούς του χαλκού, επιτρέπουν την παραγωγή εξαιρετικά αξιόπιστων επιμεταλλωμένων οπών και χαμηλών τιμών συρρίκνωσης κατά την χάραξη. Επιπλέον, η θερμική αγωγιμότητα των ελασμάτων TMM είναι περίπου διπλάσια από αυτή των παραδοσιακών ελασμάτων PTFE/κεραμικού, προωθώντας την αποτελεσματική απαγωγή θερμότητας.

Καθώς τα ελάσματα TMM βασίζονται σε θερμοσκληρυνόμενες ρητίνες, δεν μαλακώνουν κατά τη θέρμανση. Κατά συνέπεια, η συγκόλληση των ακροδεκτών των εξαρτημάτων στα ίχνη του κυκλώματος μπορεί να πραγματοποιηθεί χωρίς ανησυχία για ανύψωση των pads ή παραμόρφωση του υποστρώματος.

Τα ελάσματα TMM συνδυάζουν επιτυχώς τα επιθυμητά χαρακτηριστικά των κεραμικών υποστρωμάτων με την ευκολία επεξεργασίας των μαλακών υποστρωμάτων. Είναι διαθέσιμα επικαλυμμένα με φύλλο ηλεκτρολυτικού χαλκού από 0,5 oz/ft² έως 2 oz/ft², ή συγκολλημένα απευθείας σε πλάκες ορείχαλκου ή αλουμινίου. Τα πάχη του υποστρώματος κυμαίνονται από 0,015 ίντσες έως 0,500 ίντσες. Το βασικό υπόστρωμα αντιστέκεται στα οξειδωτικά και τους διαλύτες που χρησιμοποιούνται συνήθως στην παραγωγή τυπωμένων κυκλωμάτων, επιτρέποντας τη χρήση όλων των τυπικών διαδικασιών PWB στην κατασκευή θερμοσκληρυνόμενων υλικών μικροκυμάτων TMM.
