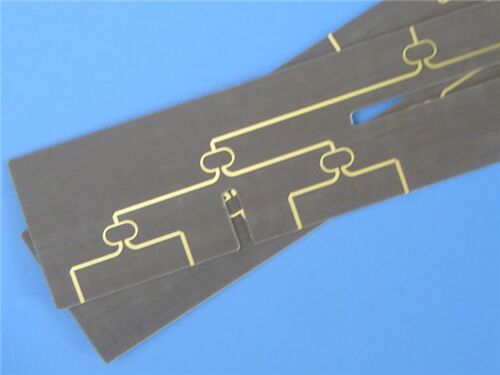

Αυτή είναι μια άκαμπτη πλακέτα PCB 2 στρωμάτων κατασκευασμένη από Rogers RT/duroid 5870, ένα σύνθετο υλικό PTFE ενισχυμένο με γυάλινες μικροΐνες υψηλής συχνότητας. Βελτιστοποιημένο για σχεδιασμούς stripline/microstrip ακριβείας, προσφέρει ομοιόμορφη διηλεκτρική απόδοση και εξαιρετικά χαμηλές απώλειες, ιδανικό για εφαρμογές Ku-band και χιλιοστομετρικού κύματος. Αυτή η πλακέτα PCB έχει τελική πάχος 0,3 mm, επένδυση χαλκού 1 oz (1,4 mils) και στα δύο εξωτερικά στρώματα, και επιφανειακή επεξεργασία Electroless Nickel Immersion Gold (ENIG).

Προδιαγραφές PCB

Διαμόρφωση Στοίβας PCB

Αυτή η άκαμπτη πλακέτα PCB 2 στρωμάτων υιοθετεί μια συμμετρική δομή στοίβας, με λεπτομερείς προδιαγραφές στρώματος που παρέχονται παρακάτω (με σειρά από πάνω προς τα κάτω):

Μορφή Σχεδίου και Συμμόρφωση Ποιότητας

Η μορφή Gerber RS-274-X ορίζεται ως το πρότυπο σχεδίου για αυτήν την πλακέτα PCB, ένα παγκοσμίως αποδεκτό σημείο αναφοράς στον κλάδο κατασκευής πλακετών τυπωμένων κυκλωμάτων. Αυτό το πρότυπο διασφαλίζει απρόσκοπτη συμβατότητα με επαγγελματικό λογισμικό σχεδιασμού PCB και αυτοματοποιημένο εξοπλισμό κατασκευής, επιτρέποντας την ακριβή μετάφραση ψηφιακών διατάξεων κυκλωμάτων σε φυσικές συναρμολογήσεις PCB. Επιπλέον, αυτή η πλακέτα PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, το οποίο καθορίζει αυστηρές απαιτήσεις για την απόδοση, την αξιοπιστία και τη συνέπεια της κατασκευής — επικυρώνοντας την καταλληλότητά της για ανάπτυξη σε εμπορικές και βιομηχανικές ηλεκτρονικές εφαρμογές.

Παγκόσμια Διαθεσιμότητα

Αυτή η πλακέτα PCB υψηλής απόδοσης είναι διαθέσιμη για παγκόσμια αποστολή. Εξυπηρετεί τόσο τις ανάγκες πρωτοτυποποίησης όσο και τις παραγγελίες μεγάλης ποσότητας παραγωγής, διασφαλίζοντας καθολική προσβασιμότητα και έγκαιρη παράδοση σε πελάτες σε όλο τον κόσμο.

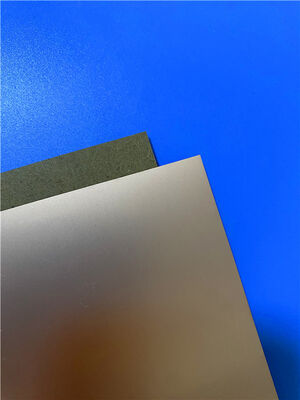

Εισαγωγή Υποστρώματος RT/duroid 5870

Τα υλικά υψηλής συχνότητας RT/duroid 5870 της Rogers είναι σύνθετα υλικά PTFE ενισχυμένα με γυάλινες μικροΐνες, ειδικά αναπτυγμένα για εφαρμογές κυκλωμάτων stripline και microstrip υψηλής ακρίβειας. Οι τυχαία προσανατολισμένες μικροΐνες στο RT/duroid 5870 συμβάλλουν σε εξαιρετική ομοιομορφία της διηλεκτρικής σταθεράς, η οποία παραμένει σταθερή σε μεμονωμένα πάνελ και σε ένα ευρύ φάσμα συχνοτήτων. Ο χαμηλός συντελεστής διάχυσης επεκτείνει την εφαρμοσιμότητα του υλικού σε εύρη συχνοτήτων Ku-band και υψηλότερες. Επιπλέον, τα υλικά RT/duroid 5870 κόβονται, κόβονται και μηχανουργούνται εύκολα σε ακριβή σχήματα, και παρουσιάζουν αντοχή σε όλους τους διαλύτες και αντιδραστήρια — είτε ζεστά είτε κρύα — που χρησιμοποιούνται συνήθως σε διαδικασίες χάραξης τυπωμένων κυκλωμάτων ή επιμετάλλωσης ακμών/οπών.

Βασικά Οφέλη του RT/duroid 5870

• Ομοιόμορφες ηλεκτρικές ιδιότητες σε ένα ευρύ φάσμα συχνοτήτων, διασφαλίζοντας σταθερή και αξιόπιστη απόδοση
• Διευκολύνει την απλοποιημένη κατασκευή, καθώς μπορεί να κοπεί, να κόβεται και να μηχανουργείται εύκολα σε ακριβείς διαστάσεις
• Ανθεκτικό σε διαλύτες και αντιδραστήρια που χρησιμοποιούνται σε διαδικασίες χάραξης ή επιμετάλλωσης ακμών/οπών, ελαχιστοποιώντας τα κατασκευαστικά ελαττώματα
• Χαμηλή απορρόφηση υγρασίας το καθιστά κατάλληλο για ανάπτυξη σε περιβάλλοντα με υψηλή υγρασία
• Ένα καθιερωμένο υλικό με αποδεδειγμένο ιστορικό αξιοπιστίας σε εφαρμογές υψηλής συχνότητας
• Προσφέρει τις χαμηλότερες ηλεκτρικές απώλειες μεταξύ των ενισχυμένων υλικών PTFE, βελτιστοποιώντας την ακεραιότητα του σήματος σε συστήματα υψηλής συχνότητας

Τυπικές Εφαρμογές

• Κεραίες Ευρυζωνικής Σύνδεσης Εμπορικών Αεροσκαφών
• Κυκλώματα Microstrip και Stripline
• Εφαρμογές Χιλιοστομετρικού Κύματος
• Συστήματα Ραντάρ
• Συστήματα Καθοδήγησης
• Κεραίες Ψηφιακής Ραδιοεπικοινωνίας Σημείο προς Σημείο

Υλικά Υψηλής Συχνότητας RT/duroid 5870

Τα σύνθετα υλικά PTFE ενισχυμένα με γυάλινες μικροΐνες RT/duroid 5870 είναι σχεδιασμένα για απαιτητικές εφαρμογές κυκλωμάτων stripline και microstrip. Ο τυχαίος προσανατολισμός των μικροϊνών παρέχει εξαιρετική ομοιομορφία στη διηλεκτρική σταθερά.

Η διηλεκτρική σταθερά των υλικών RT/duroid 5870 παραμένει σταθερή από πάνελ σε πάνελ και παραμένει σταθερή σε ένα ευρύ φάσμα συχνοτήτων. Ο χαμηλός συντελεστής διάχυσης καθιστά τα υλικά RT/duroid 5870 εξαιρετικά αποτελεσματικά για εφαρμογές έως και Ku-band και πέραν αυτού.

Κατασκευή και Χειρισμός

Τα υλικά RT/duroid 5870 κόβονται, κόβονται και μηχανουργούνται εύκολα σε επιθυμητά σχήματα. Είναι ανθεκτικά σε όλους τους κοινούς διαλύτες και αντιδραστήρια — ζεστά και κρύα — που χρησιμοποιούνται στην χάραξη τυπωμένων κυκλωμάτων ή στην επιμετάλλωση ακμών και οπών.

Επιλογές Επένδυσης

Αυτά τα υλικά συνήθως παρέχονται με επένδυση ηλεκτρολυτικού χαλκού (½ έως 2 oz/ft², ή 8 έως 70 μm) ή αντίστροφα επεξεργασμένο χαλκό EDC και στις δύο πλευρές. Για πιο απαιτητικές ηλεκτρικές εφαρμογές, τα σύνθετα υλικά RT/duroid 5870 μπορούν επίσης να επενδυθούν με χαλκό έλασης. Η επένδυση με πλάκες αλουμινίου, χαλκού ή ορείχαλκου είναι επίσης διαθέσιμη κατόπιν αιτήματος.

Πληροφορίες Παραγγελίας

Κατά την παραγγελία υλικών RT/duroid 5870, είναι απαραίτητο να καθοριστεί:

Πάχος και ανοχή διηλεκτρικού

Τύπος χαλκού (έλασης, ηλεκτρολυτικός ή αντίστροφα επεξεργασμένος)

Απαιτούμενο βάρος χαλκού
