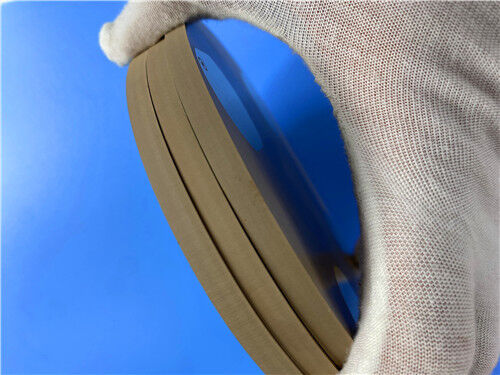

TP2000 RF PCB 2 στρώσεων 6mm Core Bare Copper Finish

Αυτή η άκαμπτη πλακέτα PCB 2 στρωμάτων κατασκευάζεται χρησιμοποιώντας TP2000, ένα εξειδικευμένο θερμοπλαστικό υλικό υψηλής συχνότητας που αποτελείται από κεραμικό και ρητίνη πολυφαινυλενίου οξειδίου (PPO), χωρίς ενίσχυση από υαλοΐνες. Είναι ειδικά σχεδιασμένο για εφαρμογές ραδιοσυχνοτήτων (RF) και μικροκυμάτων υψηλής συχνότητας. Το TP2000 παρουσιάζει εξαιρετικά υψηλή διηλεκτρική σταθερά (DK), εξαιρετικά χαμηλό συντελεστή απωλειών (Df) και ανώτερη θερμική σταθερότητα, καθιστώντας το εξαιρετικά κατάλληλο για σχεδιασμούς που απαιτούν συμπαγείς διαστάσεις και βέλτιστη ακεραιότητα σήματος. Αυτή η πλακέτα PCB έχει τελική πάχος 6,1 mm, επένδυση χαλκού 1 oz (1,4 mils) και στις δύο εξωτερικές στρώσεις, φινίρισμα επιφάνειας από ακατέργαστο χαλκό και υποβάλλεται σε 100% έλεγχο ηλεκτρικής λειτουργικότητας πριν από την αποστολή, διασφαλίζοντας έτσι σταθερή και αξιόπιστη απόδοση σε συστήματα υψηλής συχνότητας.

Προδιαγραφές PCB

Διαμόρφωση Στοίβας PCB

Αυτή η άκαμπτη πλακέτα PCB 2 στρωμάτων υιοθετεί μια συμμετρική δομή στοίβας, με λεπτομερείς προδιαγραφές στρώσεων που παρέχονται παρακάτω (ταξινομημένες από πάνω προς τα κάτω):

Μορφή Σχεδίου και Συμμόρφωση Ποιότητας

Η μορφή Gerber RS-274-X καθορίζεται επίσημα ως το πρότυπο σχεδίου για αυτήν την πλακέτα PCB, διασφαλίζοντας απρόσκοπτη συμβατότητα με επαγγελματικό λογισμικό σχεδιασμού PCB και αυτοματοποιημένο εξοπλισμό κατασκευής σε ολόκληρη τη ροή εργασιών παραγωγής. Αυτή η πλακέτα PCB συμμορφώνεται αυστηρά με το πρότυπο ποιότητας IPC-Class-2, το οποίο θέτει αυστηρές απαιτήσεις για την απόδοση, την αξιοπιστία και τη συνέπεια της κατασκευής, επιβεβαιώνοντας έτσι την καταλληλότητά της για εφαρμογές RF και μικροκυμάτων υψηλής αξιοπιστίας.

Παγκόσμια Διαθεσιμότητα

Αυτή η πλακέτα PCB υψηλής απόδοσης είναι διαθέσιμη για παγκόσμια αποστολή. Εξυπηρετεί τόσο τις ανάγκες πρωτοτυποποίησης όσο και τις παραγγελίες μεγάλης ποσότητας, διασφαλίζοντας εύκολη πρόσβαση και έγκαιρη παράδοση σε πελάτες παγκοσμίως.

Εισαγωγή Υποστρώματος TP2000

Το TP2000 είναι ένα μοναδικό θερμοπλαστικό υλικό υψηλής συχνότητας στη βιομηχανία. Η διηλεκτρική στρώση των φύλλων βάσης TP αποτελείται από κεραμικό και ρητίνη πολυφαινυλενίου οξειδίου (PPO), χωρίς ενίσχυση από υαλοΐνες, και είναι ειδικά σχεδιασμένο για εφαρμογές RF και μικροκυμάτων υψηλής συχνότητας. Διαθέτει εξαιρετικά υψηλή διηλεκτρική σταθερά, εξαιρετικά χαμηλό συντελεστή απωλειών και εξαιρετική θερμική σταθερότητα, καθιστώντας το ιδανικό για σχεδιασμούς που απαιτούν συμπαγές μέγεθος και υψηλή ακεραιότητα σήματος. Το υλικό λειτουργεί αξιόπιστα σε ένα ευρύ φάσμα θερμοκρασιών, είναι εύκολο στην κατεργασία και είναι συμβατό με τυπικές διαδικασίες κατασκευής PCB.

Βασικά Χαρακτηριστικά TP2000

Τυπικές Εφαρμογές

• Κυκλώματα RF και μικροκυμάτων υψηλής συχνότητας
• Συστήματα κεραιών (συμπεριλαμβανομένων κεραιών φάσης)
• Συστήματα ραντάρ (αυτοκινητοβιομηχανία, αεροδιαστημική, άμυνα)
• Εξοπλισμός δορυφορικών επικοινωνιών
• Ενισχυτές RF υψηλής ισχύος
• Όργανα μέτρησης και δοκιμών
• Ηλεκτρονικά αεροδιαστημικής και άμυνας

Σύνθετο Διηλεκτρικό Υπόστρωμα Χαλκού Μικροκυμάτων TP-1/2 και TP2000

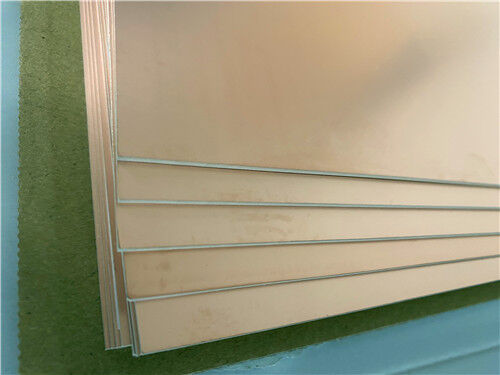

Το υλικό TP είναι ένα μοναδικό θερμοπλαστικό υλικό υψηλής συχνότητας στη βιομηχανία. Η διηλεκτρική στρώση των πλαστικών TP αποτελείται από κεραμικά και ρητίνη πολυφαινυλενίου (PPO), χωρίς ενίσχυση από υαλοΐνες. Η διηλεκτρική σταθερά προσαρμόζεται ακριβώς μεταβάλλοντας την αναλογία μεταξύ κεραμικού και ρητίνης PPO. Η διαδικασία παραγωγής είναι ειδική, με αποτέλεσμα εξαιρετική διηλεκτρική απόδοση και υψηλή αξιοπιστία. Το "TP" αναφέρεται στο λείο υλικό χωρίς επένδυση (χωρίς χαλκό), το "TP-1" αναφέρεται σε υλικό με επένδυση μονής όψης χαλκού και το "TP-2" αναφέρεται σε υλικό με επένδυση διπλής όψης χαλκού.

Χαρακτηριστικά Προϊόντος

• Η διηλεκτρική σταθερά μπορεί να επιλεγεί εντός ενός εύρους από 3 έως 25 ανάλογα με τις απαιτήσεις του κυκλώματος, με σταθερή απόδοση. Οι συνήθως διαθέσιμες τιμές περιλαμβάνουν 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16 και 20. Χαμηλή διηλεκτρική απώλεια. η απώλεια αυξάνεται με τη συχνότητα, αλλά παραμένει σχετικά σταθερή εντός 10 GHz.​
• Εύρος θερμοκρασίας μακροχρόνιας λειτουργίας από -100°C έως +150°C, με εξαιρετική απόδοση σε χαμηλές θερμοκρασίες. Όταν οι θερμοκρασίες υπερβαίνουν τους 180°C, το υλικό μπορεί να παραμορφωθεί, το φύλλο χαλκού μπορεί να αποκολληθεί και οι ηλεκτρικές ιδιότητες μπορεί να αλλάξουν σημαντικά.
• Ελάχιστο πάχος 0,5 mm, με ευρύ φάσμα διαθέσιμων επιλογών πάχους. μπορούν να προσαρμοστούν ειδικά πάχη.
• Ανθεκτικό στην ακτινοβολία και χαμηλή εκπομπή αερίων.
• Ιδανικό υλικό για συστήματα πλοήγησης BeiDou, εφαρμογές ενσωματωμένες σε πυραύλους, πυροδοτικούς μηχανισμούς και μικροσκοπικές κεραίες.
• Η πρόσφυση του φύλλου χαλκού στο διηλεκτρικό είναι ισχυρότερη από τις μεμβράνες μετάλλου εναποτιθέμενες σε κενό σε κεραμικά υποστρώματα. Το υλικό είναι εύκολο στην κατεργασία και μπορεί να διατρηθεί, να περιστραφεί, να λειανθεί, να κοπεί και να φρεζαριστεί - δυνατότητες που δεν μπορούν να αντιστοιχηθούν από τα κεραμικά υποστρώματα.
• Εύκολη κατασκευή PCB: μπορεί να επεξεργαστεί με τυπικές θερμοπλαστικές μεθόδους, με υψηλή απόδοση και σημαντικά χαμηλότερο κόστος επεξεργασίας σε σύγκριση με τα κεραμικά υποστρώματα. Λόγω των χαρακτηριστικών του υλικού, η επεξεργασία πλακετών πολλαπλών στρώσεων γενικά δεν συνιστάται. Εάν απαιτείται επεξεργασία πολλαπλών στρώσεων, επιλέξτε φύλλα συγκόλλησης χαμηλής θερμοκρασίας και αξιολογήστε προσεκτικά τη σκοπιμότητα.
• Το υλικό δεν είναι κατάλληλο για δοκιμές θερμικού σοκ στους 260°C και δεν αντέχει στη συγκόλληση με κύμα. Συστάσεις συγκόλλησης: χειροκίνητη συγκόλληση με κολλητήρι σταθερής θερμοκρασίας. Η συγκόλληση αναρροής γενικά δεν συνιστάται. εάν απαιτείται συγκόλληση αναρροής, η μέγιστη καθορισμένη θερμοκρασία δεν πρέπει να υπερβαίνει τους 200°C και η σκοπιμότητα και η σταθερότητα πρέπει να αξιολογούνται διεξοδικά.
