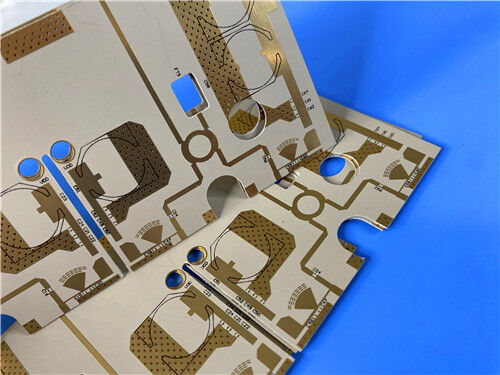

TF600 PCB 2 στρώσεων 25mil Υψηλής Συχνότητας Υποστρώμα με Χαλκό

Αυτό το 2 στρώματα άκαμπτο PCB κατασκευάζεται από το TF600, ένα θερμοανθεκτικό στρώμα υψηλής συχνότητας που αποτελείται από τροποποιημένη ρητίνη PTFE και κεραμικά γεμίσματα μεγέθους μικρών.1 ουγκιά (1.4 mils) εξωτερική επικάλυψη από χαλκό, επιφάνεια ENIG, και γεμάτα χαλκό διαδρόμια σε καθορισμένες πλακέτες IC, εξασφαλίζοντας ανώτερη ακεραιότητα σήματος, θερμική σταθερότητα,και μακροπρόθεσμη αξιοπιστία για συστήματα υψηλής συχνότητας.

Προδιαγραφές PCB

Διαμόρφωση συσσωρευτών PCB

Αυτό το 2στρώμα άκαμπτο PCB διαθέτει μια συμμετρική δομή συσσώρευσης, με λεπτομερείς προδιαγραφές στρώματος που περιγράφονται παρακάτω (τακτοποιημένες από πάνω προς τα κάτω):

Τύπος έργου και συμμόρφωση ποιότητας

Το μορφότυπο Gerber RS-274-X ορίζεται επίσημα ως το πρότυπο σχεδίου για αυτό το PCB,διασφάλιση της απρόσκοπτης συμβατότητας με το επαγγελματικό λογισμικό σχεδιασμού PCB και τον αυτοματοποιημένο εξοπλισμό παραγωγής καθ' όλη τη διάρκεια της παραγωγικής διαδικασίαςΑυτό το PCB συμμορφώνεται αυστηρά με το πρότυπο ποιότητας IPC-Class-2, το οποίο καθορίζει αυστηρές προδιαγραφές για την απόδοση, την αξιοπιστία και τη συνέπεια κατασκευής,με αποτέλεσμα την επικύρωση της εφαρμοσιμότητάς του σε εφαρμογές υψηλής αξιοπιστίας RF και μικροκυμάτων.

Παγκόσμια Διαθεσιμότητα

Αυτό το υψηλής απόδοσης PCB είναι διαθέσιμο για παγκόσμια αποστολή.διασφάλιση της εύκολης πρόσβασης και της έγκαιρης παράδοσης στους πελάτες σε όλο τον κόσμο.

TF600 Εισαγωγή υποστρώματος

Το TF600 είναι ένα θερμοανθεκτικό στρώμα υψηλής συχνότητας που αποτελείται από τροποποιημέναΠΤΦΕΗ μέθοδος αυτή έχει ως στόχο να βελτιώσει την ποιότητα των υλικών και να βελτιώσει την ποιότητα των υλικών.και επεξεργασία συμβατή με το FR4, συμπεριλαμβανομένης της γεώτρησηςΤο υλικό αυτό δεν μπορεί να χρησιμοποιηθεί για την επεξεργασία υλικών, αλλά μπορεί να χρησιμοποιηθεί για την κατασκευή υλικών.Το TF600 δεν περιέχει ύφασμα από γυάλινη ίνα και είναι κατάλληλο για υψηλής αξιοπιστίας σχεδιασμούς ραδιοσυχνοτήτων και μικροκυμάτων όπου η χαμηλή απώλεια εισαγωγής και η ακεραιότητα του σήματος είναι κρίσιμες.

TF600 Βασικά χαρακτηριστικά και οφέλη

Τυπικές εφαρμογές

• Πληροφοριακοί υπολογιστές
• 5G/6G Μαζικές κεραίες MIMO
• Συστήματα ραντάρ (Αυτοκίνητο ADAS, Αεροδιαστημικό)
• Χρήσιμα φορτία δορυφορικής επικοινωνίας
• Μεγάλης ισχύος ενισχυτές ραδιοκυμάτων
• Εξοπλισμός δοκιμών και μετρήσεων (αναλυτές δικτύων διανυσμάτων)

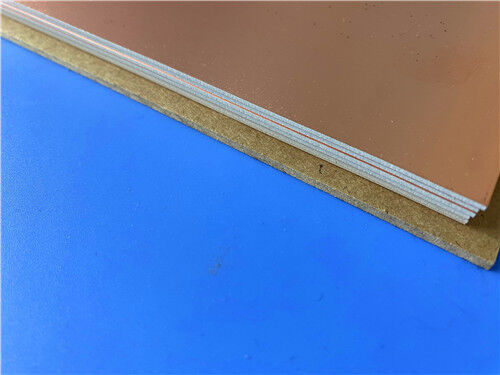

Πυρηνικό συνθετικό διηλεκτρικό υπόστρωμα PTFE TF-1/2 και TF600

Το προϊόν αυτό αποτελείται από υλικό από ρητίνη PTFE, το οποίο προσφέρει εξαιρετικές ιδιότητες μικροκυμάτων και αντοχή σε θερμοκρασίες, σε συνδυασμό με κεραμική.Η διηλεκτρική σταθερά ρυθμίζεται με ακρίβεια με τη μεταβολή της αναλογίας μεταξύ κεραμικής και ρητίνης PTFEΗ διαδικασία παραγωγής είναι μοναδική, με αποτέλεσμα την ανώτερη διηλεκτρική απόδοση και την υψηλή αξιοπιστία.Το "TF-1" αναφέρεται σε μονόπλευρο υλικό επένδυσης χαλκού., και το "TF-2" αναφέρεται σε υλικό με επικάλυψη χαλκού με δύο πλευρές.

Χαρακτηριστικά του προϊόντος

• Σταθερή διηλεκτρική σταθερά που κυμαίνεται από 3 έως 16, με κοινώς διαθέσιμες τιμές συμπεριλαμβανομένης της 3.0, 6.0, 9.2, 9.6, 10.2, και 16; χαμηλή διαλεκτρική απώλεια.
• Κατάλληλο για την κατασκευή πλακών κυκλωμάτων μικροκυμάτων και χιλιοστών κυμάτων.
• Η μακροχρόνια θερμοκρασία λειτουργίας είναι υψηλότερη από εκείνη των υλικών TP, με εύρος θερμοκρασίας λειτουργίας από -80 °C έως +200 °C.
• Διαθέσιμες επιλογές πάχους μεταξύ 0,635 mm και 2,5 mm.
• Ανθεκτικό στη ραδιενέργεια και χαμηλή εκπομπή αερίων.
• Εύκολη επεξεργασία για πλακέτες κυκλωμάτων ∙ μπορούν να χρησιμοποιηθούν τυποποιημένες μεθόδους θερμοπλαστικής επεξεργασίας.
