6-Layer Hybrid PCB 10 mil with Blind Via

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-081.V1.0

Υλικό Βάσης:

RO4350B+FR-4

Καταμέτρηση επιπέδων:

6 στρώσεις

Πάχος PCB:

1,8 χλστ

Μέγεθος PCB:

75 Χ 110mm=1PCS

Μάσκα συγκόλλησης:

Πράσινος

Μεταξοτυπία:

λευκό

Βάρος χαλκού:

1 ουγκιά

Φινίρισμα επιφάνειας:

Χρυσός εμβάπτισης

Επισημαίνω:

6 πίνακας PCB στρώματος FR4

πίνακας PCB 10mil FR4

FR4 PCB 6 στρωμάτων

Περιγραφή προϊόντος

Γεια σε όλους.

Ζεστά χαιρετίσματα!

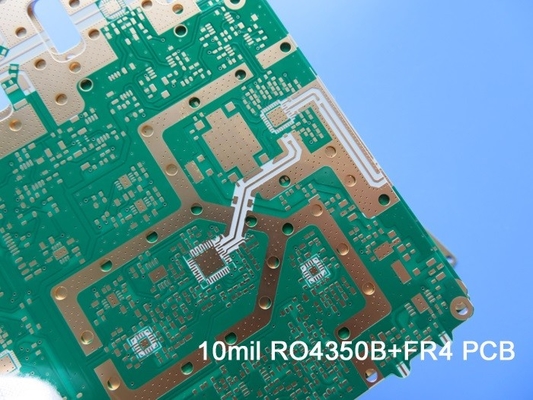

Σήμερα μιλάμε για 6 στρώματα υβριδικών PCB κατασκευασμένα με RO4350B και FR-4.

6-Layer Hybrid PCB 10 mil with Blind Via 0

Δύο πυρήνες από RO4350B στην πάνω και κάτω πλευρά, που συνδέουν κάθε στρώμα.κάθε διηλεκτρικό υλικό είναι μεγαλύτερο από 0Τα πλαίσια και οι τρύπες είναι επιχρυσωμένα από βύθιση. Κατασκευάζονται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα Gerber που παρέχονται.Κάθε 25 πάνελ είναι συσκευασμένα για αποστολή..

6-Layer Hybrid PCB 10 mil with Blind Via 1

Ας δούμε το δεύτερο.

6-Layer Hybrid PCB 10 mil with Blind Via 2

Ο πυρήνας 10mil RO4350B είναι ο ίδιος. Η κύρια διαφορά είναι ότι περιέχει 3 τύπους τυφλών.

Βασικό υλικό: RO4350B 10mil + FR4

Αριθμός στρωμάτων: 6 στρώματα

Τύπος: τυφλός μέσω L1-L2, L1-L3, L1-L4

Μέγεθος: 82 mm x 95 mm = 1 είδος = 1 κομμάτι

Εκτέλεση επιφάνειας: χρυσός βύθισης

Βάρος χαλκού: εξωτερική στρώση 35 μm/ εσωτερική στρώση 35 μm

Φωτιστική μάσκα / Θρύλος: Όχι

Τελικό ύψος PCB: 1,4 mm

Πρότυπο: IPC 6012 τάξη 2

Συσκευή: 20 πάνελ είναι συσκευασμένα για αποστολή.

Προθεσμία: 20 εργάσιμες ημέρες

Χρόνος διατήρησης: 6 μήνες

Υπάρχει ένα πολύ παρόμοιο προϊόν του οποίου τα εσωτερικά στρώματα χρησιμοποιούν μισή ουγγιά χαλκού.

6-Layer Hybrid PCB 10 mil with Blind Via 3

6-Layer Hybrid PCB 10 mil with Blind Via 4

Εκεί πέρα.ΕπικεφαλήςΤα υβριδικά PCB RO4350B έχουν πολλά πλεονεκτήματα.

1) Βελτιωμένη απόδοση ακεραιότητας σήματος σε σχέση με τις συσσωρευτές με όλες τις πλακέτες FR4;

2) Μειωμένο κόστος σε σύγκριση με τις συσσωρευτές με όλα τα υλικά χαμηλής απώλειας.

3) Ο μηχανικός σχεδιασμός αποτρέπει την εμφάνιση προβλημάτων κατά την προ-παραγωγή.

4) ISO9000, ISO14001, IATF16949, UL Πιστοποιημένο εργοστάσιο

5) Τάξη 2 IPC / Τάξη 3 IPC;

Οι εφαρμογές είναι ευρείες και παρατίθενται κατωτέρω:

- Μετατροπέας λήψης δεδομένων ραντάρ,

-Αντενή με μπερδεμένες λωρίδες,

-πυροβολητής που τοποθετείται στον πύργο,

- μονωτικό οσιλοσκόπιο,

-αμβλυντή και κεραία 5G κλπ.

Σας ευχαριστούμε για την ανάγνωση.

Παράρτημα: Δελτίο δεδομένων PCB

Μέγεθος PCB	75 x 110mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Πολυεπίπεδη PCB
Αριθμός στρωμάτων	6 στρώσεις
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	- Όχι, όχι.
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	Χαλκός ------- 35um ((1 oz) + στρώμα TOP πλάκας
	Ηλεκτρικός RO4350B 0,254 mm (10 ml)
	Χαλκός ------- 35 μm ((1 ουγκιά)
	PP+FR4+PP 0,695mm
	Χαλκός ------ 35um (1oz)
	FR-4 0,25 mm
	Χαλκός ------ 35um (1oz)
	PP 0,21 mm
	Χαλκός ------35um (1oz)
	Ηλεκτρικός RO4350B 0,254 mm (10 ml)
	Χαλκός ------- 35um ((1 oz) + στρώμα BOT πλάκας
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	4 χιλιοστά / 5 χιλιοστά
Ελάχιστες / μέγιστες τρύπες:	00,3 mm / 2,0 mm
Αριθμός διαφόρων οπών:	12
Αριθμός τρυπών:	167
Αριθμός σχισμάτων:	0
Αριθμός εσωτερικών διαχωρισμάτων:	3
Ελέγχος αντίστασης:	- Όχι.
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	RO4350B Tg280°C, er<3.48, Rogers Corp. FR-4 IT158
Τελικό εξωτερικό φύλλο:	1.5 ουγκιές
Τελικό εσωτερικό φύλλο:	1 ουγγιά
Τελικό ύψος PCB:	10,8 mm ± 0,18 mm
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Πάνω, 12μμ ελάχιστο.
Χρώμα μάσκας συγκόλλησης:	Πράσινο, PRS-2000GT600D, προμηθεύεται από την Taiyo.
Τύπος μάσκας συγκόλλησης:	Επενδύσεις
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Πάνω
Χρώμα του παραρτήματος	Λευκό, IJR-4000 MW300, μάρκα Taiyo
Ονομασία ή λογότυπο του κατασκευαστή:	Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή
Δίπλα	Επικάλυψη μέσω τρύπας (PTH), ελάχιστο μέγεθος 0,3 mm. Κλειστή μέσω L1-L2, L3-L6
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

6-Layer Hybrid PCB 10 mil with Blind Via 5
