6 στρώμα τυφλό μέσω PCB Υπεραίος 0,6mm Πίνακας κυκλωμάτων για αυτοκίνητα για παρακολούθηση GPS

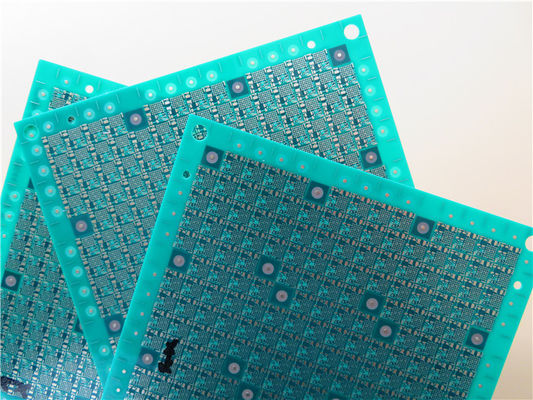

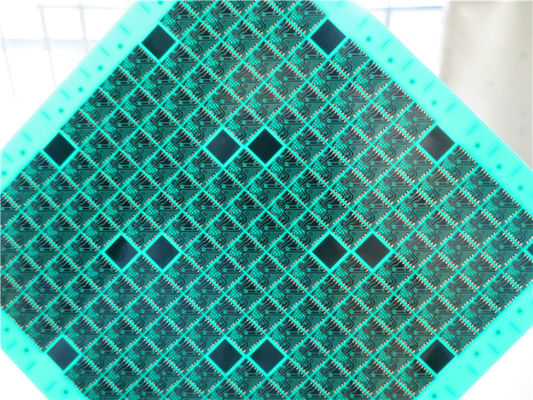

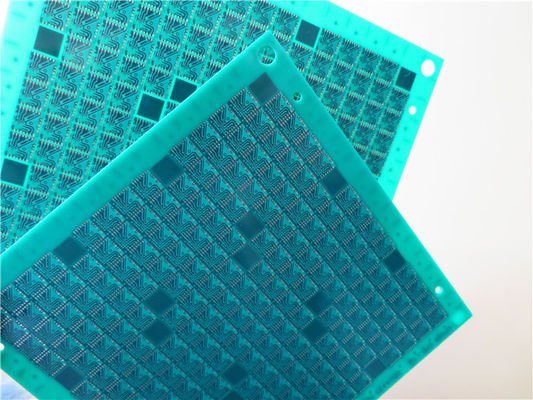

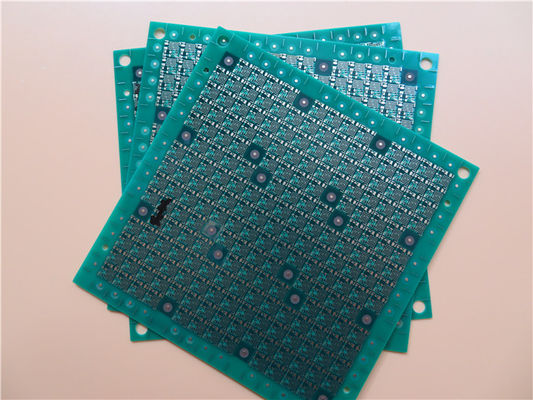

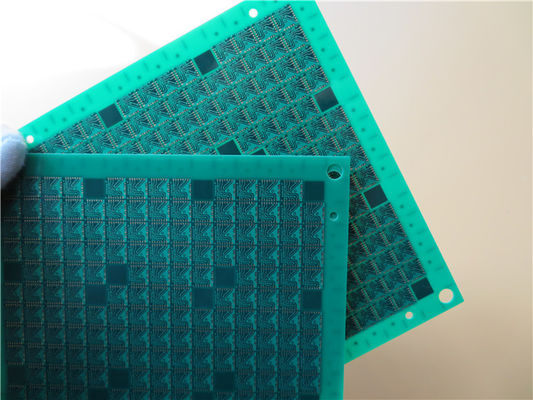

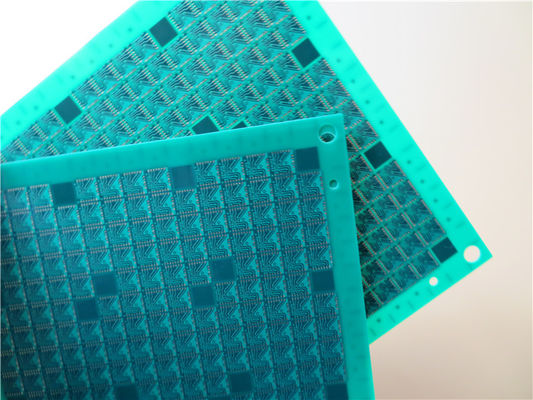

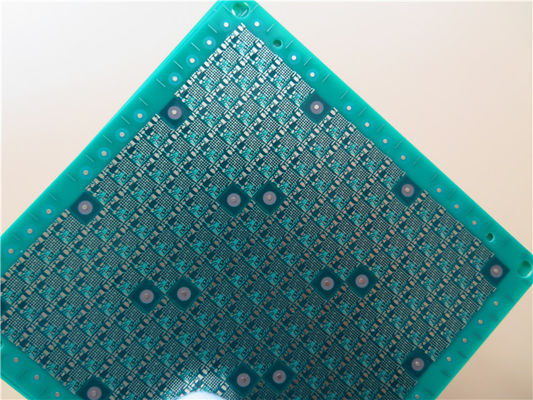

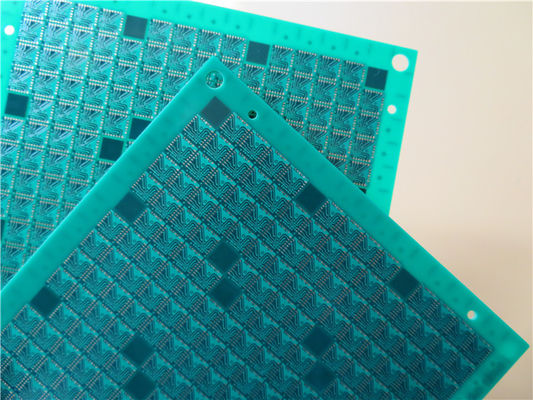

6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking
6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking 6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking 6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking 6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking 6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking 6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking 6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking 6 Layer Blind Via PCB Ultrathin 0.6mm Automotive Printed Circuit Board for GPS Tracking

Μεγάλες Εικόνας :  6 στρώμα τυφλό μέσω PCB Υπεραίος 0,6mm Πίνακας κυκλωμάτων για αυτοκίνητα για παρακολούθηση GPS

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-478.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Βασικό υλικό: FR-4 Αριθμός στρωμάτων: 6 στρώσεις
Μοντέλο: 0.6mm ±0.1 Μέγεθος PCB: 100 x 103mm = 1PCS
Μάσκα συγκόλλησης: Πράσινο Σιδερένιο: - Όχι.
Βάρος χαλκού: 1 ουγκιά Τελεία επιφάνειας: Χρυσός βύθισης
Επισημαίνω:

ΠΣΤ που ακολουθεί τον αυτοκίνητο τυπωμένο πίνακα κυκλωμάτων

,

πίνακας κυκλωμάτων 0.6mm αυτοκίνητος τυπωμένος

,

0.6mm πίνακας 6 PCB στρώματος


Διάδρομος PCB διαδρομής σε πλακέτα πλακέτα PCB πολυεπίπεδου 0,6mm κατασκευασμένο σε 6 στρώματα με τυφλό δρομολόγιο για παρακολούθηση GPS

1Γενική περιγραφή
Αυτό είναι ένα είδος 6 στρωμάτων υπερευαλής εκτυπωμένης πλακέτας που είναι κατασκευασμένο σε FR-4 υπόστρωμα με Tg 135 ° C για την εφαρμογή της παρακολούθησης GPS.6 mm πάχος χωρίς μεταξοειδές σελίδωμα σε πράσινη μάσκα συγκόλλησης (Taiyo) και χρυσό βύθισης σε πλακίδιαΤο βασικό υλικό είναι από την Ταϊβάν ITEQ που παρέχει 1 έως PCB ανά πάνελ. Τα βύσματα με 0,25 mm είναι γεμάτα ρητίνη και καλυμμένα (μέσω pad). Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα δεδομένα Gerber που παρέχονται.Κάθε 50 πάνελ είναι συσκευασμένα για αποστολή..

1.2 Χαρακτηριστικά και οφέλη
Συμμόρφωση με το RoHS και κατάλληλη για ανάγκες θερμικής αξιοπιστίας
Υψηλή συγκολλητικότητα, χωρίς άγχος των πλακών κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB.
Πλήρης διαχείριση και συντήρηση εξοπλισμού και έλεγχος διαδικασιών
Τα προϊόντα και η κατασκευή πιστοποιούνται από εξουσιοδοτημένους οργανισμούς.
Δέχεται παραγγελία μικρής ποσότητας
Παροχή εγκαίρως: >98%

6 στρώμα τυφλό μέσω PCB Υπεραίος 0,6mm Πίνακας κυκλωμάτων για αυτοκίνητα για παρακολούθηση GPS 0

1.3 Εφαρμογές
Φωτισμός με LED
Σύστημα διασύνδεσης
Φορητό δρομολογητή WiFi
Παρακολούθηση GSM
Εμπορικός φωτισμός με LED
Μοντέμ WiFi 4G
Έλεγχος πρόσβασης Honeywell
Ηλεκτρονικός έλεγχος πρόσβασης
Αυξητήρας συχνότητας ήχου
Διακομιστές αρχείων

1.4 Παράμετρος και δελτίο δεδομένων
Μέγεθος PCB 100 x 103mm = 1PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ Πολυεπίπεδη PCB
Αριθμός στρωμάτων 6 στρώσεις
Συστατικά επιφανειακής τοποθέτησης Ναι.
Μέσα από εξαρτήματα τρύπας ΟΧΙ
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ χάλκινο ------- 18um ((0,5oz) + πλάκα TOP CS
4mil προεπιλογή
χάλκινο ------- 18um ((0.5oz) GND Plane
4mil FR-4
χάλκινο ------- 18um ((0.5oz) PWR Plane
4mil προεπιλογή
χάλκινο ------- 18um ((0.5oz) PWR Plane
4mil FR-4
χάλκινο ------- 18um ((0,5oz) SIG
4mil προεπιλογή
χάλκινο ------- 18um ((0,5oz) BOT PS
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 3 εκατοστά/3 εκατοστά
Ελάχιστες / μέγιστες τρύπες: 0.22/3.50mm
Αριθμός διαφόρων οπών: 25
Αριθμός τρυπών: 2315
Αριθμός σχισμάτων: 0
Αριθμός εσωτερικών διαχωρισμάτων: 0
Έλεγχος αντίστασης - Όχι.
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί: FR-4, ITEQ IT140 TG>135, er<5.4
Τελικό εξωτερικό φύλλο: 1 ουγκιά
Τελικό εσωτερικό φύλλο: 0.5oz
Τελικό ύψος PCB: 00,6 mm ± 0.1
Πλαστική και επικάλυψη
Τελεία επιφάνειας Χρυσός βύθισης 0,025 μm πάνω από 3 μm Νικέλιο (14,4% επιφάνειας)
Η μάσκα συγκόλλησης εφαρμόζεται σε: Πάνω και κάτω, 12μm ελάχιστο
Χρώμα μάσκας συγκόλλησης: Πράσινο, TAIYO PSR-2000 GT600D
Τύπος μάσκας συγκόλλησης: Επενδύσεις
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού Δεν απαιτείται μεταξοειδές.
Χρώμα του παραρτήματος Δεν απαιτείται μεταξοειδές.
Ονομασία ή λογότυπο του κατασκευαστή: Δεν απαιτείται μεταξοειδές.
Δίπλα Επικάλυψη μέσω τρύπας (PTH), τυφλή μέσω και μέσω καπάκισης των CS και PS, τα σωληνάρια δεν είναι ορατά.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος: 0.0059" (0.15mm)
Επικάλυψη από χαρτόνια: 0.0030" (0.076mm)
Ανεπάρκεια τρυπών: 0.002" (0,05 mm)
Δοκιμή 100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών Παγκοσμίως, παγκοσμίως.

1.5 Σχεδιασμός για κατασκευή (2)
Αριθμός σειράς. Διαδικασία Άρθρο Κατασκευαστική ικανότητα
Μεγάλος όγκος (S<100 m2) Μέσος όγκος (S<10 m2) Πρωτότυπο ((S<1m2)
14 Λεματισμός Ανεκτικότητα πάχους πλάσματος Μονάδα μάζας ± 10% Μονάδα μάζας ± 10% Μονάδα ± 8% πάχους PCB
15 Μέγιστο πάχος της επικαλυμμένης ύλης 40,0 mm 60,0 mm 70,0 mm
16 Ακριβότητα ευθυγράμμισης της λαμινάτης ≤ ± 5 mil ≤±4 mil ≤±4 mil
17 Το τρυπάνι (18um, 35um, 70um κλπ. είναι τελικό χαλκό. Διάμετρος τρυπών 0.2 mm 0.2 mm 0.2 mm
18 Διάμετρος του δρομολογητή min.slot 00,60 mm 00,60 mm 00,60 mm
19 Ελάχιστη ανοχή των τρυπών PTH ±0,15 mm ±0,15 mm ±0,1 mm
20 Μέγιστη αναλογία όψεως 1:08 1:12 1:12
21 Αντιμετώπιση τρύπων ±3mil ±3mil ±3mil
22 Χώρος από διάδρομο σε διάδρομο 6 εκατ. (αυτό το δίκτυο), 12 εκατ. (διαφορετικό δίκτυο) 6 εκατ. (αυτό το δίκτυο), 14 εκατ. (διαφορετικό δίκτυο) 4 εκατ. (αυτό το δίκτυο), 12 εκατ. (διαφορετικό δίκτυο)
23 Χώρος από τρύπα σε τρύπα 12 εκατ. (αυτό το δίκτυο), 16 εκατ. (διαφορετικό δίκτυο) 12 εκατ. (αυτό το δίκτυο), 16 εκατ. (διαφορετικό δίκτυο) 10 εκατ. (αυτό το δίκτυο), 14 εκατ. (διαφορετικό δίκτυο)
24 Έξοδος Ελάχιστο πλάτος του λογότυπου χαρακτικής 10mil ((18um),12 mil (35um),12 mil ((70um) 8 χιλιοστών, 18 χιλιοστών, 10 χιλιοστών, 35 χιλιοστών, 12 χιλιοστών, 70 χιλιοστών 6mil ((18um), 8mil ((35um), 12mil ((70um)
25 Συντελεστής χαρακτικής 1.6-2.2 1.6-2.2 1.6-2.2
26 Το εξωτερικό στρώμα ((18um, 35um, 70um κλπ. είναι τελικό χαλκό. Εάν δεν αναφέρεται χαλκό, τελικό 1oz είναι η προεπιλεγμένη τιμή) Διάμετρος μ.μ. μέσω πλακέτας 20 χιλιοστών 16 χιλιοστά 16 χιλιοστά
27 Διάμετρος πλακέτας BGA 12 χιλιοστών 12 χιλιοστών 10 χιλιοστά
28 Ελάχιστη διαδρομή και διαστήματα 5/5mil ((18um) 4/4mil ((18um) 3/3.5mil ((18um)
5/5mil ((35um) 4/4mil ((35um) 3/4mil ((35um)
7/9mil ((70um) 6/8mil ((70um) 6/7mil ((70um)
9/11mil ((105um) 8/10mil ((105um) 8/9mil ((105um)
13/13mil ((140um) 12/12mil ((140um) 12/11mil ((140um)
29 Ελάχιστο πλέγμα 10/10mil ((35um) 8/8mil ((35um) 4/8mil ((35um)
30 Min.space (οδηγός προς πλατφόρμα, πλατφόρμα προς πλατφόρμα) 6 χιλιοστών ((18 μm) 5 χιλιοστών ((18 μm) 4 χιλιοστά (~ 18 μm)
6 χιλιοστών ((35 μμ) 5 χιλιοστών ((35 μμ) 4 χιλιοστών (35 μm)
9 χιλιοστών (70 μμ) 8 χιλιοστών (70 μm) 7 χιλιοστών (70 μm)
11 χιλιοστών (105 μμ) 10 χιλιοστών ((105 μm) 9 εκατοστά (± 105 μm)
13 χιλιοστών (~ 140 μμ) 12 χιλιοστών (~ 140 μm) 11 χιλιοστά (~ 140 μm)



6 στρώμα τυφλό μέσω PCB Υπεραίος 0,6mm Πίνακας κυκλωμάτων για αυτοκίνητα για παρακολούθηση GPS 1
