Σύνθετης αντίστασης PCB ενιαίος πίνακας κυκλωμάτων τελών ελεγχόμενος σύνθετη αντίσταση PCB 6 στρωμάτων για το ακολουθώντας σύστημα οχημάτων
1.1 γενική περιγραφή

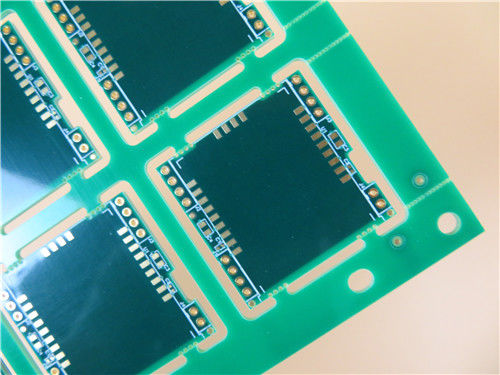

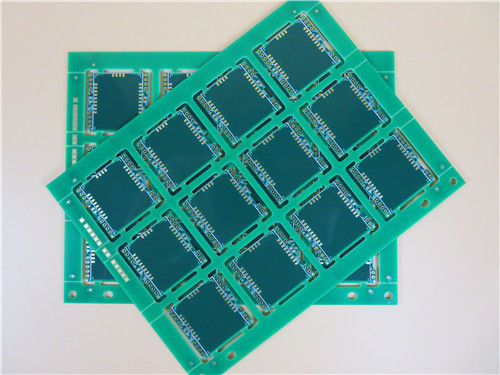

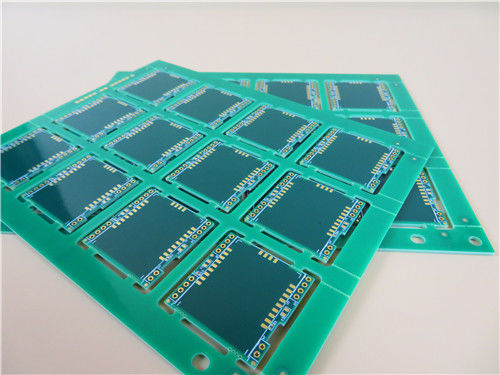

Αυτό είναι ένας τύπος του ενιαίου ελεγχόμενου σύνθετη αντίσταση PCB τελών που στηρίζεται στο υπόστρωμα FR-4 με Tg 150°C για την εφαρμογή του ακολουθώντας συστήματος οχημάτων. Όπως το αίτημα, αυτό είναι 12 επάνω με τις λουρίδες 10mm κάθε πίνακας επειδή υπάρχουν μέρη που προεξέχει τον πίνακα. Το πρόσθετο ξεμπλοκάρισμα προστίθεται σύμφωνα με τον πίνακα, ο οποίος το καθιστά πολύ ευκολότερο να αφαιρέσει τους πίνακες από τις επιτροπές μετά από τη συνέλευση. Είναι ελεγχόμενος σύνθετη αντίσταση πίνακας με 60 ωμ 6 ενιαίας mil διαδρομής τελών στο στρώμα 3 σημάτων και το στρώμα 4. Άλλες προδιαγραφές είναι 1,60 χιλ. παχιές με το λευκό και στις δύο πλευρές, η πράσινη μάσκα ύλης συγκολλήσεως και στον δύο χρυσό πλευρών και βύθισης είναι στα μαξιλάρια. Το υπόστρωμα υλικού βάσεων είναι από ITEQ αυτός-158. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Συμμόρφωση και συμμόρφωση RoHS σε IPC1401/126
Υλικό βιομηχανικών προτύπων με υψηλό Tg (175℃ από DSC) και την άριστη θερμική αξιοπιστία
Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη
Υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB
Βελτίωσε την ταχύτητα της μετάδοσης σημάτων
Επιθεώρηση AOI
Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης
Δοκιμή ελέγχου σύνθετης αντίστασης και δοκιμή ύλη συγκολλήσεως-δυνατότητας
8000 τύποι των PCB το μήνα
1.3 εφαρμογές
Ναυσιπλοΐα ΠΣΤ
Τηλεοπτική επιτήρηση
Επαναλήπτης WiFi
Μετατροπείς
AC/DC προσαρμοστής
Ηλεκτρικός μετατροπέας
Καταδίωξη αυτοκινήτων ΠΣΤ
PLC Programing
ΣΥΝΕΧΕΙΣ μετατροπείς
Βαριά εφαρμογή χαλκού
1.4 φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
150 Χ 195mm=12PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πολυστρωματικό PCB |
| Αριθμός στρωμάτων |
6 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 18um ΤΟΠ στρώμα +plate (0.5oz) |
| Prepreg 0.23mm |
| χαλκός - 35um (1oz) MidLayer 1 |
| FR-4 0.3mm συμπεριλαμβάνων χαλκός |
| χαλκός - 35um (1oz) MidLayer 2 |
| Prepreg 0.455mm |
| χαλκός - 35um (1oz) MidLayer 3 |
| FR-4 0.3mm συμπεριλαμβάνων χαλκός |
| χαλκός - 35um (1oz) MidLayer 4 |
| Prepreg 0.23mm |
| χαλκός - 18um (0.5oz) στρώμα +plate BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ελάχιστες/μέγιστες τρύπες: |
0,5 χιλ./4,05 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
5 |
| Αριθμός τρυπών τρυπανιών: |
32 |
| Αριθμός αλεσμένων αυλακώσεων: |
48 |
| Αριθμός εσωτερικών διακοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
Σύνθετη αντίσταση ενιαίος-τελών, 57 ωμ στη διαδρομή 8mil του στρώματος 3 σημάτων και του στρώματος 4 |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
FR-4 Tg170℃, ER<5>
|
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
1 oz |
| Τελικό ύψος του PCB: |
1,6 χιλ. ±0.16 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσό (32,1%) 0.1µm πάνω από 3µm νικέλιο βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: |
Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: |
LPSM |
| CONTOUR/CUTTING |
Δρομολόγηση, τρύπες γραμματοσήμων. |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΚΟΡΥΦΗ και κατώτατο σημείο. |
| Χρώμα του συστατικού μύθου |
Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.5mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
1.5 τυπωμένος σύνθετη αντίσταση πίνακας κυκλωμάτων
Καθορισμός της χαρακτηριστικής σύνθετης αντίστασης
Σε μια ορισμένη συχνότητα, σχετικά με ένα στρώμα αναφοράς, η αντίσταση των υψηλής συχνότητας σημάτων ή των ηλεκτρομαγνητικών κυμάτων της στο στάδιο της μετάδοσης καλείται χαρακτηριστική σύνθετη αντίσταση, η οποία είναι το διανυσματικό άθροισμα της ηλεκτρικής σύνθετης αντίστασης, επαγωγική αεργή αντίσταση, αντίσταση ικανότητας.
Η ταξινόμηση της χαρακτηριστικής σύνθετης αντίστασης
Η κοινή χαρακτηριστική σύνθετη αντίσταση διαιρείται σε: (1) ενιαία τελειωμένη σύνθετη αντίσταση (γραμμών) (2) διαφορική σύνθετη αντίσταση και (3) συνεπίπεδη σύνθετη αντίσταση, κ.λπ.
Η ενιαία τελειωμένη σύνθετη αντίσταση αναφέρεται στη μετρημένη σύνθετη αντίσταση μιας ενιαίας γραμμής σημάτων. Η διαφορική σύνθετη αντίσταση αναφέρεται στη σύνθετη αντίσταση που μετριέται μεταξύ των δύο γραμμών μετάδοσης με το ισοδύναμο πλάτος και του διαστήματος στη διαφορική κίνηση. Η συνεπίπεδη σύνθετη αντίσταση αναφέρεται στη σύνθετη αντίσταση που μετριέται όταν διαβιβάζει η γραμμή σημάτων μεταξύ της περιβάλλον GND/VCC (το διάστημα μεταξύ της γραμμής σημάτων GND/VCC και στις δύο πλευρές είναι ίσο).
Ο όρος που απαιτείται καθοριστικός για τον έλεγχο σύνθετης αντίστασης
Όταν το σήμα διαβιβάζεται στον αγωγό PCB, εάν το μήκος του αγωγού είναι στενό στο 1/7 του μήκους κύματος σημάτων, κατόπιν ο αγωγός γίνεται αυτή τη στιγμή μια γραμμή μετάδοσης σημάτων, οι άλλες γενικές γραμμές μετάδοσης σημάτων πρέπει για να γίνουν με τον έλεγχο σύνθετης αντίστασης. Εάν πρέπει να ελεγχθεί η σύνθετη αντίσταση στην παραγωγή PCB είναι βασισμένου στην απαίτηση του πελάτη, εάν ο πελάτης απαιτεί ότι μια ορισμένη ανάγκη πλάτους γραμμών να γίνει με τον έλεγχο σύνθετης αντίστασης, αυτό απαιτείται για να ελέγξει τη σύνθετη αντίσταση του πλάτους γραμμών στην παραγωγή. Τρία βασικά στοιχεία της αντιστοιχίας σύνθετης αντίστασης είναι η σύνθετη αντίσταση παραγωγής (τα αρχικά ενεργά μέρη), η χαρακτηριστική σύνθετη αντίσταση (γραμμή σημάτων), η σύνθετη αντίσταση εισαγωγής (ενεργητικά μέρη) (πίνακας PCB)
