24 τα PCB στρώματος FR4 επιβιβάζονται σε υψηλής θερμοκρασίας με τη σύνθετη αντίσταση 100 ωμ

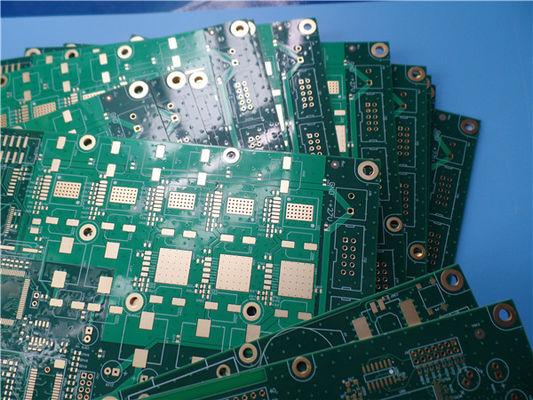

Μεγάλες Εικόνας : 24 τα PCB στρώματος FR4 επιβιβάζονται σε υψηλής θερμοκρασίας με τη σύνθετη αντίσταση 100 ωμ

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng
Πιστοποίηση:	UL, ISO9001, IATF16949
Αριθμό μοντέλου:	BIC-483.V1.0

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	USD9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό bags+Cartons
Χρόνος παράδοσης:	8-9 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	5000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό βάσεων:	FR-4	Αρίθμηση στρώματος:	24 στρώματα
Πάχος PCB:	3.7mm ±0.10%	Μέγεθος PCB:	400 Χ 212mm=1PCS
Μάσκα ύλης συγκολλήσεως:	Πράσινος	Silkscreen:	άσπρος
Βάρος χαλκού:	1oZ	Η επιφάνεια τελειώνει:	χρυσός βύθισης
Επισημαίνω:	24 πίνακας PCB στρώματος FR4 , Πίνακας 100 ωμ PCB σύνθετης αντίστασης FR4 , FR4 υψηλής θερμοκρασίας PCB

Πολυστρωματική πλακέτα τυπωμένου κυκλώματος PCB 24 στρώσεων Κατασκευασμένη σε υψηλή θερμοκρασία FR-4 με σύνθετη αντίσταση 50 Ohm / 100 Ohm για βιομηχανική ελέγχους

Γενική περιγραφή

Αυτός είναι ένας τύπος πολυστρωματικού PCB υψηλών στρωμάτων που έχει κατασκευαστεί σε υπόστρωμα FR-4 με Tg 170°C για την εφαρμογή βιομηχανικών χειριστηρίων με χάλκινη τροχιά 24 στρώσεων.Έχει πάχος 3,7 χλστ. με λευκή μεταξοτυπία (Taiyo) σε πράσινη μάσκα συγκόλλησης (Taiyo) και χρυσό εμβάπτισης σε τακάκια.Αυτό είναι επίσης ένα PCB ελεγχόμενης σύνθετης αντίστασης με σύνθετη αντίσταση μονού άκρου 50 ohm και διαφορική σύνθετη αντίσταση 100 ohm.Το βασικό υλικό προέρχεται από την ITEQ που παρέχει single-up PCB.Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας δεδομένα Gerber που παρέχονται.Κάθε 10 πάνελ συσκευάζονται για αποστολή.

Χαρακτηριστικά και πλεονεκτήματα

Εξαιρετική θερμική αξιοπιστία και αντίσταση CAF παρέχοντας μακροπρόθεσμη αξιοπιστία για βιομηχανικές και αυτοκινητικές εφαρμογές.

Μεγάλος χρόνος αποθήκευσης (Μπορεί να αποθηκευτεί για περισσότερο από 1 χρόνο σε σακούλα κενού)

Οι γραμμές σήματος σχηματίζουν μια σταθερή χαμηλή αντίσταση στο έδαφος

Δοκιμή μικροτομής και θερμικής καταπόνησης

Συνεργείο 16000 τετραγωνικών μέτρων

Γίνεται δεκτή παραγγελία μικρής ποσότητας

ISO9001, ISO14001, IATF16949, Πιστοποίηση UL

Μπορούμε να βρούμε τις Εφαρμογές του στοtδιαβιβαστής,Μόντεμ GSM,3G WiFi Router, σελhase Shifter,μιενσωματωμένος ελεγκτής, ηard drives.

Δυνατότητα πλακέτας τυπωμένου κυκλώματος 2020

Παράμετρος	αξία
Μετρήσεις επιπέδων	1-32
Υλικό Υποστρώματος	FR-4 (συμπεριλαμβανομένου High Tg 170, High CTI>600V);Με βάση το αλουμίνιο;Με βάση τον χαλκό;Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 κ.λπ.Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 κ.λπ..;Taconic TLX-8, TLY-5, RF-35TC, TLF-35 κ.λπ..Arlon AD450, AD600 κ.λπ.PTFE F4B DK2.2, DK2.65 κ.λπ..Πολυϊμίδιο και ΡΕΤ.
Μέγιστο Μέγεθος	Δοκιμή πτήσης: 900 * 600 mm, δοκιμή στερέωσης 460 * 380 mm, χωρίς δοκιμή 1100 * 600 mm
Ανοχή περιγράμματος πίνακα	±0,0059" (0,15 mm)
Πάχος PCB	0,0157" - 0,3937" (0,40mm--10,00mm)
Ανοχή πάχους (T≥0,8mm)	±8%
Ανοχή πάχους (t~ 0,8 mm)	±10%
Πάχος μονωτικής στρώσης	0,00295" - 0,1969" (0,075mm--5,00mm)
Ελάχιστο κομμάτι	0,003" (0,075 χλστ.)
Ελάχιστος χώρος	0,003" (0,075 χλστ.)
Εξωτερικό πάχος χαλκού	35μm--420μm (1oz-12oz)
Εσωτερικό πάχος χαλκού	17μm--420μm (0,5oz - 12oz)
Τρύπα τρυπήματος (μηχανική)	0,0059" - 0,25" (0,15mm--6,35mm)
Τελειωμένη τρύπα (μηχανική)	0,0039"-0,248" (0,10mm--6,30mm)
Ανοχή διαμέτρου (Μηχανική)	0,00295" (0,075mm)
Εγγραφή (Μηχανολογική)	0,00197" (0,05 mm)
Αναλογία απεικόνισης	12:1
Τύπος μάσκας συγκόλλησης	LPI
Min Soldermask Bridge	0,00315" (0,08 mm)
Ελάχιστη εκκαθάριση μάσκας συγκόλλησης	0,00197" (0,05 mm)
Βύσμα μέσω διαμέτρου	0,0098" - 0,0236" (0,25mm--0,60mm)
Ανοχή ελέγχου αντίστασης	±10%
Φινίρισμα Επιφανείας	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger

Παράμετρος και φύλλο δεδομένων

ΜΕΓΕΘΟΣ PCB	400 x 212mm=1ΤΕΜ
ΤΥΠΟΣ ΠΙΝΑΚΑΣ	Πολυστρωματικό PCB
Αριθμός στρωμάτων	24 στρώσεις
Εξαρτήματα επιφανειακής βάσης	ΝΑΙ
Μέσα από εξαρτήματα τρύπας	ΝΑΙ
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ	TOP LAYER 0,018mm + επιμετάλλωση Στρώμα 1
	Προεμποτισμός 0,1016 χλστ
	ΕΠΙΠΕΔΟ 1 --- 0,035mm Στρώμα 2
	CORE FR4 0,1016mm
	GROUND 1 --- 0,035mm Στρώμα 3
	Προεμποτισμός 0,127mm
	SIGNAL 1 --- 0,018mm
	CORE FR4 0,1524mm
	PLANE 2 --- 0,035mm
	Προεμποτισμός 0,1016 χλστ
	GROUND 2 --- 0,035mm
	CORE FR4 0,127mm
	SIGNAL 2 --- 0,018mm
	Προεμποτισμός 0,1524mm
	ΑΕΡΟΠΛΑΝΟ 3 --- 0,035 χλστ
	CORE FR4 0,1016mm
	ΑΕΡΟΠΛΑΝΟ,ΕΔΑΦΟΣ 7 --- 0,035mm
	Προεμποτισμός 0,127mm
	SIGNAL 3 --- 0,018mm
	CORE FR-4 0,1524mm
	GROUND 3 --- 0,035mm
	Προεμποτισμός 0,127mm
	SIGNAL 4 --- 0,018mm
	CORE FR4 0,1524mm
	ΑΕΡΟΠΛΑΝΟ 4 --- 0,035 χλστ
	Προεμποτισμός 0,1016 χλστ
	GROUND 4 --- 0,035mm
	CORE FR4 0,1016mm
	SIGNAL 5 --- 0,018mm
	Προεμποτισμός 0,1524mm
	SIGNAL 6 --- 0,018mm
	CORE FR4 0,1016mm
	PLANE 5 --- 0,035mm
	Προεμποτισμός 0,1016 χλστ
	GROUND 5 --- 0,035mm
	CORE FR4 0,1524mm
	SIGNAL 7 --- 0,018mm
	Προεμποτισμός 0,127mm
	ΑΕΡΟΠΛΑΝΟ 6 --- 0,035 χλστ
	CORE FR4 0,1524mm
	SIGNAL 8 --- 0,018mm
	Προεμποτισμός 0,127mm
	POWER, ROUND 8 --- 0,035mm Layer 22
	CORE FR4 0,1016mm
	GROUND 6 --- 0,035mm Στρώμα 23
	Προεμποτισμός 0,1016 χλστ
	ΚΑΤΩ ΣΤΡΩΜΑ --- 0,018mm + επιμετάλλωση Στρώμα 24
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	5 εκατ. / 5 εκατ
Ελάχιστες / Μέγιστες οπές:	0,36 /3,2 χλστ
Αριθμός διαφορετικών οπών:	9
Αριθμός οπών διάνοιξης:	9117
Αριθμός φρεζαρισμένων αυλακώσεων:	0
Αριθμός εσωτερικών αποκοπών:	0
Έλεγχος σύνθετης αντίστασης:	Ναι, όλα τα στρώματα σήματος των 8 στρωμάτων χαλκού, 50 OHM σύνθετη αντίσταση ελεγχόμενη για μονού άκρο σε τροχιά 5 mil & 100 OHM για διαφορικές διαδρομές στα 5 mil / 8 mil
Αριθμός χρυσού δακτύλου:	0
ΥΛΙΚΟ ΤΑΙΝΙΟΥ
Εποξειδικό γυαλί:	FR-4 Tg170℃, er<5.4.IT-180, ITEQ Παρέχεται
Τελικό φύλλο εξωτερικού:	1 ουγκιά
Τελικό φύλλο εσωτερικού:	1 ουγκιά
Τελικό ύψος PCB:	3,7mm ±0,10%
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα Επιφανείας	Χρυσός εμβάπτισης (29,1%) 0,05 μm σε νικέλιο 3 μm
Μάσκα συγκόλλησης Εφαρμογή σε:	TOP και Bottom, 12 micron Ελάχιστο
Χρώμα μάσκας συγκόλλησης:	Πράσινο, PSR-2000 KX700G, Taiyo Παρέχεται.
Τύπος μάσκας συγκόλλησης:	LPSM
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ	Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Side of Component Legend	Πάνω και κάτω.
Color of Component Legend	Λευκό, S-380W, Taiyo Παρέχεται.
Όνομα ή λογότυπο κατασκευαστή:	Σημειωμένο στον πίνακα σε αγωγό και με πόδια ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Απαιτείται πλήρωση οπών στο BGA.
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ	Έγκριση UL 94-V0 MIN.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος:	0,0059"
Επιμετάλλωση σανίδας:	0,0029"
Ανοχή τρυπήματος:	0,002"
ΔΟΚΙΜΗ	100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ	αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ	Παγκόσμια, Παγκόσμια.
