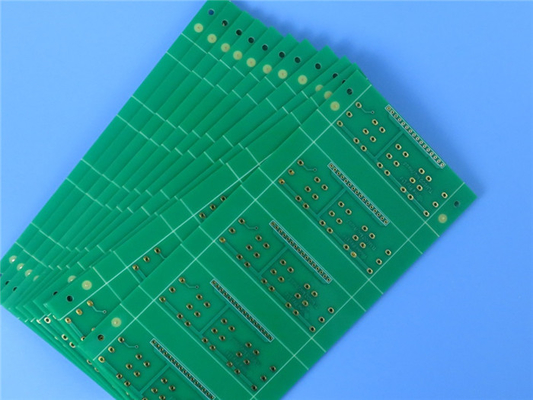

1oz S1000-2M πολυεπίπεδο PCB με τυφλό μέσω και ελεγχόμενη αντίσταση

1oz S1000-2M πολυεπίπεδο PCB με τυφλό μέσω και ελεγχόμενη αντίσταση

MOQ: 1pcs
τιμή: USD 9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

S1000-2M Πολυεπίπεδη PCB

,

Ελεγχόμενο με αντίσταση πολυεπίπεδο PCB

,

1 ουγκιά πλακέτα PCB

Περιγραφή προϊόντος

Παρουσιάζουμε το S1000-2M PCB, μια υψηλής ποιότητας και αξιόπιστη πλακέτα εκτυπωμένων κυκλωμάτων σχεδιασμένη για να ανταποκρίνεται στις απαιτητικές ανάγκες του σύγχρονου ηλεκτρονικού εξοπλισμού.Εξαιρετική διαμόρφωση στοιβακτηρίου, και εξαιρετικές λεπτομέρειες κατασκευής, το S1000-2M PCB εξασφαλίζει εξαιρετικές επιδόσεις, θερμική αξιοπιστία και μηχανική επεξεργασιμότητα.



Υλικό και ηλεκτρικές ιδιότητες:
Το PCB S1000-2M κατασκευάζεται με υλικό FR-4 υψηλής Tg (θερμοκρασία μετάβασης γυαλιού) και χαμηλού CTE (συντελεστή θερμικής διαστολής), προσφέροντας βελτιωμένες επιδόσεις και αξιοπιστία.Με διηλεκτρική σταθερά 4Το PCB αυτό εξασφαλίζει αποτελεσματική μετάδοση σήματος και ελάχιστη απώλεια σήματος.διασφάλιση σταθερότητας ακόμη και σε υψηλές θερμοκρασίες, και Td (θερμοκρασία αποσύνθεσης) 355°C, γεγονός που δείχνει την ικανότητά του να αντέχει σε υψηλή θερμική πίεση.Η CTE του άξονα z 41 ppm/°C πριν από το Tg και 208 ppm/°C μετά το Tg εξασφαλίζει σταθερότητα διαστάσεων και αξιόπιστη απόδοση σε διάφορες θερμοκρασίες.



Χαρακτηριστικά για αυξημένη αξιοπιστία:
Το PCB S1000-2M έρχεται με μια σειρά από χαρακτηριστικά που συμβάλλουν στην εξαιρετική αξιοπιστία του.Η ικανότητά του κατά του CAF (Conductive Anodic Filament) εξασφαλίζει αντίσταση κατά του σχηματισμού αγωγών στο εσωτερικό του PCB κατά τη διάρκεια της λειτουργίαςΤο PCB είναι συμβατό χωρίς μόλυβδο, ευθυγραμμίζεται με τους περιβαλλοντικούς κανονισμούς και πληροί τα πρότυπα της βιομηχανίας.διατήρηση των εξαρτημάτων εντός των βέλτιστων εύρους θερμοκρασίας τουςΗ επιφάνεια προσφέρει επίσης εξαιρετική αξιοπιστία και μηχανική επεξεργασιμότητα, επιτρέποντας την απρόσκοπτη συναρμολόγηση και μακροχρόνια αντοχή.



1oz S1000-2M πολυεπίπεδο PCB με τυφλό μέσω και ελεγχόμενη αντίσταση 0



Διαμόρφωση και κατασκευή της στοίβας:

Το S1000-2M PCB διαθέτει μια διαμόρφωση 4 στρωμάτων άκαμπτης στοιβάδας, παρέχοντας άφθονο χώρο για σύνθετα κυκλώματα και αποτελεσματική δρομολόγηση σήματος.διασφάλιση ισχυρής αγωγιμότητας και ακεραιότητας σήματοςΗ FR-4 Core S1000-2M έχει πάχος 0,2 mm, προσφέροντας μια σταθερή βάση για το PCB.



Οι κατασκευαστικές λεπτομέρειες του S1000-2M PCB έχουν σχεδιαστεί με προσοχή για βέλτιστες επιδόσεις.παρέχει μεγάλο χώρο για τα εξαρτήματα και επιτρέπει ακριβή τοποθέτησηΤο PCB υποστηρίζει ένα ελάχιστο ίχνος / χώρο 4/6 mils, επιτρέποντας περίπλοκο σχεδιασμό κυκλωμάτων.Οι τυφλοί διάδρομοι L1-L2 παρέχουν πρόσθετη ευελιξία δρομολόγησηςΜε πάχος τελικής πλάκας 1,0 mm και βάρος χαλκού 1 oz (1,4 mils) στα εξωτερικά στρώματα, το S1000-2M PCB επιτυγχάνει την τέλεια ισορροπία μεταξύ αντοχής και απόδοσης.



Για να εξασφαλιστεί η βέλτιστη αγωγιμότητα και προστασία από τη διάβρωση, το PCB διαθέτει πάχος 20 μm μέσω επικάλυψης και επιφάνεια χρυσού βύθισης.βελτιώνει την ταυτοποίηση των συστατικών και την αναγνώσιμότητα.



Υλικό PCB: Υψηλή Tg, υψηλής απόδοσης και χαμηλής CTE εποξυδερμίδας
Ονομασία: S1000-2M
Διορθωτική σταθερά: 40,6 σε 10GHz
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm)
Μονάδα διαμόρφωσης: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, Μαύρο, Ματ Μαύρο, Μπλε, Ματ Μπλε, Κίτρινο, Κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης, ασήμι βύθισης κλπ.
Τεχνολογία: HDI, Διάδρομος μέσα στο pad, Έλεγχος αντίστασης, τυφλός διάδρομος / θαμμένος διάδρομος, επιχρισμός άκρων, BGA, αριθμός τρυπών κλπ.



Αξιόπιστη και διασφαλισμένη ποιότητα:
Το S1000-2M PCB υποβάλλεται σε αυστηρές δοκιμές και συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας και αξιόπιστη απόδοση.κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για την επαλήθευση της λειτουργικότητάς του και της συμμόρφωσης με τις προδιαγραφές.



Εφαρμογές και Παγκόσμια Διαθεσιμότητα:
Το S1000-2M PCB είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των υπολογιστών, των επικοινωνιών και της αυτοκινητοβιομηχανικής ηλεκτρονικής.Ο σχεδιασμός του το καθιστά ιδιαίτερα κατάλληλο για υψηλές απαιτήσεις πολυεπίπεδων PCBΜε τη διαθεσιμότητα σε όλο τον κόσμο, αυτό το PCB μπορεί να είναι εύκολα προσβάσιμο και να ενσωματωθεί σε διάφορα έργα και βιομηχανίες.



Συμπέρασμα:
Το PCB S1000-2M είναι μια λύση υψηλών επιδόσεων που συνδυάζει προηγμένες ιδιότητες υλικών, εξαιρετική διαμόρφωση στοιβακτηρίων και αξιόπιστες λεπτομέρειες κατασκευής.Με τις εξαιρετικές ηλεκτρικές του ιδιότητες, ικανότητα αντι-CAF, θερμική αξιοπιστία, αξιοπιστία διάτρησης και μηχανική επεξεργασία,το S1000-2M PCB είναι η ιδανική επιλογή για εφαρμογές που απαιτούν ανώτερη απόδοση και μακροχρόνια αξιοπιστία.
