2.0mm PCB Πίνακας Τυποποιημένων Κυκλωμάτων Αυτοκινήτου διπλής όψης CTI 600

Υψηλό CTI 600V PCBΧτισμένο σε 2.0mm FR-4 με HASL και Countersunk τρύπες

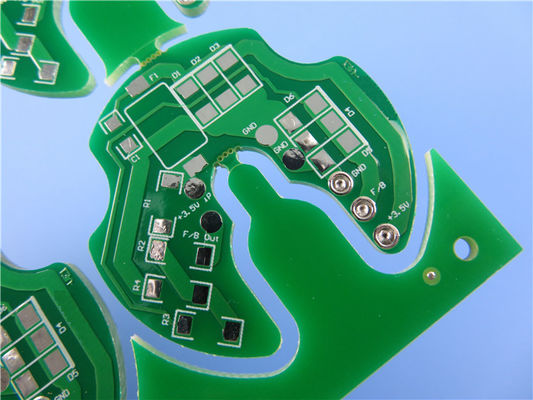

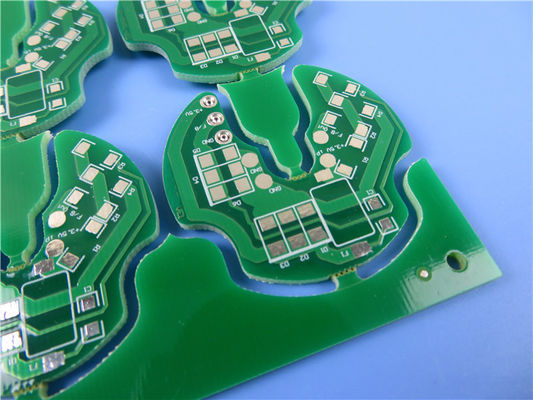

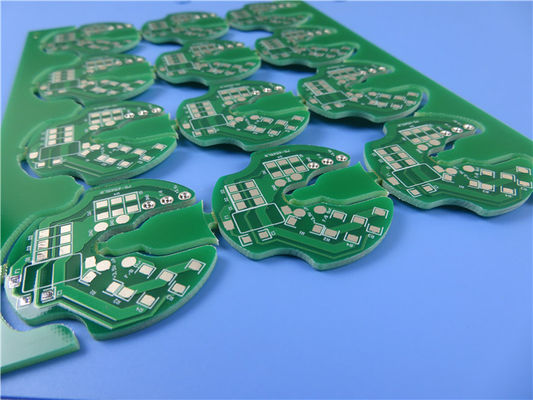

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Γενική εισαγωγή

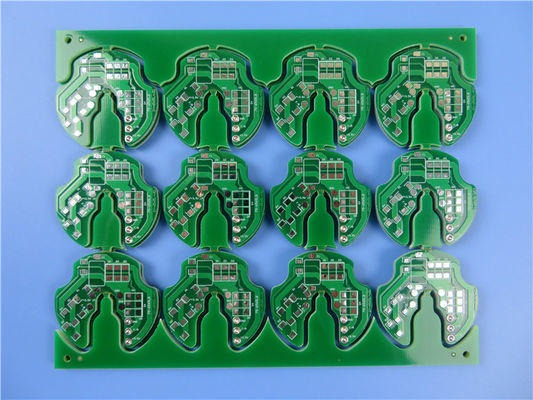

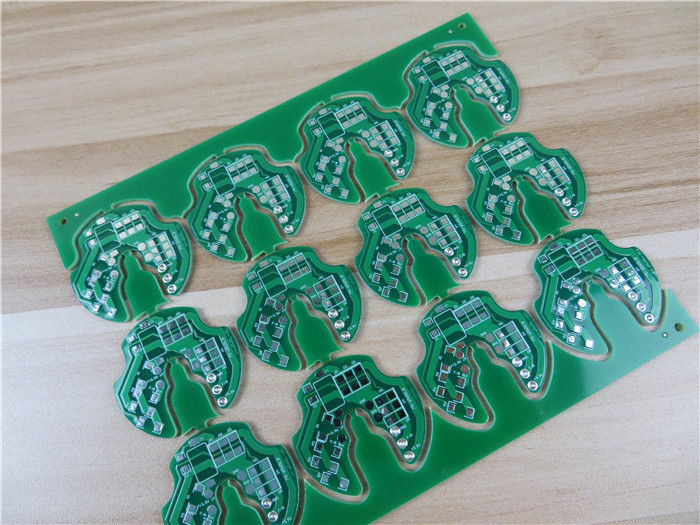

Πρόκειται για ένα είδος μονοπλευρής πλακέτας κυκλωμάτων που είναι κατασκευασμένη σε υπόστρωμα FR-4 με CTI 600V. Πρόκειται για ένα PCB πάχους 2,0 mm με απλές γραμμές, πράσινη μάσκα συγκόλλησης και λευκή μεταξοειδής οθόνη.Το επιφανειακό φινίρισμα στα pads είναι η ισοπέδωση του θερμού αέραΤο πάνελ περιέχει 12 μεμονωμένες σανίδες.

Προδιαγραφές PCB

Εφαρμογές

PDP, LCD, τηλεόραση

Ψυγείο

Προμηθευτής ρεύματος

Μηχανή πλύσης

Τι είναι ο δείκτης συγκριτικής παρακολούθησης (CTI)?

Εδώ, το CTI είναι ένα προϊόν ποιότητας που αναφέρεται σε επικάλυψη με χαλκό το οποίο χρησιμοποιείται ευρέως σε οικιακές ηλεκτρικές συσκευές ή άλλες ηλεκτρικές συσκευές υψηλής τάσης (110V, 220V).Πρόκειται για προσομοιωμένη κατάσταση ρύπανσης του PCB στο εργασιακό του περιβάλλον, που οδηγούν σε διαρροή ή βραχυκύκλωμα στο κενό της επιφάνειας PCB, συνοδευόμενη από απελευθέρωση θερμότητας και κάψιμο.

Ο τρόπος του πειράματος είναι να πέφτουν συνεχώς 50 σταγόνες 0,1% διαλύματος χλωριούχου αμμωνίου μεταξύ δύο σημείων στην επιφάνεια του PCB, 30 δευτερόλεπτα για κάθε σταγόνα,ενεργοποίηση ρεύματος εναλλασσόμενου υψηλής τάσης για να γίνει η δοκιμήΠρώτον, προσπαθώ να δημιουργήσω 300V για να παράγω 1A ρεύμα.Στη συνέχεια, το διάλυμα εξατμίζεται αργά.. 2η πτώση είναι και μέχρι 50 σταγόνες για να δούμε αν το PCB έχει διαρροή ή όχι. Μόλις το PCB έχει 0.1A creepage και υπερβαίνει 0,5 δευτερόλεπτα, κρίνεται αποτυχία.

Η ποιότητα CTI του λαμινίτη αναφέρεται στην τιμή της εξωτερικής τάσης που εφαρμόζεται και χωρίς βλάβη των 50 σταγόνων.500V ή 600V μέχρι την υψηλή τιμή πριν από την βλάβη, δηλαδή τα στοιχεία της CTI για το λαμινίτη.

Η Bicheng προσφέρει PCB υψηλής CTI (υψηλής CTI 600V FR-4 και υλικό με υποστήριξη αλουμινίου) που λειτουργεί σε τόσο σκληρό περιβάλλον υψηλής τάσης, βρωμιάς και υγρασίας.

Το πρότυπο IEC 112 έχει 3 βαθμούς ως εξής:

Σύμφωνα με το πρότυπο της IEC, όσο μικρότερο είναι ένα υπόστρωμα CTI, τόσο καλύτερη είναι η αντοχή στο ανίχνευση.
