TU-883 πολυστρωματικό τυπωμένο κυκλωμάτων υψηλής θερμοκρασίας PCB απώλειας πινάκων (PCB) HDI χαμηλό με τη σύνθετη αντίσταση 90 ωμ ελεγχόμενη

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-509.V1.0

Υλικό:

ΤΟ-883

Αριθμός στρωμάτων:

20 στρώματα

Μοντέλο:

30,0 mm

Μάσκα συγκόλλησης:

Πράσινο

Σιδερένιο:

Λευκό

Τελεία επιφάνειας:

Χρυσός βύθισης

Επισημαίνω:

Πολυστρωματικό ελεγχόμενο σύνθετη αντίσταση PCB

ελεγχόμενο σύνθετη αντίσταση PCB 3.0mm

20 στρώματα ελεγχόμενου σύνθετη αντίσταση PCB

Περιγραφή προϊόντος

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Συνοπτική εισαγωγή

Αυτό είναι ένας τύπος του χαμηλού πολυστρωματικού PCB υψηλής επίδοσης απώλειας που στηρίζεται στον πυρήνα TU-883 TUC με 20 στρώματα χαλκού (PCB 20-στρώματος). Είναι επίσης ένας τύπος πινάκων κυκλωμάτων HDI (N+1+N) με το τρυπάνι λέιζερ 0.1mm. Αυτό είναι επίσης ένας τύπος ελεγχόμενου του σύνθετη αντίσταση PCB, 90 ωμ και 50 ωμ ελέγχονται σχετικά με τα στρώματα κάθε σημάτων με την ανοχή 10%. Τα φύλλα αλουμινίου χαλκού είναι 1 oz και μισά oz που χρησιμοποιούνται διαδοχικά μεταξύ των στρωμάτων. Ολόκληρο το PCB είναι 3.0mm παχιά, με το χρυσό βύθισης στα μαξιλάρια, η πράσινα μάσκα και το λευκό ύλης συγκολλήσεως.

Εφαρμογές

Ραδιοσυχνότητα

Backplane, υπολογισμός υψηλής επίδοσης

Linecards, αποθήκευση

Κεντρικοί υπολογιστές, τηλεπικοινωνίες, σταθμός βάσης, δρομολογητές γραφείων

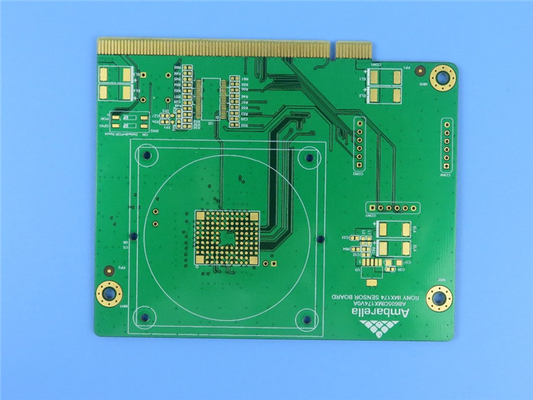

TU-883 πολυστρωματικό τυπωμένο κυκλωμάτων υψηλής θερμοκρασίας PCB απώλειας πινάκων (PCB) HDI χαμηλό με τη σύνθετη αντίσταση 90 ωμ ελεγχόμενη 0

Λεπτομερείς προδιαγραφές

Στοιχείο	Περιγραφή	Πραγματικός	Αποτέλεσμα
1. Φύλλο πλαστικού	Υλικός τύπος	TU-883	ACC
	Tg	170℃	ACC
	Προμηθευτής	TUC	ACC
	Πάχος	2.83.1mm	ACC
2.Plating πάχος	Τοίχος τρυπών	26.51µm	ACC
	Εξωτερικός χαλκός	41.09µm	ACC
	Εσωτερικός χαλκός	15µm/31µm	ACC
3.Solder μάσκα	Υλικός τύπος	TAIYO/PSR-2000GT600D	ACC
	Χρώμα	Πράσινος	ACC
	Ακαμψία (δοκιμή μολυβιών)	5H	ACC
	S/M πάχος	20.11µm	ACC
	Θέση	Και οι δύο πλευρές	ACC
4. Συστατικό σημάδι	Υλικός τύπος	IJR-4000 MW300	ACC
	Χρώμα	Άσπρος	ACC
	Θέση	C/S, S/S	ACC
5. Μάσκα ύλης συγκολλήσεως Peelable	Υλικός τύπος	/
	Πάχος	/
	Θέση	/
6. Προσδιορισμός	UL σημάδι	ΝΑΙ	ACC
	Κώδικας ημερομηνίας	2921	ACC
	Θέση σημαδιών	Πλευρά ύλης συγκολλήσεως	ACC
7. Η επιφάνεια τελειώνει	Μέθοδος	Χρυσός βύθισης	ACC
	Πάχος νικελίου	4.06µm	ACC
	Χρυσό πάχος	0.056µm	ACC
8. Normativeness	RoHS	Οδηγία 2015/863/EU	ACC
8. Normativeness	ΠΡΟΣΙΤΟΤΗΤΑ	Οδηγία 1907 το /2006	ACC
9.Annular δαχτυλίδι	Ελάχιστο πλάτος γραμμών (mil)	4.8mil	ACC
9.Annular δαχτυλίδι	Λεπτό διαστήματος (mil)	5.2mil	ACC
10.V-αυλάκι	Γωνία	/
10.V-αυλάκι	Υπόλοιπο πάχος	/
11. Beveling	Γωνία	/
11. Beveling	Ύψος	/
12. Λειτουργία	Ηλεκτρική δοκιμή	100% ΠΕΡΑΣΜΑ	ACC
13. Εμφάνιση	Επίπεδο κατηγορίας ΕΠΙ	Κατηγορία 2 ΕΠΙ-α-600J &6012D	ACC
	Οπτική επιθεώρηση	Κατηγορία 2 ΕΠΙ-α-600J &6012D	ACC
	Στρέβλωση και συστροφή	0,21%	ACC
14. Δοκιμή αξιοπιστίας	Δοκιμή ταινιών	Καμία αποφλοίωση	ACC
	Διαλυτική δοκιμή	Καμία αποφλοίωση	ACC
	Δοκιμή Solderability	265 ±5℃	ACC
	Θερμική δοκιμή πίεσης	288 ±5℃	ACC
	Ιοντική δοκιμή μόλυνσης	0.56µg/c㎡	ACC

Stackup & σύνθετη αντίσταση ελεγχόμενα

TU-883 πολυστρωματικό τυπωμένο κυκλωμάτων υψηλής θερμοκρασίας PCB απώλειας πινάκων (PCB) HDI χαμηλό με τη σύνθετη αντίσταση 90 ωμ ελεγχόμενη 1

Vias HDI

TU-883 πολυστρωματικό τυπωμένο κυκλωμάτων υψηλής θερμοκρασίας PCB απώλειας πινάκων (PCB) HDI χαμηλό με τη σύνθετη αντίσταση 90 ωμ ελεγχόμενη 2

TU-883 πολυστρωματικό τυπωμένο κυκλωμάτων υψηλής θερμοκρασίας PCB απώλειας πινάκων (PCB) HDI χαμηλό με τη σύνθετη αντίσταση 90 ωμ ελεγχόμενη 3
