Γειά σου ο καθένας,

Θερμοί χαιρετισμοί!

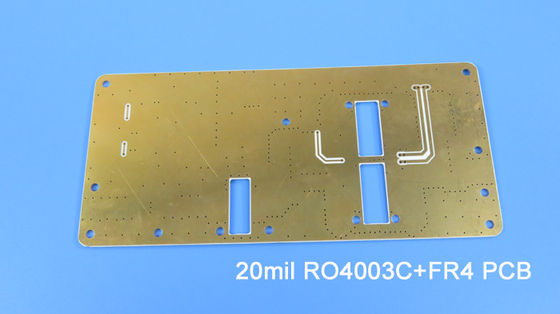

Σήμερα μιλάμε για το υβριδικό PCB 4 στρωμάτων που στηρίζεται σε 20mil RO4003C και FR-4.



4 υβριδικός πίνακας Bulit PCB στρώματος σε Rogers 20mil RO4003C και FR-4 0

Αρχικά, είναι μια δομή 4 στρώματος. Το στρώμα 1 στο στρώμα 2 είναι πυρήνας 20mil RO4003C, ο οποίος είναι το κύριο στρώμα καλωδίωσης για τις γραμμές σημάτων. Το στρώμα 3 στο στρώμα 4 είναι ο πυρήνας FR-4, και οι δύο πυρήνες συνδυάζονται μέσω του prepeg 0.2mm. Κάθε στρώμα συνδέεται με καλυμμένος μέσω των τρυπών. Το εσωτερικό στρώμα και έξω το στρώμα του χαλκού είναι 1 ουγγιά. Αυτό είναι μια καλή μέθοδος για να κρατήσει τον πίνακα οικονομικώς αποδοτικό.



Ρίξτε μια ματιά στο διάγραμμα μικροϋπολογιστής-τμημάτων του.

4 υβριδικός πίνακας Bulit PCB στρώματος σε Rogers 20mil RO4003C και FR-4 1



Εδώ στο αριστερό είναι η τρύπα PTH, το κατώτατο σημείο είναι στρώμα 1 στο στρώμα 2 που είναι υλικό υψηλής συχνότητας, το ανώτερο μέρος είναι υλικό ίνας υάλου. Το τελειωμένο πάχος του πιάτου είναι 1.6mm.



Το χρώμα της μάσκας ύλης συγκολλήσεως και επίσης συνήθως χρησιμοποιείται πράσινος και άσπρος. Η επιφάνεια τελειώνει στα μαξιλάρια είναι χρυσός βύθισης.



4 υβριδικός πίνακας Bulit PCB στρώματος σε Rogers 20mil RO4003C και FR-4 2



Παρακάτω είναι ένας άλλος τύπος του υβριδικού PCB 20mil RO4003C. Έχει κάνει 2 πυρήνων 20mil RO4003C.



4 υβριδικός πίνακας Bulit PCB στρώματος σε Rogers 20mil RO4003C και FR-4 3



Οι εφαρμογές του υβριδικού PCB 20mil RO4003C είναι ευρείες, όπως LNA, ο οπτικός συζευκτήρας, ο ισορροπημένος ενισχυτής, duplexer κ.λπ.



Τα πλεονεκτήματα του υβριδικού PCB 20mil RO4003C απεικονίζονται στην ακολουθία 3 σημείων:

1) RO4003C εκθέτει μια σταθερή διηλεκτρική σταθερά πέρα από ένα ευρύ φάσμα συχνότητας. Αυτό το κάνει ένα ιδανικό υπόστρωμα για τις ευρυζωνικές εφαρμογές.

2) Η μείωση της απώλειας σημάτων στην εφαρμογή υψηλής συχνότητας ικανοποιεί τις αναπτυξιακές ανάγκες της τεχνολογίας επικοινωνιών.

3) Κόστος που μειώνεται άνω του σωρός-UPS με όλο το χαμηλό υλικό απώλειας



Η ικανότητα PCB μας (υβριδικό σχέδιο)

Ικανότητα PCB
Τύπος PCB: Υβριδικό PCB, μικτό PCB
Μικτός τύπος: RO4350B + FR4
  RO4003C + FR4
  F4B + FR4
  RT/duroid5880 + FR4
  RT/duroid5880 + RO4350B
Μάσκα ύλης συγκολλήσεως: Πράσινος, κόκκινος, μπλε, μαύρος, κίτρινος
Αρίθμηση στρώματος: 4 στρώμα, 6 στρώμα, πολυστρωματικό
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 1.05.0mm
Μέγεθος PCB: ≤400mm Χ 500mm
Η επιφάνεια τελειώνει: Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP




Αυτή τη στιγμή, τα ώριμα μικτά πιέζοντας υλικά είναι τα ακόλουθα:

RO4350B + FR4

RO4003C + FR4

F4B + FR4

RT/duroid5880 + FR4

RT/duroid5880 + RO4350B



Σας ευχαριστώ για την ανάγνωσή σας. Είστε ευπρόσδεκτοι να μας έρθετε σε επαφή με για τις έρευνες PCB RF σας.



Παράρτημα: Φύλλο στοιχείων RO4003C

RO4003C χαρακτηριστική αξία
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.38±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3.55 Ζ   8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Διασκεδασμός Factortan, δ 0,0027
0,0021
Ζ   10 GHz/23℃
2.5 GHz/23℃
ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Ζ ppm/℃ -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.7 X 1010   MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 4.2 X 109   COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) Ζ Kv/mm (v/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 19,650 (2.850)
19,450 (2.821)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Εκτατή δύναμη 139 (20,2)
100 (14,5)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Κάμψης δύναμη 276
(40)
  MPA
(kpsi)
  ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0> Χ, Υ mm/m
(mil/ίντσα)
μετά από etch+E2/150℃ ΕΠΙ-TM-650 2.4.39A
Συντελεστής της θερμικής επέκτασης 11
14
46
Χ
Υ
Ζ
ppm/℃ -55℃to288℃ ΕΠΙ-TM-650 2.4.41
Tg >280   ℃ TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 425   ℃ TGA   ASTM Δ 3850
Θερμική αγωγιμότητα 0,71   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48hours βύθιση 0,060»
θερμοκρασία 50℃ δειγμάτων
ASTM Δ 570
Πυκνότητα 1.79   gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 1.05
(6,0)
  N/mm
(pli)
μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz.
Φύλλο αλουμινίου EDC
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι
