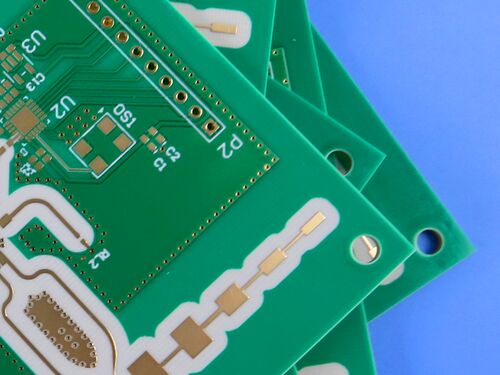

Υβριδικό PCB για RO4350B και υλικό υψηλής θερμοκρασίας TG FR4 4 στρώσεις τυφλών οδών

Αυτή η υβριδική πλακέτα PCB χρησιμοποιεί φύλλα υψηλής συχνότητας Rogers RO4350B σε συνδυασμό με FR-4 υψηλής Tg 170°C ως υλικό της, εξασφαλίζοντας εξαιρετική απόδοση και δομική σταθερότητα. Είναι εξοπλισμένη με επιφανειακή επεξεργασία ENIG, πράσινη μάσκα συγκόλλησης και λευκή μεταξοτυπία, συμπληρωμένη από ακριβή έλεγχο διαστάσεων και αυστηρά πρότυπα ποιότητας για την κάλυψη των απαιτήσεων εφαρμογών ηλεκτρονικών υψηλής αξιοπιστίας.

Λεπτομέρειες PCBΚατασκευαστική ΠαράμετροςΠροδιαγραφή

Αυτή είναι μια άκαμπτη πλακέτα PCB 4 στρώσεων, με τη δομή στοίβαξης (από πάνω προς τα κάτω) ως εξής:Τύπος ΣτρώσηςΠροδιαγραφή (Από πάνω προς τα κάτω)

Στρώση Χαλκού

Αυτή η πλακέτα PCB κατασκευάζεται και επιθεωρείται σε αυστηρή συμμόρφωση με το πρότυπο IPC-Class-2, ένα ευρέως υιοθετημένο βιομηχανικό πρότυπο για τυπωμένες πλακέτες κυκλωμάτων. Το IPC-Class-2 καθορίζει απαιτήσεις για γενικά ηλεκτρονικά προϊόντα, διασφαλίζοντας αξιόπιστη απόδοση σε τυπικές εφαρμογές.

Διαθεσιμότητα

Αυτή η πλακέτα PCB προσφέρεται παγκοσμίως, με σταθερή δυνατότητα προμήθειας για την κάλυψη ποικίλων απαιτήσεων παραγγελιών – από πρωτότυπα μικρής παρτίδας έως μαζική παραγωγή μεγάλης κλίμακας – υποστηριζόμενη από αποτελεσματικές λύσεις logistics για την εξασφάλιση έγκαιρης παγκόσμιας παράδοσης.

Εισαγωγή στο Υλικό RO4350B

Τα υλικά Rogers RO4350B είναι ιδιόκτητα υδρογονάνθρακες/κεραμικά ενισχυμένα με υαλοΐνες, τα οποία διαθέτουν ηλεκτρική απόδοση κοντά στο PTFE/υαλοΐνες και την κατασκευαστική ευκολία του εποξειδικού/γυαλιού.

Τα φύλλα RO4350B προσφέρουν αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και διατηρούν χαμηλές απώλειες, χρησιμοποιώντας την ίδια μέθοδο επεξεργασίας με το τυπικό εποξειδικό/γυαλί. Διαθέσιμα σε ένα κλάσμα του κόστους των συμβατικών φύλλων μικροκυμάτων, τα φύλλα RO4350B δεν απαιτούν ειδικές επεξεργασίες οπών ή διαδικασίες χειρισμού, σε αντίθεση με τα υλικά που βασίζονται σε PTFE. Αυτά τα υλικά έχουν βαθμολογία UL 94 V-0, καθιστώντας τα κατάλληλα για ενεργές συσκευές και σχεδιασμούς RF υψηλής ισχύος.

Ο θερμικός συντελεστής διαστολής (CTE) του υλικού RO4350B προσφέρει πολλά βασικά οφέλη στους σχεδιαστές κυκλωμάτων. Ο συντελεστής διαστολής του είναι παρόμοιος με αυτόν του χαλκού, εξασφαλίζοντας εξαιρετική σταθερότητα διαστάσεων – μια κρίσιμη ιδιότητα για κατασκευές πολυστρωματικών πλακετών με μικτά διηλεκτρικά. Ο χαμηλός CTE στον άξονα Ζ των φύλλων RO4350B εξασφαλίζει αξιόπιστη ποιότητα επιμεταλλωμένων οπών, ακόμη και σε εφαρμογές με έντονο θερμικό σοκ. Επιπλέον, το υλικό RO4350B έχει Tg >280°C (536°F), οπότε τα χαρακτηριστικά διαστολής του παραμένουν σταθερά σε ολόκληρο το εύρος των θερμοκρασιών επεξεργασίας του κυκλώματος.

Χαρακτηριστικά Υλικού RO4350B

Ιδιότητα Υλικού

Προδιαγραφή

Διηλεκτρική Σταθερά (Dk)

Εφαρμογές Κυμάτων Χιλιοστών

• Συστήματα Ραντάρ
• Συστήματα Καθοδήγησης
• Κεραίες Ψηφιακής Ραδιοφωνίας Σημείο προς Σημείο
• Σύνοψη
• Με χαμηλή απώλεια σήματος, εξαιρετική σταθερότητα διαστάσεων και αξιόπιστη δομική απόδοση, αυτή η πλακέτα PCB 4 στρώσεων είναι μια ιδανική λύση για μηχανικούς, κατασκευαστές ηλεκτρονικών προϊόντων και ολοκληρωτές συστημάτων RF που επιδιώκουν υψηλή αξιοπιστία και σταθερή μετάδοση σήματος, καλύπτοντας αποτελεσματικά τις απαιτήσεις υψηλής απόδοσης εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων των αερομεταφερόμενων επικοινωνιών, των συστημάτων κυμάτων χιλιοστών, των συστημάτων ραντάρ και καθοδήγησης.
