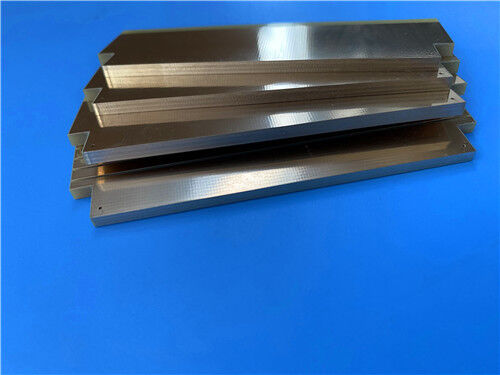

6 στρώσεις PCB σε πλαστικό υλικό I-Tera MT40 και χαλκό RO4450F 2OZ

Αυτή η πλακέτα τυπωμένου κυκλώματος (PCB) χρησιμοποιεί υλικά ελάσματος I-Tera MT40 και προεμποτισμένο υλικό (PP) RO4450F, εξασφαλίζοντας ανώτερη ακεραιότητα σήματος για εφαρμογές ψηφιακών υψηλής ταχύτητας και RF/μικροκυμάτων. Διαθέτει επίστρωση 2u" Immersion Gold (ENIG), διπλής όψης πράσινη μάσκα συγκόλλησης με λευκή μεταξοτυπία και είναι σχεδιασμένη για να πληροί τις αυστηρές απαιτήσεις απόδοσης συστημάτων υψηλής αξιοπιστίας μέσω ακριβούς ελέγχου διαστάσεων, αυστηρής διαχείρισης σύνθετης αντίστασης και αυστηρών πρωτοκόλλων ποιότητας.

Λεπτομέρειες PCB

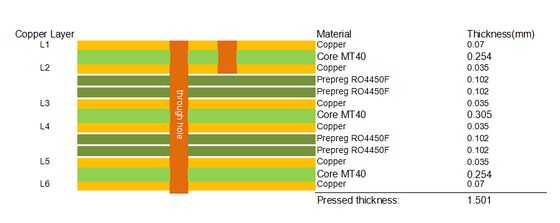

Στοίβαξη PCB

Τύπος Γραφικών

Για να διασφαλιστεί η ακριβής και αποτελεσματική κατασκευή PCB, τα γραφικά που παρέχονται για αυτό το PCB είναι σε μορφή Gerber RS-274-X, η οποία είναι η βιομηχανικά τυποποιημένη μορφή αρχείου για την κατασκευή PCB.

Πρότυπο Ποιότητας

Αυτό το PCB κατασκευάζεται και επιθεωρείται σε αυστηρή συμμόρφωση με το πρότυπο IPC-Class-2, ένα ευρέως υιοθετημένο βιομηχανικό πρότυπο για τυπωμένα κυκλώματα. Το IPC-Class-2 καθορίζει τις απαιτήσεις για γενικά ηλεκτρονικά προϊόντα, διασφαλίζοντας αξιόπιστη απόδοση σε τυπικές εφαρμογές.

Διαθεσιμότητα

Αυτό το PCB προσφέρεται παγκοσμίως, με σταθερή δυνατότητα προμήθειας για την κάλυψη ποικίλων απαιτήσεων παραγγελιών — από πρωτότυπα μικρής παρτίδας έως μαζική παραγωγή μεγάλης κλίμακας — υποστηριζόμενο από αποτελεσματικές λύσεις logistics για να διασφαλιστεί η έγκαιρη παγκόσμια παράδοση.

Εισαγωγή στο Υλικό I-Tera MT40

Τα υλικά ελάσματος I-Tera MT40 διατίθενται τόσο σε μορφή ελάσματος όσο και προεμποτισμένου υλικού, σε τυπικά πάχη και τυπικά μεγέθη πάνελ, παρέχοντας μια ολοκληρωμένη λύση υλικού για ψηφιακά πολυστρωματικά κυκλώματα υψηλής ταχύτητας, υβριδικά, RF/μικροκυμάτων, πολυστρωματικά και διπλής όψης. Σε αντίθεση με τα υλικά ελασμάτων με βάση το PTFE, το I-Tera MT40 δεν απαιτεί ειδικές επεξεργασίες οπών, απλοποιώντας τις διαδικασίες κατασκευής και μειώνοντας το κόστος παραγωγής. Έχει βαθμολογία UL 94 V-0, εξασφαλίζοντας υψηλή επιβραδυντικότητα φλόγας και καταλληλότητα για ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.Το MT40 είναι ένα υλικό διηλεκτρικού υψηλής απόδοσης ειδικά σχεδιασμένο για τα σημερινά ψηφιακά κυκλώματα υψηλής ταχύτητας και RF/μικροκυμάτων. Διαθέτει σταθερή διηλεκτρική σταθερά (Dk) σε ένα ευρύ φάσμα θερμοκρασιών (-55°C έως +125°C) και έως συχνότητες W-band, σε συνδυασμό με χαμηλό συντελεστή διάχυσης (Df) 0.0031, καθιστώντας το μια οικονομικά αποδοτική εναλλακτική λύση σε σχέση με το PTFE και άλλα εμπορικά υλικά ελασμάτων μικροκυμάτων και ψηφιακών υψηλής ταχύτητας.

Τα υλικά ελάσματος I-Tera MT40 διατίθενται τόσο σε μορφή ελάσματος όσο και προεμποτισμένου υλικού, σε τυπικά πάχη και τυπικά μεγέθη πάνελ, παρέχοντας μια ολοκληρωμένη λύση υλικού για ψηφιακά πολυστρωματικά κυκλώματα υψηλής ταχύτητας, υβριδικά, RF/μικροκυμάτων, πολυστρωματικά και διπλής όψης. Σε αντίθεση με τα υλικά ελασμάτων με βάση το PTFE, το I-Tera MT40 δεν απαιτεί ειδικές επεξεργασίες οπών, απλοποιώντας τις διαδικασίες κατασκευής και μειώνοντας το κόστος παραγωγής. Έχει βαθμολογία UL 94 V-0, εξασφαλίζοντας υψηλή επιβραδυντικότητα φλόγας και καταλληλότητα για ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.Η θερμική απόδοση του I-Tera MT40 είναι εξαιρετική, με θερμοκρασία μετάβασης υάλου (Tg) 215°C (DSC), 230°C (DMA) και 210°C (TMA), και θερμοκρασία αποσύνθεσης (Td) 360°C σε απώλεια βάρους 5%. Αυτό διασφαλίζει ότι το υλικό διατηρεί τη δομική σταθερότητα και την ακεραιότητα της απόδοσης μέσω επεξεργασίας σε υψηλές θερμοκρασίες και κύκλων λειτουργίας, καθιστώντας το ιδανικό για εφαρμογές υψηλής αξιοπιστίας.

Χαρακτηριστικά Υλικού I-Tera MT40

Ιδιότητα Υλικού

-Ψηφιακά σχέδια τυπωμένων κυκλωμάτων υψηλής ταχύτητας

-Συστήματα επικοινωνιών RF/μικροκυμάτων

-Σχέδια πολυστρωματικών και διπλής όψης PCB

-Υβριδικά τυπωμένα κυκλώματα

-Ηλεκτρονικός εξοπλισμός υψηλής αξιοπιστίας που απαιτεί σταθερή ηλεκτρική και θερμική απόδοση

-Εφαρμογές υψηλής συχνότητας με ευαισθησία στο κόστος (εναλλακτική λύση στα υλικά PTFE)

Τι είναι ο Έλεγχος Σύνθετης Αντίστασης Μονής Άκρης;

Ο έλεγχος σύνθετης αντίστασης μονής άκρης (αναφέρεται επίσης ως έλεγχος σύνθετης αντίστασης μονής πλευράς) είναι μια κρίσιμη διαδικασία σχεδιασμού και κατασκευής PCB που διασφαλίζει ότι η χαρακτηριστική σύνθετη αντίσταση ενός μεμονωμένου αγώγιμου ίχνους στο PCB παραμένει σταθερή και ταιριάζει με την καθορισμένη τιμή (στην περίπτωσή μας, 50 ohm για το ίχνος 5mil της επάνω στρώσης). Η σύνθετη αντίσταση είναι η συνολική αντίσταση στη ροή εναλλασσόμενου ρεύματος (AC) σε ένα κύκλωμα, συνδυάζοντας αντίσταση, χωρητικότητα και αυτεπαγωγή.

Για εφαρμογές ψηφιακών υψηλής ταχύτητας και RF/μικροκυμάτων, η διατήρηση ακριβούς σύνθετης αντίστασης μονής άκρης είναι απαραίτητη για διάφορους λόγους: ελαχιστοποιεί την ανάκλαση σήματος, μειώνει την παραμόρφωση σήματος και τη διασταυρούμενη παρεμβολή, διασφαλίζει αποτελεσματική μετάδοση σήματος και αποτρέπει προβλήματα ακεραιότητας σήματος που μπορούν να υποβαθμίσουν την απόδοση των ηλεκτρονικών συστημάτων. Το ίχνος 5mil στην επάνω στρώση αυτού του PCB ελέγχεται στα 50 ohm, η οποία είναι μια τυπική τιμή σύνθετης αντίστασης για πολλές εφαρμογές RF και ψηφιακών υψηλής ταχύτητας, διασφαλίζοντας τη συμβατότητα με άλλα εξαρτήματα και συστήματα.

Ο έλεγχος σύνθετης αντίστασης μονής άκρης επιτυγχάνεται μέσω προσεκτικού σχεδιασμού του πλάτους του ίχνους, του πάχους του ίχνους, του πάχους του διηλεκτρικού υλικού και της απόστασης μεταξύ του ίχνους και του επιπέδου αναφοράς. Απαιτείται επίσης αυστηρός έλεγχος κατασκευής για να διασφαλιστεί η συνέπεια στις ιδιότητες του υλικού και τις διαστάσεις των ιχνών, καθώς οποιαδήποτε απόκλιση μπορεί να αλλάξει την τιμή της σύνθετης αντίστασης.

Γιατί απαιτείται η Επιμετάλλωση Ακμής (Μεταλλική Περιτύλιξη Ακμής);

Η επιμετάλλωση ακμής, γνωστή και ως μεταλλική περιτύλιξη ακμής, είναι μια διαδικασία κατασκευής PCB που περιλαμβάνει την επιμετάλλωση των εκτεθειμένων ακμών του PCB με αγώγιμο μέταλλο (συνήθως χαλκό, ακολουθούμενο από ENIG για να ταιριάζει με την επιφανειακή επίστρωση). Αυτή η διαδικασία ενσωματώνεται στο σχεδιασμό αυτού του PCB για διάφορους βασικούς λόγους, οι οποίοι ενισχύουν την απόδοση, την αξιοπιστία και την κατασκευασιμότητα της πλακέτας:

Βελτιωμένη Γείωση και Θωράκιση: Η επιμετάλλωση ακμής παρέχει μια συνεχή αγώγιμη διαδρομή γύρω από την περίμετρο του PCB, ενισχύοντας την ακεραιότητα της γείωσης και μειώνοντας την ηλεκτρομαγνητική παρεμβολή (EMI). Λειτουργεί ως κλωβός Faraday, θωρακίζοντας τα εσωτερικά κυκλώματα από εξωτερικές EMI και αποτρέποντας την ακτινοβολία εσωτερικών σημάτων προς τα έξω, κάτι που είναι κρίσιμο για εφαρμογές RF και ψηφιακών υψηλής ταχύτητας.

Ενισχυμένη Μηχανική Αντοχή: Η μεταλλική επιμετάλλωση στις ακμές του PCB αυξάνει τη μηχανική αντοχή της πλακέτας, καθιστώντας την πιο ανθεκτική σε θρυμματισμό ακμών, ρωγμές και ζημιές κατά τη διάρκεια του χειρισμού, της συναρμολόγησης και της χρήσης. Αυτό είναι ιδιαίτερα σημαντικό για τα PCB που χρησιμοποιούνται σε σκληρά περιβάλλοντα ή σε εφαρμογές με υψηλή μηχανική καταπόνηση.

Βελτιωμένη Θερμική Διάχυση: Η επιμετάλλωση ακμής λειτουργεί ως πρόσθετη θερμική διαδρομή, βοηθώντας στη διάχυση της θερμότητας που παράγεται από τα εξαρτήματα στο PCB. Αυτό βελτιώνει τη θερμική διαχείριση της πλακέτας, αποτρέποντας τη συσσώρευση θερμότητας και διασφαλίζοντας τη σταθερότητα και τη μακροζωία των ηλεκτρονικών εξαρτημάτων.

Διευκολύνει την Ηλεκτρική Συνέχεια: Η επιμετάλλωση ακμής μπορεί να παρέχει ηλεκτρική συνέχεια μεταξύ πολλαπλών στρώσεων του PCB, απλοποιώντας το σχεδιασμό γείωσης και διασφαλίζοντας σταθερή ηλεκτρική απόδοση σε ολόκληρη την πλακέτα. Βοηθά επίσης στη μείωση της αντίστασης στις ακμές της πλακέτας, βελτιώνοντας την ακεραιότητα του σήματος.

Βελτιωμένη Συγκολλησιμότητα και Συναρμολόγηση: Η επιμετάλλωση ακμής παρέχει μια καθαρή, αγώγιμη επιφάνεια που μπορεί να διευκολύνει τη συγκόλληση εξαρτημάτων ή συνδετήρων που είναι τοποθετημένοι κοντά στις ακμές της πλακέτας, βελτιώνοντας την αξιοπιστία της διαδικασίας συναρμολόγησης.
