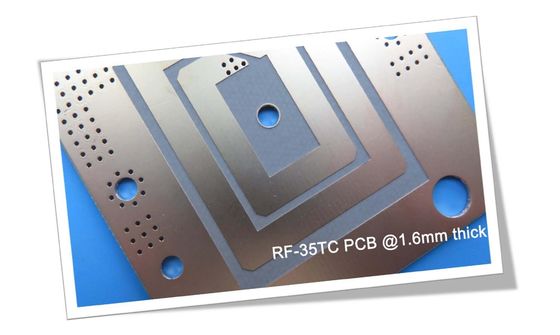

PCB υψηλής συχνότητας που στηρίζεται σε Taconic RF-35TC DK3.5 με το 60milπαχύ και χρυσό βύθισης για τον ενισχυτή δύναμης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Σήμερα, εισάγουμε έναν τύπο του PCB υψηλής συχνότητας που στηρίζεται σε RF-35TC.
RF-35TC είναι ένα PTFE που βασίζονται, κεραμικό γεμισμένο υλικό υψηλής συχνότητας φίμπεργκλας από τη Taconic επιχείρηση.
Οι προδιαγραφές του PCB είναι οι ακόλουθες
Το διπλάσιο που πλαισιώνεται, υπόστρωμα είναι RF-35TC, DK σε 3,5 105mm πολύ κατά 87mm ευρέα τελειωμένο πάχος PCB κατά 1.6mm, τελειωμένο βάρος χαλκού σε 2oz Καμία μάσκα ύλης συγκολλήσεως και η επιφάνεια τελειώνει είναι χρυσός βύθισης
Αυτό είναι ο σωρός επάνω στο σχέδιο.
Το τοπ στρώμα και το κατώτατο στρώμα είναι τελειωμένος 2oz χαλκός, διηλεκτρικό υλικό RF-35TC είναι στη μέση κατά 1.524mm παχύ, DK σε 3,5
Το βασικό χρώμα του PCB RF-35TC είναι καφετί και γκρίζο. Οι κύριες αιτήσεις της είναι ενισχυτές, συζευκτήρες και φίλτρα δύναμης. Επιπλέον, επίσης ευρέως χρησιμοποιείται στις κεραίες, δορυφορικός εξοπλισμός και ούτω καθεξής.
| Ικανότητα PCB | |
| Υλικό PCB: | PTFE βάσισε το κεραμικό γεμισμένο υπόστρωμα φίμπεργκλας |
| Προσδιοριστής: | RF-35TC |
| Διηλεκτρική σταθερά @ 10GHz: | 3.50 |
| Αρίθμηση στρώματος: | 2 στρώμα, πολυστρωματικός, υβριδικός τύπος |
| Βάρος χαλκού: | 0.5oz, 1oz, 2oz |
| Πάχος PCB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
| (υπόστρωμα 10mil, 20mil, 30mil, 60mil) | |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, κόκκινο, μαύρο, άσπρο, μπλε κ.λπ. |
| Μέγεθος PCB: | ≤400mm Χ 500mm |
| Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης. |
Μπορούμε να παρέχουμε σε σας το διπλό πλαισιωμένο πίνακα, τον πολυστρωματικό πίνακα και τον υβριδικό πίνακα. Το πάχος κυμαίνεται από 0.3mm ως 1.6mm, μέγιστο μέγεθος σε 400 χιλ. κατά 500mm υπάρχει επιφάνεια τελειώνει του γυμνού χαλκού, του επιπέδου ζεστού αέρα, της βύθισης χρυσό κ.λπ.
RF-35TC προσφέρει την ανώτερη απόδοση διασκεδασμού θερμότητας, έτσι είναι ένας τύπος θερμικά αγώγιμου χαμηλού φύλλου πλαστικού απώλειας. Είναι καταλληλότερο για τις εφαρμογές υψηλής δύναμης. Η θερμότητα διαλύει και μακρυά από τη γραμμή μετάδοσης στο PCB και την επιφάνεια τοποθετεί τα συστατικά όπως ο πυκνωτής κ.λπ.
Εάν έχοντας οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωση.
Παράρτημα: Φύλλο στοιχείων RF-35TC
| RF-35TC ΧΑΡΑΚΤΗΡΙΣΤΙΚΈΣ ΤΙΜΈΣ | |||||
| Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
| DK @10 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | 3.5 | 3.5 | ||
| Tck (- 30 έως 120℃) | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | PPM | 24 | PPM | 24 |
| Df @10 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | 0,0011 | 0,0011 | ||
| Διηλεκτρική διακοπή | ΕΠΙ-650 2.5.6 (-αεροπλάνο, δύο καρφίτσες στο πετρέλαιο) | kV | 56.7 | kV | 56.7 |
| Διηλεκτρική δύναμη | ASTM Δ 149 (μέσω του αεροπλάνου) | V/mil | 570 | V/mm | 22.441 |
| Αντίσταση τόξων | ΕΠΙ-650 2.5.1 | Δευτερόλεπτα | 304 | Δευτερόλεπτα | 304 |
| Απορρόφηση υγρασίας | ΕΠΙ-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Κάμψης δύναμη (MD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 12.900 | N/mm2 | 88.94 |
| Κάμψης δύναμη (CD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 11.700 | N/mm2 | 80.67 |
| Εκτατή δύναμη (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 9.020 | N/mm2 | 62.19 |
| Εκτατή δύναμη (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 7.740 | N/mm2 | 53.37 |
| Επιμήκυνση στο σπάσιμο (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| Επιμήκυνση στο σπάσιμο (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| Συντελεστής νεολαιών (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 667.000 | N/mm2 | 4.599 |
| Συντελεστής νεολαιών (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 637.000 | N/mm2 | 4.392 |
| Αναλογία Poisson (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Αναλογία Poisson (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Συμπιεστικός συντελεστής | ASTM Δ 695 (23℃) | PSI | 560.000 | N/mm2 | 3.861 |
| Κάμψης δύναμη (MD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 1.46 X 106 | N/mm2 | 10.309 |
| Κάμψης δύναμη (CD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 1.50 X 106 | N/mm2 | 10.076 |
| Φλούδα Stength (½ oz.CVH) | ΕΠΙ-650 2.4.8 (θερμική πίεση.) | Ibs. /inch | 7 | g/cm3 | 1.25 |
| Θερμική αγωγιμότητα (Unclad, 125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,6 | W (MK) | 0,6 |
| Θερμική αγωγιμότητα (C1/C1,125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,92 | W (MK) | 0,92 |
| Θερμική αγωγιμότητα (CH/CH, 125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,87 | W (MK) | 0,87 |
| Διαστατική σταθερότητα (MD) | ΕΠΙ-650-2.4.39 Sec.5.4 (μετά από χαράξτε) | mils/in. | 0,23 | mm/M | 0,23 |
| Διαστατική σταθερότητα (CD) | ΕΠΙ-650-2.4.39 Sec.5.4 (μετά από χαράξτε) | mils/in. | 0,64 | mm/M | 0,64 |
| Διαστατική σταθερότητα (MD) | ΕΠΙ-650-2.4.39 Sec.5.5 (θερμική πίεση.) | mils/in. | -0.04 | mm/M | -0.04 |
| Διαστατική σταθερότητα (CD) | ΕΠΙ-650-2.4.39 Sec.5.5 (θερμική πίεση.) | mils/in. | 0,46 | mm/M | 0,46 |
| Ειδική αντίσταση επιφάνειας | ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) | Mohms | 8.33 X 107 | Mohms | 8.33 X 107 |
| Ειδική αντίσταση επιφάνειας | ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) | Mohms | 6.42 X 107 | Mohms | 6.42 X 107 |
| Ειδική αντίσταση όγκου | ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) | Mohms/cm | 5.19 X 108 | Mohms/cm | 5.19 X 108 |
| Ειδική αντίσταση όγκου | ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) | Mohms/cm | 2.91 X 108 | Mohms/cm | 2.91 X 108 |
| CTE (άξονας Χ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (άξονας Υ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (άξονας Ζ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Πυκνότητα | ASTM Δ 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| Σκληρότητα | ASTM Δ 2240 (ακτή Δ) | 79.1 | 79.1 | ||
| Πίεση στο σπάσιμο (MD) | ASTM Δ 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Πίεση στο σπάσιμο (CD) | ASTM Δ 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Συγκεκριμένη θερμότητα | ASTM Ε 1269-05, Ε 967-08, E968-02 | j (γ ℃) | 0,94 | j (γ ℃) | 0,94 |
| TD (απώλεια βάρους 2%) | ΕΠΙ-650 το 2.4.24.6 /TGA | 788 | ℃ | 420 | |
| TD (απώλεια βάρους 5%) | ΕΠΙ-650 το 2.4.24.6 /TGA | 817 | ℃ | 436 | |
