Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Οργανικός-κεραμικά φύλλα πλαστικού tlf-35 | Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώμα, 4 στρώμα. |
|---|---|---|---|
| Πάχος PCB: | 0.8mm, 1.6mm | Μέγεθος PCB: | ≤400mm X 500mm |
| Βάρος χαλκού: | 0.5oz, 1oz, 2oz | Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης. |
| Επισημαίνω: | Γυμνός πίνακας PCB χαλκού πολυστρωματικός,πίνακας PCB 400x500mm πολυστρωματικός,IATF16949 πολυστρωματικός πίνακας PCB |
||

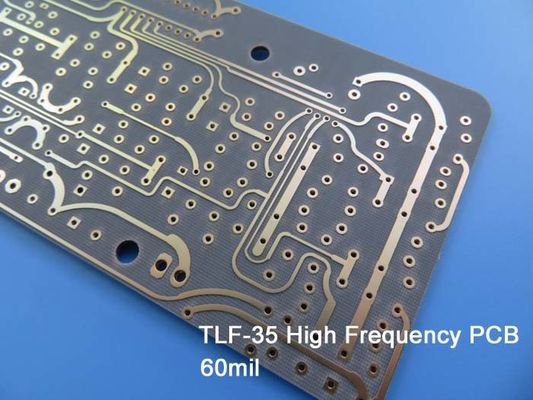

Taconic TLF-35 PCB υψηλής συχνότηταςμε 30mil, 60mil παχιά επίστρωση Immersion Gold, HASL, Immersion Silver και Tin
(Τα PCB είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Γεια σε όλους,
Σήμερα, μιλάμε για TLF-35 PCB υψηλής συχνότητας.
Το Taconic TLF-35 είναι ένα οργανικό-κεραμικό πολυστρωματικό υλικό που βασίζεται σε υφαντό γυαλί.Είναι αποτέλεσμα τόσο της τεχνολογίας κεραμικού γεμίσματος όσο και του υαλοβάμβακα με επίστρωση PTFE.
Τυπικές τιμές TLF-35
| Ιδιοκτησία | Μέθοδος ελέγχου | Μονάδες | αξία | Μονάδες | αξία |
| Διηλεκτρική σταθερά @ 1,9 GHz | IPC-TM650 2.5.5.5.1 Mod | 3,50 ±0,05 | 3,50 ±0,05 | ||
| Συντελεστής διάχυσης @ 1,9 GHz | IPC-TM650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Συντελεστής διάχυσης @ 10 GHz | IPC-TM650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Απορρόφηση νερού | IPC-TM 650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Αντοχή φλοιού (1 ουγκιά χαλκού) | IPC-TM 650 2.4.8 | λίβρες/γραμμική ίντσα | 10 | N/mm | 1.8 |
| Αντίσταση όγκου | IPC-TM 650 2.5.17.1 | Mohm·cm | 2,0 x 109 | Mohm·cm | 2,0 x 109 |
| Επιφανειακή αντίσταση | IPC-TM 650 2.5.17.1 | Μοχμ | 3,0 x 108 | Μοχμ | 3,0 x 108 |
| Αντοχή κάμψης κατά μήκος | IPC-TM 650 650 2.4.4 | psi | 13000 | N/mm2 | 90 |
| Δύναμη κάμψης σταυρωτά | IPC-TM 650 650 2.4.4 | psi | 13000 | N/mm2 | 90 |
| Θερμική αγωγιμότητα | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xy CTE (50 ~ 150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE (50 ~ 150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Ευφλεκτότητα | UL-94 | V-0 | V-0 |
Επωφελούμαστε από τα ακόλουθα πλεονεκτήματά του:
1. Βελτιωμένη παραμόρφωση ενδοδιαμόρφωσης φάσης (PIMD) με DK3.5
Το TLF-35 έχει σχεδιαστεί για να επιτυγχάνει βελτιωμένες επιδόσεις PIMD σε PCB αποτελεσματικού μεγέθους για εφαρμογή κεραίας.Η διηλεκτρική σταθερά του TLF-35 είναι 3,5 που είναι παρόμοια με τα απαιτούμενα επίπεδα PIMD.
2. Βελτιωμένη ποιότητα PTH
Δείχνει καλύτερη ποιότητα PTH που έχει ως αποτέλεσμα πιο σταθερό τοίχωμα οπών και αντίσταση μόνωσης ακόμη και για τις μικρότερες τρυπημένες οπές.
3. Σταθερό σε υψηλή συχνότητα
Το TLF-35 έχει σχεδιαστεί για να προσφέρει ανώτερη απόδοση υψηλής συχνότητας.
4. Χαμηλή απορρόφηση υγρασίας
Ο εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας και ο χαμηλός συντελεστής διάχυσης ελαχιστοποιούν τη μετατόπιση φάσης με τη συχνότητα.
5. Κόστος.
Το χαμηλό κόστος πραγματοποιεί εμπορική εφαρμογή μικροκυμάτων και ραδιοσυχνοτήτων μεγάλου όγκου.
Οι τυπικές εφαρμογές φαίνονται ως εξής.
1. Κεραία
2. Ενισχυτές ισχύος (TD-SCDMA, WCDMAS, LTE, WLAN κ.λπ.)
3. LNA, Repeater PA
4. Εξαρτήματα παθητικής ραδιοσυχνότητας (φίλτρα, ζεύκτες κ.λπ.)
ΜαςΔυνατότητα PCB(TLF-35)
| Δυνατότητα PCB | |
| Υλικό PCB: | Οργανικά-κεραμικά Laminates |
| Ονομασία: | TLF-35 |
| Διηλεκτρική σταθερά | 3,50 ±0,05 |
| Αριθμός επιπέδων: | 1 στρώμα, 2 στρώμα, 4 στρώμα. |
| Βάρος χαλκού: | 0,5oz, 1oz, 2oz |
| Πάχος PCB: | 0,8mm, 1,6mm |
| Μέγεθος PCB: | ≤400mm X 500mm |
| Φινίρισμα επιφάνειας: | Γυμνός χαλκός, HASL, ENIG, κασσίτερος εμβάπτισης κ.λπ. |
Μπορούμε να παρέχουμε PCB υψηλής συχνότητας TLF-35 με χαλκό 1 oz και 2 ουγκιά, πάχος 0,8 mm και 1,6 mm, μέγιστο μέγεθος πάνελ 400 X 500 mm, με φινίρισμα επιφάνειας γυμνό χαλκό, HASL, ENIG, κασσίτερο εμβάπτισης κ.λπ.
Η Bicheng ειδικεύεται στο να σας παρέχει πρωτότυπα, μικρές παρτίδες και υπηρεσίες μαζικής παραγωγής.
Εάν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.
Σας ευχαριστώ για την ανάγνωση.
