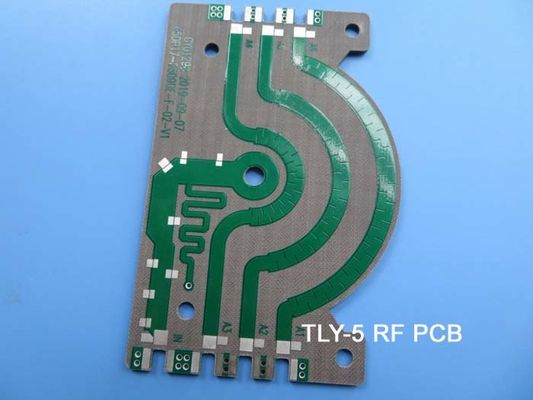

Taconic PCB υψηλής συχνότητας TLY με tly-5, tly-5-λ, tly-3, επίστρωμα tly-3FF με HASL, χρυσός βύθισης, OSP και κασσίτερος
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Σήμερα, μιλάμε για το PCB υψηλής συχνότητας που στηρίζεται στο υλικό TLY.
Τα φύλλα πλαστικού TLY κατασκευάζονται με το πολύ ελαφρύ υφαμένο φίμπεργκλας, τα οποία είναι από τη Taconic επιχείρηση. Είναι πιό με βάση τις διαστάσεης σταθεροί από τα τεμαχισμένα ενισχυμένα ίνα σύνθετα PTFE. Δεδομένου ότι είναι πιό μηχανικά σταθεροί, είναι κατάλληλο για την κατασκευή μεγάλης ποσότητας.
Ο χαμηλός παράγοντας διασκεδασμού επιτρέπει την επιτυχή επέκταση για τις αυτοκίνητες εφαρμογές ραντάρ που σχεδιάζονται σε 77 Ghz καθώς επίσης και άλλες κεραίες στις συχνότητες κυμάτων χιλιοστόμετρου.
Ωφελούμαστε από τα ακόλουθα πλεονεκτήματά της:
1. Με βάση τις διαστάσεης σταύλος:
Η επεξεργασία μεγάλης ποσότητας είναι δυνατό.
2. Το χαμηλότερο DF
Στη χαμηλή σειρά διηλεκτρικής σταθεράς, ο παράγοντας διασκεδασμού είναι περίπου 0,0009 σε 10 Ghz.
3. Απορρόφηση χαμηλής υγρασίας
Μπορεί να λειτουργήσει στο αυστηρό περιβάλλον.
4. Υψηλή δύναμη φλούδας χαλκού
Είναι υψηλά μέχρι 2,32, με βάση τις διαστάσεης σταθερός.
5. Ομοιόμορφο και συνεπές DK
Για τα περισσότερα πάχη, η διηλεκτρική σταθερά μπορεί να διευκρινιστεί οπουδήποτε μέσα σε αυτήν την σειρά με μια ανοχή +/0,02
Οι χαρακτηριστικές εφαρμογές περιλαμβάνουν:
Κυψελοειδείς επικοινωνίες
Ενισχυτές δύναμης, φίλτρα, συζευκτήρες
Αεροδιάστημα, αεροναυτική ηλεκτρονική
Συγχρονισμένος - κεραίες σειράς
Υπάρχουν 6 μέλη στην οικογένεια TLY. Έχουμε το απόθεμα για tly-5. Άλλοι αγοράζονται σύμφωνα με την απαίτηση των πελατών.
| Ικανότητα PCB |
| Υλικό PCB: |
Ελαφρύ υφαμένο φίμπεργκλας |
| Οικογένεια TLY (διηλεκτρική σταθερά ±0.02) |
TLY-5A (DK=2.17) |
| TLY-5A-Λ (DK=2.17) |
| TLY-5 (DK=2.20) |
| TLY-5-Λ (DK=2.20) |
| TLY-3 (DK=2.33) |
| TLY-3FF (DK=2.33) |
| Αρίθμηση στρώματος: |
1 στρώμα, 2 στρώμα, 4 στρώμα. |
| Βάρος χαλκού: |
0.5oz, 1oz, 2oz |
| Πάχος PCB: |
0.2mm, 0.3mm, 0.6mm, |
| 0.8mm, 1.6mm |
| Μέγεθος PCB: |
≤400mm Χ 500mm |
| Η επιφάνεια τελειώνει: |
Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης. |
| |
|
Το Bicheng ειδικεύεται στην παροχή σε σας το πρωτότυπο, τις μικρές batch και την υπηρεσία μαζικής παραγωγής.
Εάν έχετε οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωσή σας.
Παράρτημα: Χαρακτηριστικές τιμές TLY
| ΧΑΡΑΚΤΗΡΙΣΤΙΚΈΣ ΤΙΜΈΣ TLY |
| Ιδιοκτησία |
Μέθοδος δοκιμής |
Μονάδα |
Αξία |
Μονάδα |
Αξία |
| DK σε 10 Ghz |
ΕΠΙ-650 2.5.5.5 |
|
2.2 |
|
2.2 |
| Df σε 10 Ghz |
ΕΠΙ-650 2.5.5.5 |
|
0,0009 |
|
0,0009 |
| Απορρόφηση υγρασίας |
ΕΠΙ-650 2.6.2.1 |
% |
0,02 |
% |
0,02 |
| Διηλεκτρική διακοπή |
ΕΠΙ-650 2.5.6 |
kV |
>45 |
kV |
>45 |
| Διηλεκτρική δύναμη |
ASTM Δ 149 |
V/mil |
2.693 |
V/mil |
106.023 |
| Ειδική αντίσταση όγκου |
ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) |
Mohms/cm |
1010 |
Mohms/cm |
1010 |
| Ειδική αντίσταση όγκου |
ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) |
Mohms/cm |
1010 |
Mohms/cm |
109 |
| Ειδική αντίσταση επιφάνειας |
ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) |
Mohms |
108 |
Mohms |
108 |
| Ειδική αντίσταση επιφάνειας |
ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) |
Mohms |
108 |
Mohms |
108 |
| Ευκίνητη δύναμη (MD) |
ΕΠΙ-650 2.4.4 |
PSI |
14.057 |
N/mm2 |
96.91 |
| Ευκίνητη δύναμη (CD) |
ΕΠΙ-650 2.4.4 |
PSI |
12.955 |
N/mm2 |
89.32 |
| Φλούδα Stength (χαλκός ½ oz.ed) |
ΕΠΙ-650 2.4.8 |
Ibs. /inch |
11 |
N/mm |
1.96 |
| Φλούδα Stength (1 χαλκός oz.CL1) |
ΕΠΙ-650 2.4.8 |
Ibs. /inch |
16 |
N/mm |
2.86 |
| Φλούδα Stength (1. oz χαλκού .CV1) |
ΕΠΙ-650 2.4.8 |
Ibs. /inch |
17 |
N/mm |
3.04 |
| Φλούδα Stength |
ΕΠΙ-650 2.4.8 (μετά από ανυψωμένα temp.) |
Ibs. /inch |
13 |
N/mm |
2.32 |
| Συντελεστής νεολαιών (MD) |
ASTM Δ 3039/IPC-650 2.4.19 |
PSI |
1.4 X 106 |
N/mm2 |
9.65 X 103 |
| Αναλογία Poisson (MD) |
ASTM Δ 3039/IPC-650 2.4.19 |
|
0,21 |
|
0,21 |
| Θερμική αγωγιμότητα |
ASTM Φ 433 |
W/M*K |
0,22 |
W/M*K |
0,22 |
| Διαστατική σταθερότητα (MD, 10mil) |
ΕΠΙ-650 2.4.39 (bake&thermal πίεση avg.after) |
mils/ίντσα |
-0,038 |
|
-0,038 |
| Διαστατική σταθερότητα (CD, 10mil) |
ΕΠΙ-650 2.4.39 (bake&thermal πίεση avg.after) |
mils/ίντσα |
-0,031 |
|
-0,031 |
| Πυκνότητα (συγκεκριμένη πυκνότητα) |
ASTM Δ 792 |
g/cm3 |
2.19 |
g/cm3 |
2.19 |
| CTE (άξονας Χ) (25-260℃) |
ASTM Δ 3386 (TMA) |
ppm/℃ |
26 |
ppm/℃ |
26 |
| CTE (άξονας Υ) (25-260℃) |
ASTM Δ 3386 (TMA) |
ppm/℃ |
15 |
ppm/℃ |
15 |
| CTE (άξονας Ζ) (25-260℃) |
ASTM Δ 3386 (TMA) |
ppm/℃ |
217 |
ppm/℃ |
217 |
| Outgassing της NASA (% TML) |
|
|
0,01 |
|
0,01 |
| Outgassing της NASA (% CVCM) |
|
|
0,01 |
|
0,01 |
| Outgassing της NASA (% WVR) |
|
|
0,00 |
|
0,00 |
| Ul-94 εκτίμηση ευφλέκτου |
Ul-94 |
|
Β-0 |
|
Β-0 |
