Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Βασικό υλικό: | Τακονικό RF-35TC | Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος |
---|---|---|---|
Μοντέλο: | 0.3mm, 0.6mm, 0.8mm, 1.6mm (10mil, 20mil, 30mil, 60mil υπόστρωμα) | Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, κόκκινο, μαύρο, άσπρο, μπλε κλπ. | Βάρος χαλκού: | 0.5oz, 1oz, 2oz |
Τελεία επιφάνειας: | Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης. | ||
Επισημαίνω: | 1oz πίνακας PCB RF,πίνακας PCB 0.3mm RF,πίνακας κυκλωμάτων υψηλής συχνότητας 0.3mm |

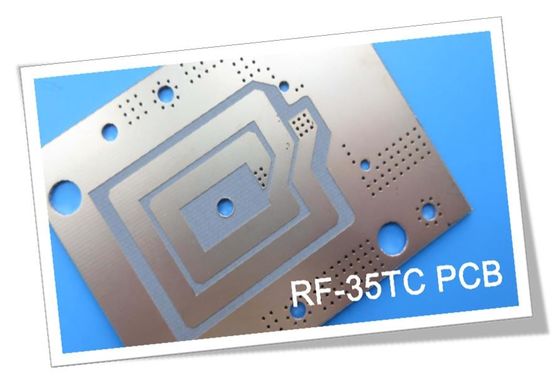

Taconic PCB υψηλής συχνότητας RF-35TC με τον παχιούς χρυσό βύθισης επιστρώματος 10mil, 20mil, 30mil και 60mil και το ασήμι βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Σήμερα, εισάγουμε το PCB υψηλής συχνότητας που στηρίζεται σε RF-35TC.
RF-35TC είναι ένα PTFE που βασίζονται, κεραμικό γεμισμένο υλικό υψηλής συχνότητας φίμπεργκλας από τη Taconic επιχείρηση.
Κατ' αρχάς, ρίξτε μια ματιά σε μερικά από τα πλεονεκτήματά του:
Εξαιρετική θερμική διαχείριση
Αυτό το υλικό προσφέρει την ανώτερη απόδοση διασκεδασμού θερμότητας, έτσι είναι ένας τύπος θερμικά αγώγιμου χαμηλού φύλλου πλαστικού απώλειας. Είναι καταλληλότερο για τις εφαρμογές υψηλής δύναμης. Η θερμότητα διαλύει και μακρυά από τη γραμμή μετάδοσης στο PCB και την επιφάνεια τοποθετεί τα συστατικά όπως ο πυκνωτής κ.λπ.
Ομοίως, η σταθερότητα DK είναι πέρα από μια ευρεία σειρά θερμοκρασίας τα κέρδη και οι αποδοτικότητες κεραιών ενισχύονται, δεσμοί RF-35TC πολύ καλά στο χαλκό μικρής ακτινοβολίας, που μειώνει την απώλεια εισαγωγής.
Πηγαίνοντας πίσω στον πίνακα, ρίξτε μια ματιά στις κύριες αιτήσεις του:
1. Ενισχυτές δύναμης: Εξαιρετικά - χαμηλό Df 0,0011 και η υψηλή θερμική αγωγιμότητα είναι ιδιαίτερα που ταιριάζουν για τις εφαρμογές ενισχυτών δύναμης.
2. Συζευκτήρες: Ο χαμηλός άξονας CTE Ζ και η θερμοκρασία σταθερό DK είναι κρίσιμοι και για τους στενούς και ευρείς συζευκτήρες επικαλύψεων ζωνών.
3. Φίλτρα: Οι χαμηλές τιμές Χ και Υ CTE είναι κρίσιμες για τη διατήρηση των κρίσιμων αποστάσεων μεταξύ των ιχνοστοιχείων σε ένα τυπωμένο φίλτρο
Επιπλέον, επίσης ευρέως χρησιμοποιείται στις κεραίες, δορυφορικός εξοπλισμός και ούτω καθεξής. Έπειτα, ρίξτε μια ματιά στις ικανότητες PCB μας.
Ικανότητα PCB | |
Υλικό PCB: | PTFE βάσισε το κεραμικό γεμισμένο υπόστρωμα φίμπεργκλας |
Προσδιοριστής: | RF-35TC |
Διηλεκτρική σταθερά @ 10GHz: | 3.50 |
Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος |
Βάρος χαλκού: | 0.5oz, 1oz, 2oz |
Πάχος PCB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
(υπόστρωμα 10mil, 20mil, 30mil, 60mil) | |
Μάσκα ύλης συγκολλήσεως: | Πράσινο, κόκκινο, μαύρο, άσπρο, μπλε κ.λπ. |
Μέγεθος PCB: | ≤400mm Χ 500mm |
Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, κασσίτερος κ.λπ. βύθισης. |
Αυτή τη στιγμή, η επιχείρησή μας μπορεί να παρέχει το ενιαίο πλαισιωμένο PCB, το διπλό πλαισιωμένο PCB, το πολυστρωματικό PCB και το υβριδικό PCB.
Το πάχος χαλκού είναι κυρίως 1oz και 2oz.
Σύμφωνα με τις διαφορετικές χρήσεις, υπάρχουν πολλά είδη πάχους για να επιλέξουν από, όπως 0.3mm, 0.6mm, 0.8mm και 1.6mm.
Το χρώμα της μάσκας ύλης συγκολλήσεως είναι διαθέσιμο στο πράσινο, κόκκινο, μαύρο, άσπρο και μπλε κ.λπ.
Το μέγιστο μέγεθος PCB μας είναι μέσα σε 400X 500mm.
Ποικίλα τέρματα επιφάνειας είναι διαθέσιμα, όπως ο γυμνός χαλκός, το επίπεδο ζεστού αέρα, ο χρυσός βύθισης και ο κασσίτερος βύθισης.
Το βασικό χρώμα του PCB RF-35TC είναι καφετί και γκρίζο.
Η επιχείρησή μας εστιάζει στα πρωτότυπα, τη μικρή batch και τη μαζική παραγωγή. Εάν έχοντας οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωση.
Παράρτημα: Φύλλο στοιχείων RF-35TC
RF-35TC ΧΑΡΑΚΤΗΡΙΣΤΙΚΈΣ ΤΙΜΈΣ | |||||
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
DK @10 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | 3.5 | 3.5 | ||
Tck (- 30 έως 120℃) | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | PPM | 24 | PPM | 24 |
Df @10 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | 0,0011 | 0,0011 | ||
Διηλεκτρική διακοπή | ΕΠΙ-650 2.5.6 (-αεροπλάνο, δύο καρφίτσες στο πετρέλαιο) | kV | 56.7 | kV | 56.7 |
Διηλεκτρική δύναμη | ASTM Δ 149 (μέσω του αεροπλάνου) | V/mil | 570 | V/mm | 22.441 |
Αντίσταση τόξων | ΕΠΙ-650 2.5.1 | Δευτερόλεπτα | 304 | Δευτερόλεπτα | 304 |
Απορρόφηση υγρασίας | ΕΠΙ-650 2.6.2.1 | % | 0,05 | % | 0,05 |
Κάμψης δύναμη (MD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 12.900 | N/mm2 | 88.94 |
Κάμψης δύναμη (CD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 11.700 | N/mm2 | 80.67 |
Εκτατή δύναμη (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 9.020 | N/mm2 | 62.19 |
Εκτατή δύναμη (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 7.740 | N/mm2 | 53.37 |
Επιμήκυνση στο σπάσιμο (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
Επιμήκυνση στο σπάσιμο (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
Συντελεστής νεολαιών (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 667.000 | N/mm2 | 4.599 |
Συντελεστής νεολαιών (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 637.000 | N/mm2 | 4.392 |
Αναλογία Poisson (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
Αναλογία Poisson (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
Συμπιεστικός συντελεστής | ASTM Δ 695 (23℃) | PSI | 560.000 | N/mm2 | 3.861 |
Κάμψης δύναμη (MD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 1.46 X 106 | N/mm2 | 10.309 |
Κάμψης δύναμη (CD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 1.50 X 106 | N/mm2 | 10.076 |
Φλούδα Stength (½ oz.CVH) | ΕΠΙ-650 2.4.8 (θερμική πίεση.) | Ibs. /inch | 7 | g/cm3 | 1.25 |
Θερμική αγωγιμότητα (Unclad, 125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,6 | W (MK) | 0,6 |
Θερμική αγωγιμότητα (C1/C1,125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,92 | W (MK) | 0,92 |
Θερμική αγωγιμότητα (CH/CH, 125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,87 | W (MK) | 0,87 |
Διαστατική σταθερότητα (MD) | ΕΠΙ-650-2.4.39 Sec.5.4 (μετά από χαράξτε) | mils/in. | 0,23 | mm/M | 0,23 |
Διαστατική σταθερότητα (CD) | ΕΠΙ-650-2.4.39 Sec.5.4 (μετά από χαράξτε) | mils/in. | 0,64 | mm/M | 0,64 |
Διαστατική σταθερότητα (MD) | ΕΠΙ-650-2.4.39 Sec.5.5 (θερμική πίεση.) | mils/in. | -0.04 | mm/M | -0.04 |
Διαστατική σταθερότητα (CD) | ΕΠΙ-650-2.4.39 Sec.5.5 (θερμική πίεση.) | mils/in. | 0,46 | mm/M | 0,46 |
Ειδική αντίσταση επιφάνειας | ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) | Mohms | 8.33 X 107 | Mohms | 8.33 X 107 |
Ειδική αντίσταση επιφάνειας | ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) | Mohms | 6.42 X 107 | Mohms | 6.42 X 107 |
Ειδική αντίσταση όγκου | ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) | Mohms/cm | 5.19 X 108 | Mohms/cm | 5.19 X 108 |
Ειδική αντίσταση όγκου | ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) | Mohms/cm | 2.91 X 108 | Mohms/cm | 2.91 X 108 |
CTE (άξονας Χ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
CTE (άξονας Υ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
CTE (άξονας Ζ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
Πυκνότητα | ASTM Δ 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
Σκληρότητα | ASTM Δ 2240 (ακτή Δ) | 79.1 | 79.1 | ||
Πίεση στο σπάσιμο (MD) | ASTM Δ 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
Πίεση στο σπάσιμο (CD) | ASTM Δ 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
Συγκεκριμένη θερμότητα | ASTM Ε 1269-05, Ε 967-08, E968-02 | j (γ ℃) | 0,94 | j (γ ℃) | 0,94 |
TD (απώλεια βάρους 2%) | ΕΠΙ-650 το 2.4.24.6 /TGA | 788 | ℃ | 420 | |
TD (απώλεια βάρους 5%) | ΕΠΙ-650 το 2.4.24.6 /TGA | 817 | ℃ | 436 |
