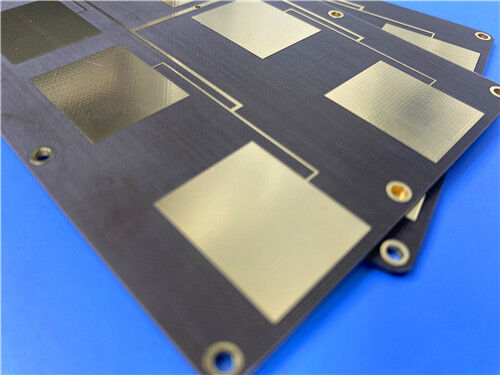

Δύο στρώματα Taconic TLX-8 PCB 1.3mm με ENIG RF Microwave Circuit Board

Κατασκευασμένο με υψηλής ποιότητας Taconic TLX-8 PTFE υαλοπίνακα, αυτό το προσαρμοσμένο 2 στρώσεων άκαμπτο PCB είναι ειδικά κατασκευασμένο για να παρέχει αξιόπιστη,λειτουργία υψηλών επιδόσεων σε απαιτητικά σενάρια ραδιοσυχνοτήτων και μικροκυμάτωνΜε συνολικό πάχος 1,3 mm και συμπαγές αποτύπωμα 45 mm × 66,04 mm με αυστηρή ανοχή διαστάσεων ± 0,15 mm,η πλάκα υιοθετεί καθαρή επεξεργασία επιφάνειας ENIG χωρίς να εφαρμόζεται μάσκα συγκόλλησης ή μεμβράνη μεταξιού από κάθε πλευράΜε εξαίρετες διατρυπτικές δομές και μηδενικές τυφλές οδούς, υποστηρίζει ακριβή διαδρομή 6/9 mil trace/space και ελάχιστο μέγεθος τρυπών 0,4 mm.Κάθε μονάδα υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την παράδοση., συμμορφώνεται με τα κριτήρια ποιότητας IPC-Class-2 και είναι διαθέσιμο για αξιόπιστη παγκόσμια προμήθεια.

Προδιαγραφές PCB

Προσαρμοσμένο για σχεδιασμό μικροκυμάτων χαμηλού στρώματος, το TLX-8 PCB εξισορροπεί την ακριβή κατασκευή και την ισχυρή προσαρμοστικότητα στο περιβάλλον.Κάθε δομική παράμετρος ακολουθεί τυποποιημένες βιομηχανικές προδιαγραφές για τη διατήρηση σταθερής ηλεκτρικής μετάδοσης και μηχανικής αντοχής σε σενάρια εργασίας υψηλής συχνότητας.

Πίνακες PCB-Πάνω Δομή

Κατασκευασμένο με μια πλήρως συμμετρική 2-στρωτή στοίβα, αυτό το PCB επικεντρώνεται σε ένα υποστρώμα πυρήνα Taconic TLX-8 πάχους 1,27 mm (50 mil).σχηματίζοντας μια ισορροπημένη δομική διάταξη που ελαχιστοποιεί την απόκλιση του σήματος και παρέχει σταθερές μηχανικές και ηλεκτρικές επιδόσεις για σχεδιασμούς μικροκυμάτων χαμηλού στρώματος.

Στατιστικές PCB

Η πλακέτα έχει βελτιστοποιηθεί για τη συμπαγή συναρμολόγηση κυκλωμάτων ραδιοσυχνοτήτων και την κατασκευή πρωτότυπων μικρών παρτίδων και διαθέτει μια εύλογη διάταξη εξαρτημάτων, πλακιδίων και διαδρόμων για να ταιριάζει στις διαφορετικές ανάγκες σχεδιασμού κυκλωμάτων μικροκυμάτων.

Επισκόπηση του υλικού TLX-8

Ως πολυεπίπεδο πλαστικό υαλοπλαστικό PTFE υψηλού όγκου, το Taconic TLX-8 έχει κερδίσει ευρεία αναγνώριση για την αξιόπιστη απόδοση σε όλο το φάσμα των εφαρμογών RF.Το ευέλικτο προσαρμόσιμο πάχος και οι επιλογές επένδυσης χαλκού το καθιστούν ιδανική επιλογή για απλοποιημένα σχέδια μικροκυμάτων χαμηλού στρώματοςΤο πιο σημαντικό είναι ότι αυτό το υλικό προσφέρει εξαιρετική μηχανική ενίσχυση.που επιτρέπουν στα τελικά κυκλώματα να αντέχουν σε ακραία και σκληρά περιβάλλοντα λειτουργίας, από υψηλής δόνησης συνθήκες εκτόξευσης στο διάστημα και υψηλής θερμοκρασίας έκθεσης του κινητήρα., στην διαστημική ακτινοβολία, σε σοβαρά θαλάσσια σενάρια για τις κεραίες των πλοίων και στις μεγάλες διακυμάνσεις θερμοκρασίας που αντιμετωπίζουν τα υποστρώματα του ψηλομέτρου πτήσης.

Ιδιοκτησία TLX-8σ

Τυπικές εφαρμογές

Χρησιμοποιώντας εξαιρετικά χαμηλή απώλεια σήματος, ακριβή διηλεκτρικό έλεγχο και εξαιρετική περιβαλλοντική ανοχή,αυτό το TLX-8 PCB χρησιμεύει ως αξιόπιστο βασικό συστατικό για πολλά υψηλής ποιότητας ραδιοσυχνότητες και μικροκυμάτων βιομηχανικά συστήματα:

• Συστήματα ραντάρ υψηλής ακρίβειας
• Εμπορικός εξοπλισμός κινητής επικοινωνίας
• Επαγγελματικές συσκευές δοκιμής και μέτρησης μικροκυμάτων
• Εξοπλισμός μετάδοσης σήματος μικροκυμάτων
• Συσκευές παθητικής ραδιοσυχνότητας, συμπεριλαμβανομένων των ζευγαρωτών, διαχωριστών, συνδυαστών και ενισχυτών
• Συστήματα κεραίας επικοινωνίας υψηλής σταθερότητας

Συμπεράσματα

Κατασκευασμένο με το Taconic TLX-8 υψηλής απόδοσης λαμινάτο και φινιρισμένο με την υψηλής ποιότητας επεξεργασία επιφάνειας ENIG, αυτό το 2-στρωτό PCB προσφέρει απαράμιλλη χαμηλή Dk,χαμηλή σταθερότητα Df και υψηλή σταθερότητα PIM για εφαρμογές μικροκυμάτων και RFΗ εξαιρετική σταθερότητα των διαστάσεων του, η ελάχιστη απορρόφηση υγρασίας και η ισχυρή αντοχή σε ακραία περιβάλλοντα επιτρέπουν σταθερές επιδόσεις στην αεροδιαστημική, θαλάσσια,σενάρια υψηλής θερμοκρασίας και υψηλών δονήσεωνΠλήρως δοκιμασμένο ηλεκτρικά και πιστοποιημένο σύμφωνα με τα πρότυπα IPC-Class-2, αυτό το PCB υποστηρίζει ευέλικτη προσαρμογή και παγκόσμια παράδοση.εξυπηρέτηση των αναγκών για την κατασκευή πρωτοτύπων και την παραγωγή παρτίδων για την επικοινωνία, έργα δοκιμών ραντάρ και μικροκυμάτων.
