Η υψηλή πυκνότητα διασυνδέει τον πίνακα κυκλωμάτων PCB (HDI) που στηρίζεται στο 14-στρώμα FR-4 Tg170℃ με το χρυσό βύθισης

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-480.V1.0

Βασικό υλικό:

Αρίθμηση στρώματος:

14 στρώσεις

Πάχος PCB:

2 mm ±0,16

Μέγεθος PCB:

220mm x 170mm=4ΤΕΜ

Μάσκα συγκόλλησης:

Πράσινος

Μεταξιού:

Λευκό

Βάρος χάλκιου:

Εσωτερική 0,5oz, εξωτερική 1oz

Φινίρισμα επιφάνειας:

χρυσός βύθισης

Επισημαίνω:

Πολυστρωματικός πίνακας PCB Fr4

πίνακας PCB 1oz FR4

1oz χρυσό PCB βύθισης

Περιγραφή προϊόντος

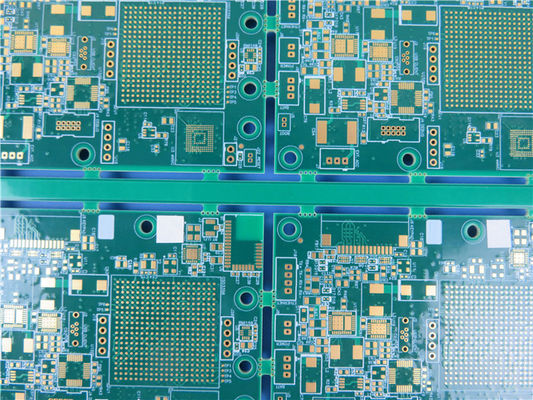

Διασύνδεση Υψηλής Πυκνότητας (HDI)Πίνακας Κυκλώματος PCB Κατασκευασμένος σε14-ΕπίπεδοFR-4 Tg170℃ Με Χρυσό Εμβάπτισης

1.1 Γενική περιγραφή

Αυτός είναι ένας τύπος 14-επίπεδου τυπωμένου κυκλώματος HDI κατασκευασμένος σε υπόστρωμα FR-4 Tg170 για την εφαρμογή εξοπλισμού κωδικοποιητή. Έχει πάχος 2,0 mm με λευκή μεταξοτυπία σε πράσινη μάσκα συγκόλλησης και χρυσό εμβάπτισης στα pads. Τα PCB περιέχουν 2+N+2 στρώματα διασύνδεσης υψηλής πυκνότητας, μικροδιατρήσεις σε διαφορετικά στρώματα είναι στοιβαγμένες. Το βασικό υλικό προέρχεται από την ITEQ που προμηθεύει σε 1 πλακέτα ανά πάνελ. Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας τα παρεχόμενα δεδομένα Gerber. Κάθε 20 πάνελ συσκευάζονται για αποστολή.

1.2Τα Πλεονεκτήματά μας

ISO9001, ISO14001, IATF16949, UL Certified;

Δυνατότητα από πρωτότυπο έως μαζική παραγωγή;

Εργαστήριο 16000㎡;

Δυνατότητα παραγωγής 30000㎡ ανά μήνα;

8000 τύποι PCB ανά μήνα;

IPC Class 2 / IPC Class 3;

Ποσοστό επιλέξιμων προϊόντων της πρώτης παραγωγής: >95%

1.3 Εφαρμογές PCB HDI

Παρατηρητής
Ενισχυτής ασύρματου δικτύου
Σημείο πρόσβασης WiFi
4G WiFi
Δρομολογητής GSM
Συστήματα ελέγχου πρόσβασης καρτών
Όργανα

Η υψηλή πυκνότητα διασυνδέει τον πίνακα κυκλωμάτων PCB (HDI) που στηρίζεται στο 14-στρώμα FR-4 Tg170℃ με το χρυσό βύθισης 0

1.4 Παράμετρος και φύλλο δεδομένων

Αριθμός επιπέδων	14-Επίπεδο
Τύπος πλακέτας	Πολυεπίπεδο PCB
Μέγεθος πλακέτας	220mm x 170mm=4PCS
Πάχος πλακέτας	2.0 mm +/-0.16
Υλικό πλακέτας	FR-4
Προμηθευτής υλικού πλακέτας	ITEQ
Τιμή Tg του υλικού πλακέτας	170℃

Πάχος PTH Cu	≥20 um
Πάχος εσωτερικού στρώματος Cu	18 um (0.5oz)
Πάχος επιφανειακού Cu	35 um (1oz)

Τύπος μάσκας συγκόλλησης και αριθμός μοντέλου	LPSM, PSR-2000GT600D
Προμηθευτής μάσκας συγκόλλησης	TAIYO
Χρώμα μάσκας συγκόλλησης	Πράσινο
Αριθμός μασκών συγκόλλησης	2
Πάχος μάσκας συγκόλλησης	14 um

Τύπος μελανιού μεταξοτυπίας	IJR-4000 MW300
Προμηθευτής μεταξοτυπίας	TAIYO
Χρώμα μεταξοτυπίας	Λευκό
Αριθμός μεταξοτυπίας	1

Ελάχιστη διαδρομή (mil)	5.8 mil
Ελάχιστο κενό (mil)	6.2 mil

Φινίρισμα επιφάνειας	Χρυσός εμβάπτισης
Απαιτείται RoHS	Ναι
Παραμόρφωση	0.25%
Δοκιμή θερμικού σοκ	Πέρασε, 288±5℃,10 δευτερόλεπτα, 3 κύκλοι. Χωρίς αποκόλληση, χωρίς φουσκάλες.
Δοκιμή συγκολλησιμότητας	Πέρασε, 255±5℃,5 δευτερόλεπτα, Υγρή περιοχή τουλάχιστον 95%
Λειτουργία	100% Πέρασε ηλεκτρική δοκιμή
Εργασία	Συμμόρφωση με IPC-A-600H & IPC-6012C Class 2
Πίνακας διάτρησης (mm)
T1	0.300
T2	0.450
T3	0.580
T4	0.590
T5	0.690
T6	0.650
T7	1.000
T8	1.150
T9	1.200
T10	1.300
T11	1.400
T12	1.500
T13	1.600
T14	1.700
T15	2.050
T16	2.550
T17	3.000
T18	3.200
T19	3.450

Η υψηλή πυκνότητα διασυνδέει τον πίνακα κυκλωμάτων PCB (HDI) που στηρίζεται στο 14-στρώμα FR-4 Tg170℃ με το χρυσό βύθισης 1

1.5Διαφορετικοί τύποι PCB HDI

Για να απλοποιήσουμε το PCB διασύνδεσης υψηλής πυκνότητας, ορίζουμε 3 τύπους PCB HDI ως εξής:

1+N+1, Τα PCB περιέχουν 1 φορά διάτρηση λέιζερ και πίεση στις πλακέτες HDI.

I+N+I (I≥2), Τα PCB περιέχουν 2 φορές διάτρηση λέιζερ και πίεση ή περισσότερες φορές διάτρηση λέιζερ και πίεση, συμπεριλαμβανομένων των μικροδιατρήσεων κλιμακωτών ή στοιβαγμένων σε διαφορετικά στρώματα.

HDI οποιουδήποτε επιπέδου, τυφλές διατρήσεις και θαμμένες διατρήσεις μπορούν να τοποθετηθούν ελεύθερα σε διαφορετικά στρώματα όπως θέλει ο σχεδιαστής.
