Διπλό Taconic PCB PCB 20mil στρώματος RF-35A2 με το χρυσό βύθισης

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB πυρήνων μετάλλων

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

Διπλό Taconic PCB PCB 20mil στρώματος RF-35A2 με το χρυσό βύθισης

MOQ:	1pcs
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-168.V1.0

Υλικό βάσεων:

PTFE Κεραμικό Fiberglass

αρίθμηση στρώματος:

Διπλή στρώση, Πολυστρωματική, Υβριδική PCB

Πάχος PCB:

10mil (0,254mm); 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)

Μέγεθος PCB:

≤400mm X 500mm

Μάσκα ύλης συγκολλήσεως:

Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.

Βάρος χαλκού:

0.5oz (17 µm), 1oz (35µm)

Η επιφάνεια τελειώνει:

Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος Immersoin, OSP κ.λπ….

Επισημαίνω:

Κεραμικός πίνακας PCB φίμπεργκλας PTFE

20mil πίνακας PCB φίμπεργκλας

Πίνακας PCB φίμπεργκλας ενισχυτών δύναμης

Περιγραφή προϊόντος

Taconic RF-35A2 PCB 20mil (0,508 mm) 30mil (0,762mm) 60mil (1,524mm) With Immersion Gold Immersion Silver and Blue Mask

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)

Το υπόστρωμα RF-35A2 της Taconic έχει σχεδιαστεί για να έχει εξαιρετικά χαμηλή περιεκτικότητα σε υαλοβάμβακα για να επιτυγχάνει τις «καλύτερες στην κατηγορία» ιδιότητες απώλειας εισαγωγής και την ομοιόμορφη διηλεκτρική σταθερά 3,5 +/-0,05 σε όλο το laminate.Είναι ένας τύπος υλικού ενισχυτή εξαιρετικά χαμηλής απώλειας ισχύος.

Η ομοιόμορφη διασπορά των κεραμικών σε όλο το πολυστρωματικό υλικό αποδίδει έναν εξαιρετικά χαμηλό συντελεστή θερμικής διαστολής Χ και Υ.Το χαμηλό συντελεστή και οι χαμηλές τιμές XY CTE καθιστούν το RF-35A2 ένα ελκυστικό υλικό για φορέα τσιπ στην τεχνολογία επιφανειακής τοποθέτησης.

Το RF-35A2 κατασκευάζεται με μια ιδιόκτητη διαδικασία πολλαπλών βημάτων με εξαιρετική διηλεκτρική απόδοση και εξαιρετική πρόσφυση φλοιού χαλκού. Ο χαμηλός συντελεστής διάχυσης 0,0015 στα 10 GHz επιτρέπει τη μέγιστη μεταφορά ισχύος με αποτέλεσμα τη χαμηλή παραγωγή θερμότητας.

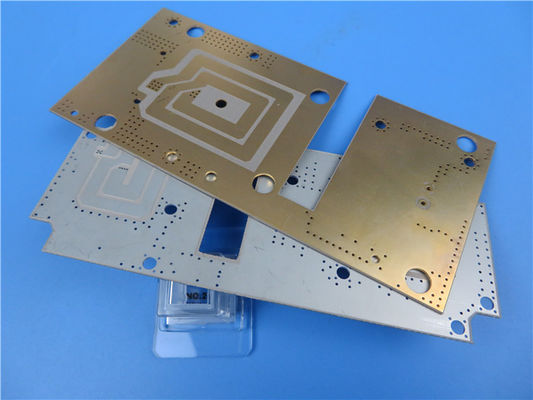

Διπλό Taconic PCB PCB 20mil στρώματος RF-35A2 με το χρυσό βύθισης 0

Οφέλη:

- Το υλικό έχει ιδιότητες χαμηλών απωλειών, πράγμα που σημαίνει ότι δεν διαχέει πολλή ενέργεια με τη μορφή θερμότητας και μπορεί να διατηρήσει υψηλή ακεραιότητα σήματος.

- Η ανοχή DK +/- 0,05 διασφαλίζει ότι το υλικό διατηρεί σταθερή ηλεκτρική απόδοση, η οποία είναι σημαντική για εφαρμογές επικοινωνίας υψηλής ταχύτητας.

- Το ομοιογενές DK σημαίνει ότι το υλικό έχει ομοιόμορφες ηλεκτρικές ιδιότητες παντού, οι οποίες μπορούν να βοηθήσουν στη μείωση της παραμόρφωσης του σήματος και στη βελτίωση της ηλεκτρικής απόδοσης.

- Η εξαιρετική αντοχή στο ξεφλούδισμα σημαίνει ότι το υλικό μπορεί να διατηρήσει ισχυρή πρόσφυση μεταξύ των στρωμάτων, κάτι που είναι σημαντικό για τη διατήρηση της ακεραιότητας και της αξιοπιστίας του PCB.

- Η χαμηλή απορρόφηση υγρασίας σημαίνει ότι το υλικό είναι λιγότερο πιθανό να επηρεαστεί από αλλαγές στην υγρασία ή τη θερμοκρασία, γεγονός που μπορεί να βοηθήσει στη διατήρηση της ηλεκτρικής απόδοσης και στην αποφυγή ζημιάς στο PCB.

Η Δυνατότητά μας PCB (RF-35A2)

Υλικό PCB:	PTFE Κεραμικό Fiberglass
Ονομασία:	RF-35A2
Διηλεκτρική σταθερά:	3.15
Συντελεστής διάχυσης	0,0015
Αριθμός επιπέδων:	Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Βάρος χαλκού:	0,5 oz (17 μm), 1 ουγγιά (35 μm)
Πάχος PCB:	10mil (0,254mm);20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Πάχος PCB:
Μέγεθος PCB:	≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως:	Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας:	Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος Immersoin, OSP κ.λπ..

Οι εφαρμογές είναι ενισχυτές ισχύος, φίλτρα / ζεύκτες, ψηφιακά υψηλής ταχύτητας, παθητικά εξαρτήματα, ασύρματες κεραίες κ.λπ.

RF-35A2 Τυπικές τιμές

RF-35A2 Τυπικές τιμές
Ιδιοκτησία	Μέθοδος ελέγχου	Μονάδα	αξία	Μονάδα	αξία
Dk @ 10 GHz	IPC-650 2.5.5.5.1(Τροποποιημένο)		3.5		3.5
Df @ 10 GHz	IPC-650 2.5.5.5.1(Τροποποιημένο)		0,0015		0,0015
Απορρόφηση υγρασίας	IPC-650 2.6.2.1	%	0,03	%	0,03
Διηλεκτρική Βλάβη	IPC-650 2.5.6/ASTM D 149	kV	59	kV	59
Διηλεκτρική Αντοχή	ASTM D 149	V/mil	1000	V/mm	39.370
Αντίσταση όγκου	IPC-650 2.5.17.1 Sec.5.2.1(Συν. Υγρασίας)	Mohm/cm	10^9	Mohm/cm	10^9
Επιφανειακή αντίσταση	IPC-650 2.5.17.1 Sec.5.2.1(Συν. Υγρασίας)	Μοχμ	10^8	Μοχμ	10^8
Αντίσταση τόξου	IPC-650 2.5.1	Δευτερόλεπτα	242	Δευτερόλεπτα	242
Δύναμη κάμψης(MD)	IPC-650 2.4.4	kpsi	24	N/mm²	165
Δύναμη κάμψης(CD)	IPC-650 2.4.4	kpsi	15	N/mm²	103
Αντοχή εφελκυσμού(MD)	ASTM D 3039	psi	16.800	N/mm²	116
Αντοχή εφελκυσμού(CD)	ASTM D 3039	psi	11.000	N/mm²	75,8
Modulus του Young(MD)	ASTM D 3039	psi	106	N/mm²	8.343
Modulus του Young(CD)	ASTM D 3039	psi	106	N/mm²	7.171
Αναλογία Poisson(MD)	ASTM D 3039		0,14		0,14
Αναλογία Poisson(CD)	ASTM D 3039		0.1		0.1
Στέλεχος στο διάλειμμα(MD)	ASTM D 3039	%	1.6	%	1.6
Στέλεχος στο διάλειμμα(CD)	ASTM D 3039	%	1.4	%	1.4
Συντελεστής συμπίεσης (άξονας Z)	ASTM D 695(23°ΝΤΟ)	kpsi	385	N/mm²	2.650
Δύναμη απολέπισης(1 ουγκιά VLP)	IPC-650 2.4.8(Θερμική καταπόνηση)	λίβρες/in	12	N/mm	2.1
Δύναμη απολέπισης(1 ουγκιά VLP)	IPC-650 2.4.8.3 (150°Γ )(Αυξημένη θερμοκρασία.)	λίβρες/in	14	N/mm	2.5
Δύναμη απολέπισης(1 ουγκιά VLP)	IPC-650 2.4.8 Sec.5.2.3(Proc. Chemicals)	λίβρες/in	11	N/mm	2
Πυκνότητα(Ειδικό Βάρος)		gm/cm³	2.28	gm/cm³	2.28
Ειδική Θερμότητα	ASTM E 1269 (DSC)(100°ΝΤΟ)	J/g/K	0,99	J/g/K	0,99
Θερμική αγωγιμότητα	ASTM F 433	W/M*K	0,29	W/M*K	0,29
Td	IPC-650 2.4.24.6 2% Απώλεια βάρους	°ντο	528	°ντο	528
Td	IPC-650 2.4.24.6Απώλεια βάρους 5%.	°ντο	547	°ντο	547
CTE (x)	IPC-650 2.4.41 (>RT - 125°ΝΤΟ)	ppm/°ντο	10	ppm/°ντο	10
CTE (y)	IPC-650 2.4.41(>RT - 125°ΝΤΟ)	ppm/°ντο	13	ppm/°ντο	13
CTE (z)	IPC-650 2.4.41(>RT - 125°ΝΤΟ)	ppm/°ντο	108	ppm/°ντο	108

Διπλό Taconic PCB PCB 20mil στρώματος RF-35A2 με το χρυσό βύθισης 1
